Чертежи:

Отопление.

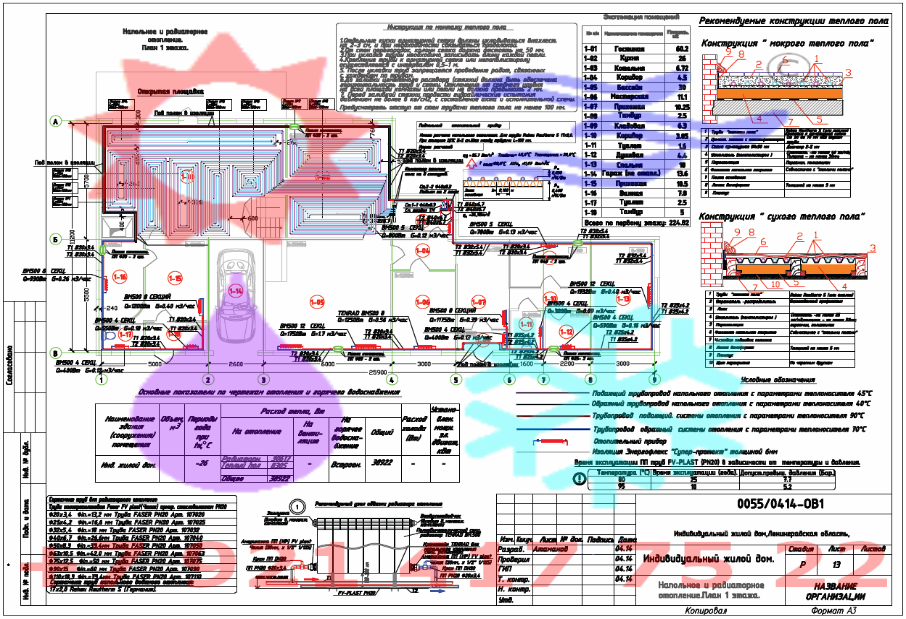

Радиаторное и Напольное отопление. План 1 го этажа.Коттедж 374 м.кв.



Радиаторное отопление. План 2 го этажа.Коттедж 374 м.кв.

Радиаторное и напольное отопление. Схемы.Коттедж 374 м.кв.

Индивидуальный тепловой пункт.

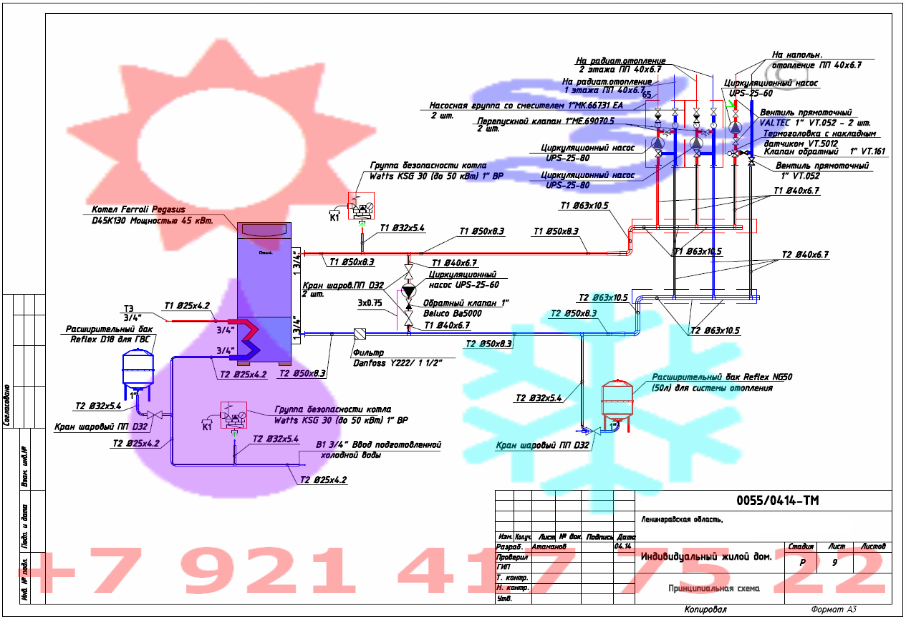

Индивидуальный тепловой пункт.Принципиальная схема.Коттедж 374 м.кв.


Какая гарантия на проекты?

На все проектные работы гарантия от 14 до 3650 дней.

Атаманов И.К.

Вам еще актуально выполнение проектов отопления, теплового пункта коттеджа?

Вы можете оставить Заявку на покупку проекта, по телефону +7(921)417-75-22. Время для звонка: Пн.-Птн. с 12-00 до 18-00, Сб.,Вскр. с 16-00 до 18-00.

Атаманов И.К.



Отопление (напольное водяное и радиаторное).

Конструктивные решения.
1. Радиаторное отопление. В проекте применена 2-х трубная, стояковая система радиаторного отопления рассчитанная на температуру теплоносителя (Т1/Т2=90 оС /70 оС).
В качестве труб используемых в виде стояков, магистралей, подводок к отопительным приборам, применена полипропиленовая труба армированная стекловолокном фирмыпроизводителя FVPLAST (Чехия) .
В качестве отопительных приборов используются биметалические секционные радиаторы TENRAD BM500.
На всех стояках установлена запорная отсекающая арматура.В нижних участках системы установлены сливные краны, в верхних воздухоотводчики.
Расстояние между опорами крепления пластиковых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 4010196), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 4010196). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 12 см.
Через каждые 10 метров трубопровда должны быть установлены полипропиленовое петлеобразные компенсаторы (диаметр компенсатора принять по сечению трубы), на подающем и обратном трубопроводах.
Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80.
2. Напольное отопление. Также в проекте применена 2-х трубная, коллекторная система напольного отопления, рассчитанная на температуру теплоносителя (Т1/Т2=45 оС /40 оС.В качестве труб используемых в напольном водяном отоплении применена труба REHAU (PEXa) Rautherm S 17x2 (бухты по 120м, арт.136160).

Особенности проекта Отопления.

Подробнее о работах.
Особенностью рабочего проекта отопления в частом коттедже (радиаторного и напольного водяного) , является применение 2-х трубной стояково-периметральной системы отопления, при использовании бюджетной полипропиленовой армированной стекловолокном трубы фирмы-производителя FV-PLAST (Чехия)
(купить можно в ближайшем строительном супермаркете Санкт-Петербурга), а также применение соответствующих компенсаторов, для компенсации тепловых расширений трубопроводов.

Материалы и оборудование примененное в проекте Отопления.

Примененное оборудование.
В проекте отопления применено в основном бюджетное обрудование, следующих фирм-изготовителей:
1. FV-PLAST (Чехия) – Полипропиленовая труба армированная стекловолокном.
2. REHAU (Германия) - Труба для напольного отопления Rehau Rautherm S 17x2 (PEXa).
3. TENRAD (Германия) - Биметаллические секционные радиаторы TENRAD BM500.
4. ЭНЕРГОФЛЕКС (Россия) -Теплоизоляция Энергофлекс "Супер Протект".

Индивидуальный тепловой пункт.

Конструктивные решения.
Производство тепла для отопленеия и ГВС (приоритет) жилого дома, обеспечивается напольным газовым 2-контурным отопительным котлом Ferroli Pegasus D45K130, мощностью 45 кВт., со встроенным в котел бойлером на 130 литров.
Котел комплектуется атмосферной газовой горелкой (открытая камера сгорания), с воздухозабором из помещения.

Особенности проекта Индивидуального Теплового Пункта.

Подробнее о работах.
Особенностью рабочего проекта идивидуального теплового пункта частного дома, является использование газового котла со встроенным накопительным бойлером косвенного нагрева.А также применение полипропиленовых армированных стекловолокном труб, для обвязки котельной.

Материалы и оборудование примененное в проекте Индивидуального Теплового Пункта.

Примененное оборудование.
В проекте отопления применено в основном бюджетное обрудование, следующих фирм-изготовителей:
1. FV-PLAST (Чехия) – Полипропиленовая труба армированная стекловолокном.
2. FERROLI (Италия) - Отопительный котел со встроенным бойлером.
3. ЭНЕРГОФЛЕКС (Россия) -Теплоизоляция Энергофлекс "Супер Протект".

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Отопление - ОВ1.
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
5.Паспорт системы отопления.
6.Радиаторное и напольное отопление.План 1 этажа.
7.Радиаторное отопление.План 2 этажа.
8.Схема системы радиаторного отопления. Схема системы напольного отопления.
9.Спецификация оборудования и материалов.
Том 3. ИТП .
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.
4.Принципиальная схема теплового пункта.
5.Спецификация оборудования и материалов.
