Отопление (напольное водяное и радиаторное).

1. Радиаторное отопление. В проекте применена 2-х трубная, периметральная система радиаторного отопления, со встречным движением теплоносителя. рассчитанная на температуру теплоносителя Т1/Т2=75 оС /65 оС).
Трубы радиаторного отопления на первом этаже, проложены скрыто, в изоляции, в стяжке пола, в подвале трубы проложены открыто, вдоль стен.
В качестве труб используемых в виде подводок к отопительным приборам применена металлопластиковая труба Rehau Rautitan Stabil.
Перед отопительными приборами расположенными в подвале, а также на 1 этаже, в помещениях №1 и №7, установлена термостатическая головка Oventrop Uni Sm (или аналог).
позволяющая регулировать расход теплоносителя в отопительном приборе., в ручном режиме. В виде отопительных приборов используются встраиваемые в пол конвекторы Purmo Aquilo FMK (в помещении бассейна с окнами-витражами), а также стальные панельные радиаторы Purmo CV22. Все отопительные приборы в помещении бассейна выполнены во влагозащитном исполнении. 2. . Напольное отопление . Проектом предусмотрена коллекторная система напольного отопления, температура теплоносителя для напольного отопления Т1/Т2=45 оС /35 оС. Все трубы напольного отопления выполнены трубой из сшитого полиэтилена Rehau Rautherm S.Также рабочие проектом напольного водяного отопления предусмотрена организация, демпферных швов, и деформационных швов.
3. Общие примечания №1.В качестве теплоносителя используется 47% раствор пропиленгликоля («Незамерзайка» или аналог, Температура начала кристаллизации (замерзания), t°C= -30 оС).На всех стояках на выходе из котельной, котельной (см раздел ТМ), установлена запорная отсекающая арматура.
В нижних участках системы установлены сливные краны, в верхних - воздухоотводчики. Общие примечания №2. В рабочем проекте отопления сделан точный теплотехнический расчет ограждающих конструкций.

Вентиляция.

1. Приточно-вытяжная система П1/В1 обслуживает помещения бассейна, и помещения саун, вентиляция осуществляется при помощи компактной приточно-вытяжной установки DAIKIN VAM 1000F (с роторным рекуператором), с очисткой воздуха в секции встроенного фильтра , и последующим подогревом воздуха в зимний период года канальным водяным калорифером Systemair VBC 250-3, требуемая мощность нагрева Q=8кВт (Максимальная тепловая мощность калорифера Qмакс.= 9.93кВт при T воды 60/40 С). Установка П1 располагается в помещении №6 (Санузел) в осях 2/3-В/Г. Забор свежего воздуха системой П1 осуществляется через воздухозаборную уличную решетку Ø250.Приточный воздуховод, проложен на холодном чердаке в теплоизоляции б=5 см. Часть вытяжного воздуховода проложена по холодному черадку в теплоизоляции б=5 см, часть вдоль помещения 1 этажа.На вытяжном воздуховоде расположен осевой вентилятор-доводчик В1.1. Systemair AR sileo 250E4.
2. Система Е1 – осуществляет вытяжку с кухни, забор возуха с кухни осуществляется через зонт 500х500мм (со встроенным жироуловителем – опционально), выбрасывая воздух на 0,5 м выше уровня кровли через зонт, в воздуховод встроен осевой вытяжной канальный вентилятор O.Erre TB 10 (Ø100).
3. Ситема В.1.1.2. обслуживает помещение санузла обеспечивая вытяжку при помощи осевого канального вентилятора встроенного в воздуховод - вентилятор O.Erre TB 10 (Ø100), выбрасывая воздух на 0,5 м выше уровня кровли через зонт.
4.Система ПЕ-1 обслуживает помещение Кладовой, является естественной переточной вентиляцией, переток свежего воздуха осуществляется из помещения №3 ( переточная решетка расположенна внизу двери в осях, 1/2 В/Г , решетка размером 300х200 мм).
5. Система ПЕ-2 обслуживает Подсобное помещение №3, является естественной переточной вентиляцией, переток свежего воздуха осуществляется напрямую с улицы ( переточная решетка расположенна в стене, в осях, 2/3 Б/В ,состав системы: воздухозаборная уличная круглая решетка, диаметром Ø250 мм, расположена снаружи, внутри помещения располложен круглый диффузор с возможностью регули-рования расхода воздуха).
6. Система ПЕ-3 (переточно-приточная система) обслуживает помещение котельной.
7.Система ВЕ1 естественная вытяжка из котельной, заканчивается зонтом ктозырьком на 0,5 м , выше кровили.
8. Вытяжная система В2 обслуживает помещения подвала, вентиляция осуще-ствляется при помощи вытяжного канального осевого вентилятора O.Erre TB 10 , вентилятор располагается в подвале в осях 2/3-Б/В. Выброс удаляемого воздуха В1 осуществляется через круглую уличную решетку Ø160 на улицу.
9. Также в проекте применен осушитель - система ОС1 тип. Danvex-DEH-1700P.


Индивидуальный тепловой пункт.

Источником тепла для отопления и ГВС (приоритет) жилого дома, является 2-контурный отопительный котел Viessmann Vitodens 100-W , мощностью 35 кВт., со второго контура - ГВС которого запитывается бойлер косвенного нагрева Smart Sl210.
Габаритные размеры котла: ВхШхГ 700х400х350 мм. Также в котельной предусмотрен резервный электрический котел мощностью 5 кВт. Отвод продуктов сгорания от котельного агрегата осуществляется через обособленный дымоход (при условии получения акта об его обследовании с положительным заключением).

3D видео.

Состав рабочей документации.

Том 1. Отопление - ОВ1.
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
4.Теплотехнический расчет ограждающих конструкций.
5.Паспорт системы отопления.

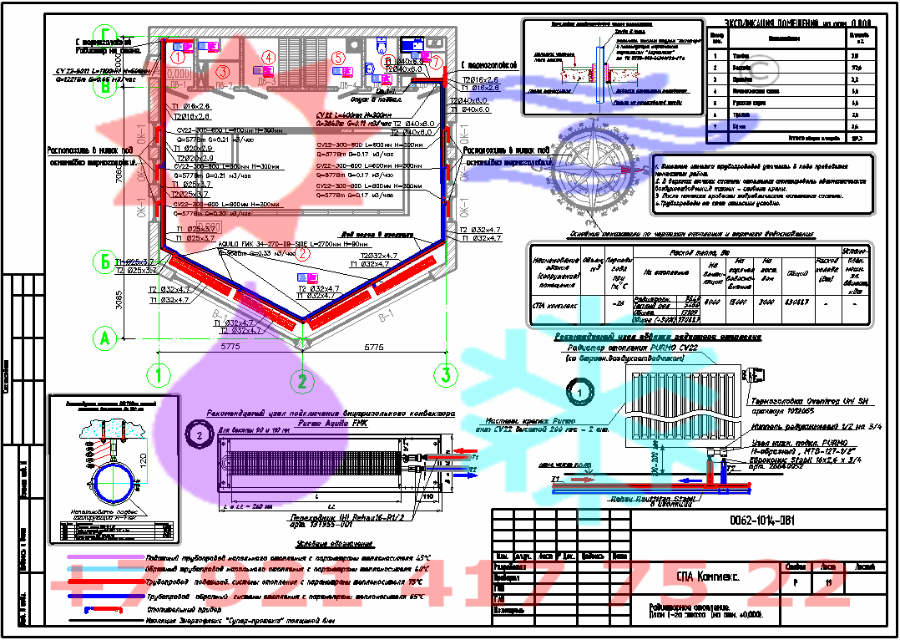

6.Радиаторное отопление.План 1 этажа.

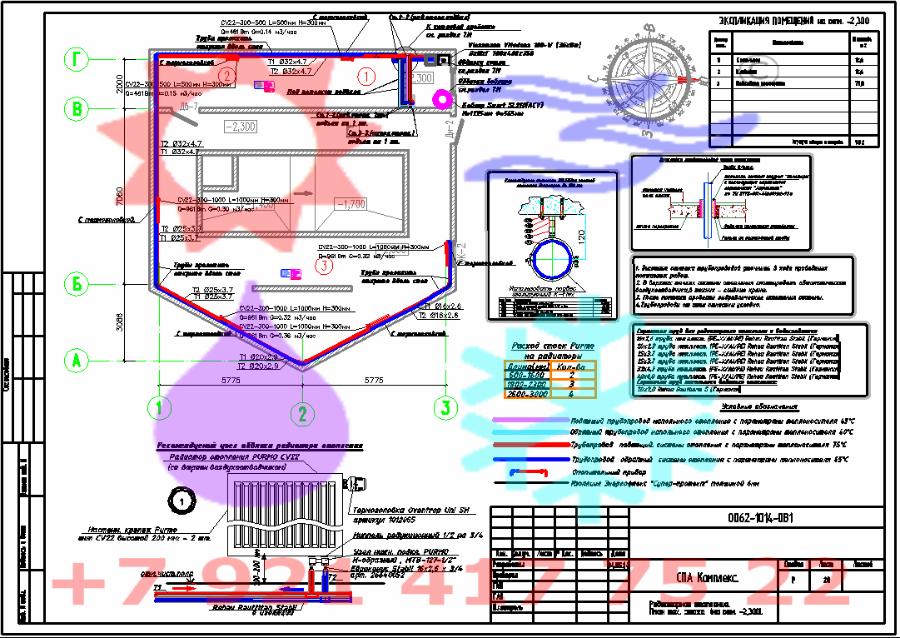

7.Радиаторное отопление.План Подвала.

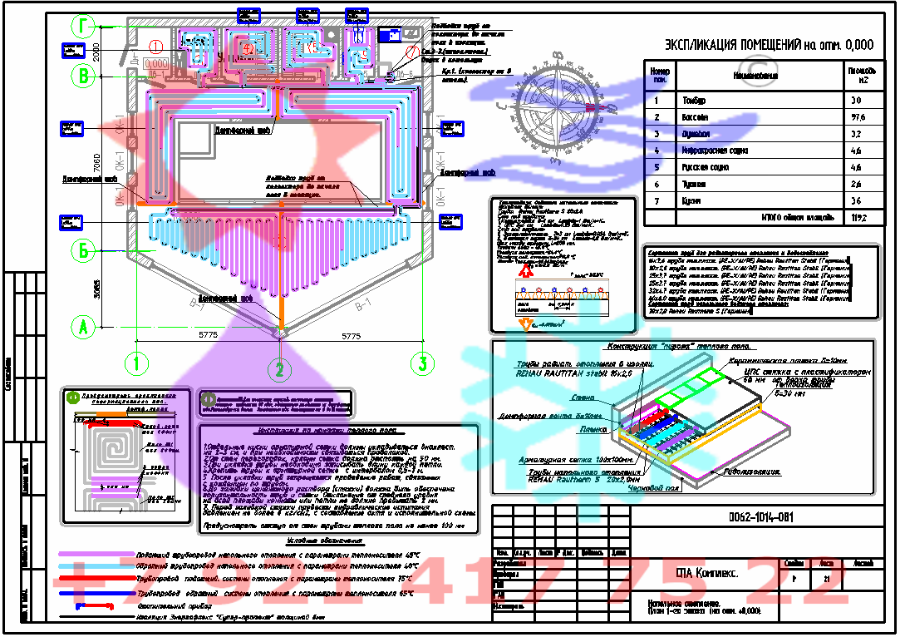

8.Напольное отопление.План 1 этажа.

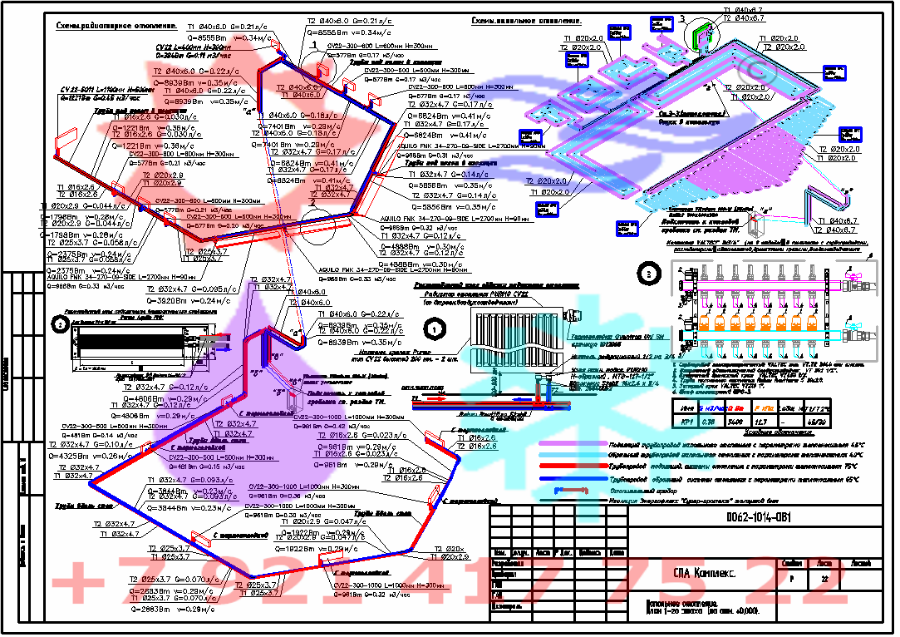

9.Схема системы радиаторного отопления. Схема системы напольного отопления.
10.Спецификация оборудования и материалов.

Том 2. Вентиляция - ОВ2
1.Титульный лист.
2.Ведомость рабочих чертежей основного комплекта.
3.Общие данные.Пояснительная записка.
4.Таблица воздухообменов.
5.Характеристика отопительно-вентиляционной системы.
6.План-схема расположения установк систем.

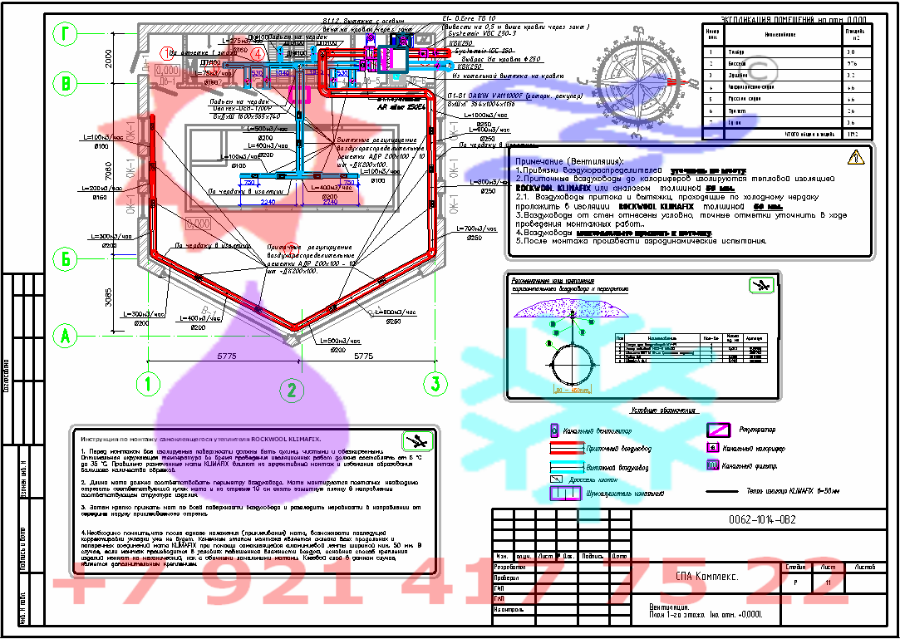

7.Вентиляция План 1 этажа.

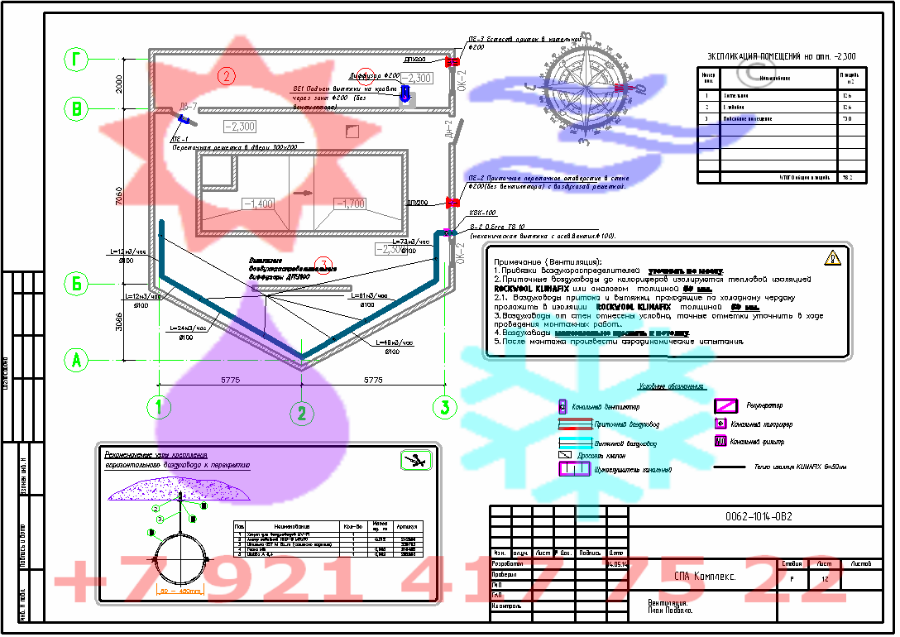

8.Вентиляция План подвала.

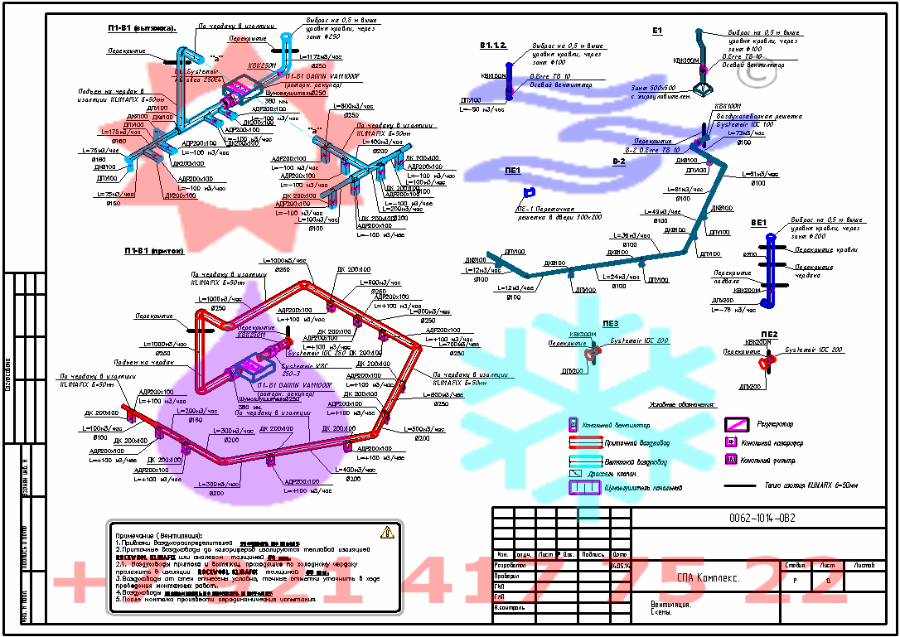

9.Схемы систем вентиляции.
10.Схемы гидравлической обвязки калориферова системы П1.
11.Спецификация изделий и материалов.

Том 3. ИТП .
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.
4.Принципиальная схема теплового пункта.
5.Спецификация оборудования и материалов.
