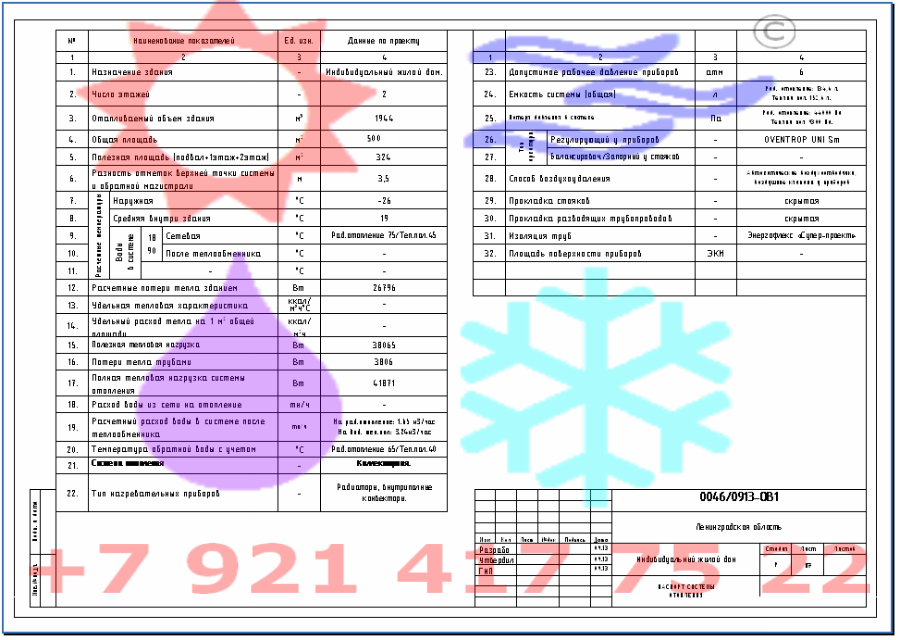

Отопление (напольное водяное и радиаторное).
Конструктивные решения.

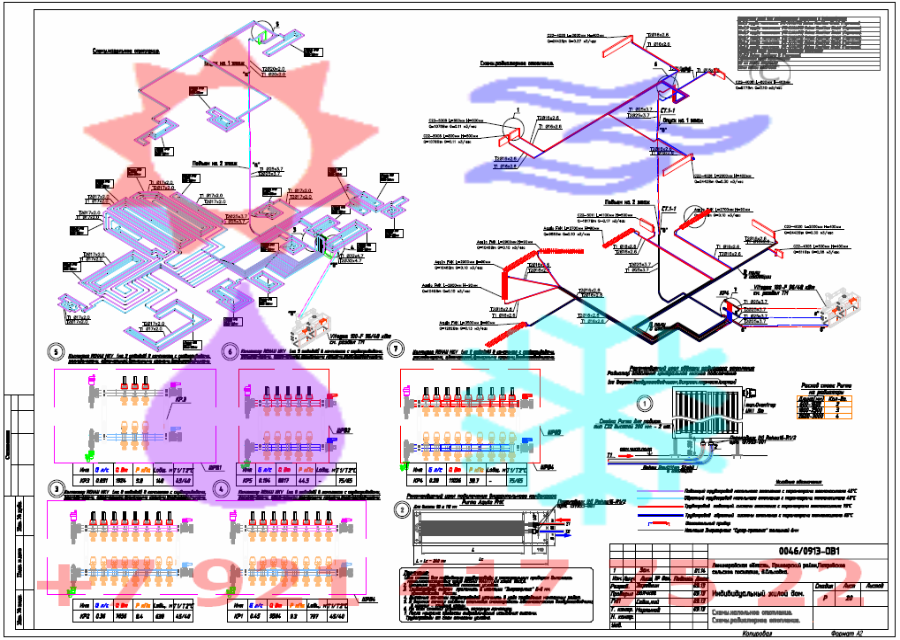

| 1. Радиаторное отопление. В рабочем проекте радиаторного отопления коттеджа, применена 2-х трубная, коллекторная система отопления рассчитанная на температуру теплоносителя Т1/Т2=75 оС /65 оС. В качестве в качестве труб используемых в виде подводок к отопительным приборам применена металлопластиковая труба Rehau Rautitan Stabil 16x2.6, все трубы напольного отопления выполнены трубой из сшитого полиэтилена Rehau Rautherm S. В качестве отопительных приборов используются отопительные приборы различных марок при каждом радиаторе установлена термостатическая головка, тип Ovntrop Uni Sm (либо анаолг). На всех стояках установлена запорная отсекающая арматура.В нижних участках системы установить сливные краны, в верхних - воздухоотводчики. Расстояние между опорами крепления пластиковых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см. После окончания монтажных работ монтажной организацией, согласно СНиПу 3.05.01-85 должны быть выполнены испытания систем отопления, с составлением акта. Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80. 2. Напольное отопление. В качестве трубы для напольного отопления используется труба Rehau Rautherm S 17x2.0 а также коллекторные группы фирмы Rehau HKV.Напольное отопление рассчитано на температурный график Т1/Т2=45 оС /40 оС. |
Водопровод и Канализация.
Конструктивные решения.

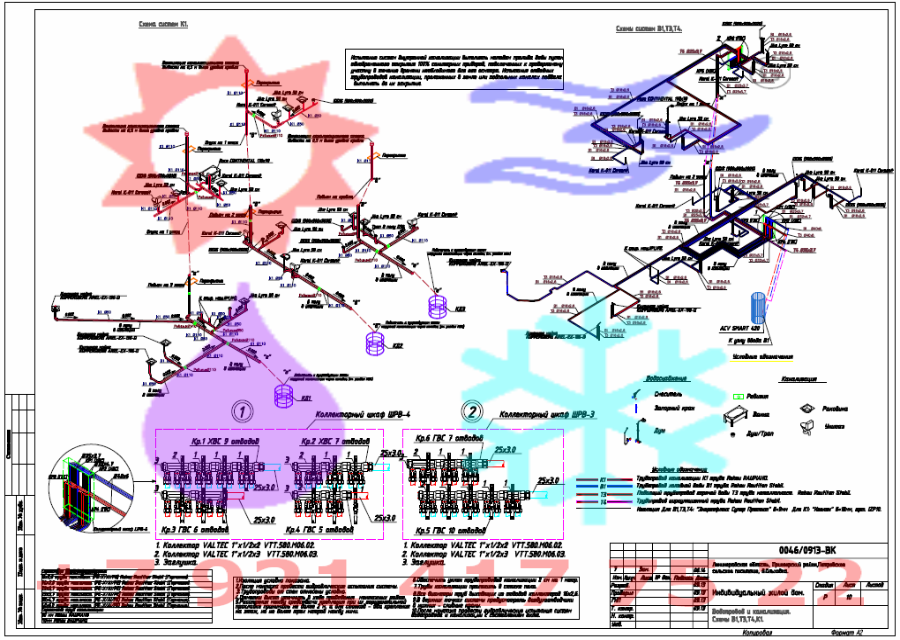

| 1. Водопровод. В рабочем проекте , система Водоснабжения, предусматривается из трубы металлоплатисковой Rehau Rautitan Stabil, все отводы от гребенок 16.2х2,6. В качестве источника горячей воды (Т3) и циркуляции (Т4) используется бойлер косвенного нагрева Smart 420 (ACV), работой бойлера управляет котловая автоматика (в данный раздел не входит) с приоритетом ГВС. В качестве источника холодной воды используется существующая скажина.На вводах в жилой дом, стояков ГВС/ХВС устанавливаются водосчетчики ОСВ25. 2. Канализация. В рабочем проекте канализации, коттеджа , в качестве сборника сточных вод используется септик (см. раздел НВК ,в данный раздел не входит).Самотечную, систему канализации, монтировать из канализационных Rehau Raupiano, с применением соответствующих фасонных частей, и крепежа только заводского изготовления. Высота установки санитарных приборов от уровня чистого пола должна соответствовать размерам, указанным в табл. 3 СНиП 3 .05 .01 -85. |
Индивидуальный тепловой пункт.
Конструктивные решения.

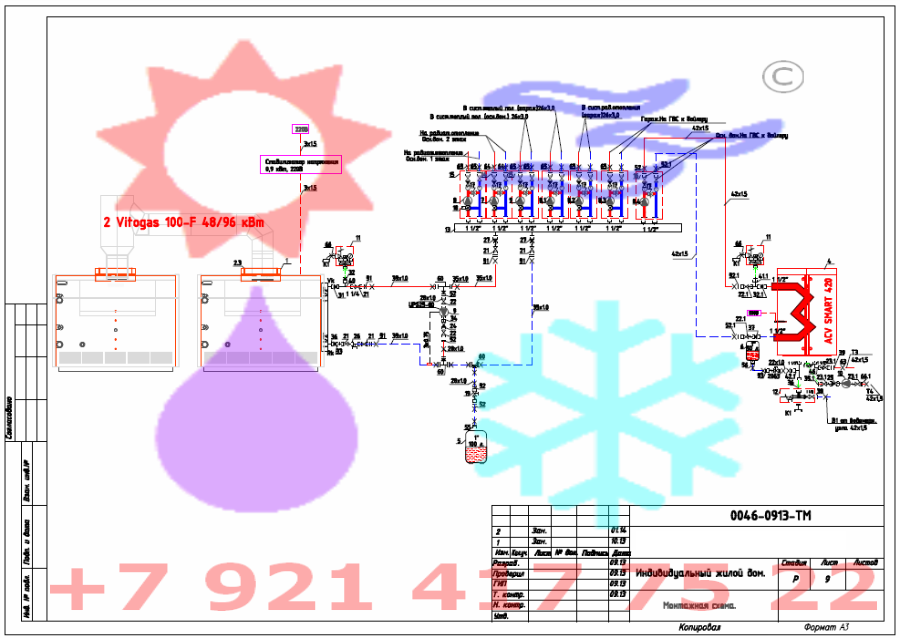

| В рабочем проекте Индивидуального теплового пункта коттеджа, источником теплоснабжения для отопленеия и ГВС (приоритет) коттеджа, являются напольные газовые отопительные котлы 2хVitogas 100-F с базовой комплектацией для многокотловых установок 48/96 кВт, и бойлером косвенного нагрева ACV SMART 420. Котел комплектуется атмосферной газовой горелкой (открытая камера сгорания), с воздухозабором из помещения. Габаритные размеры котла: ВхШхГ 1264x880x750. Котел оснащен термостатическим контроллером, обеспечивающим поддержание заданных температур теплоносителя в контуре отопления. Бойлер ACV SMART 420 (Бельгия), цилиндрической формы, устанавливаемый вертикально на полу, рядом с котлом, объемом 358 л, диаметром 660 мм и высотой 2018 мм, представляет собой водоводяной подогреватель, в котором приготовление горячей воды осуществляется путем теплопередачи от теплоносителя, циркулирующего через котел в змеевик бойлера, к воде, находящейся в баке бойлера. |
