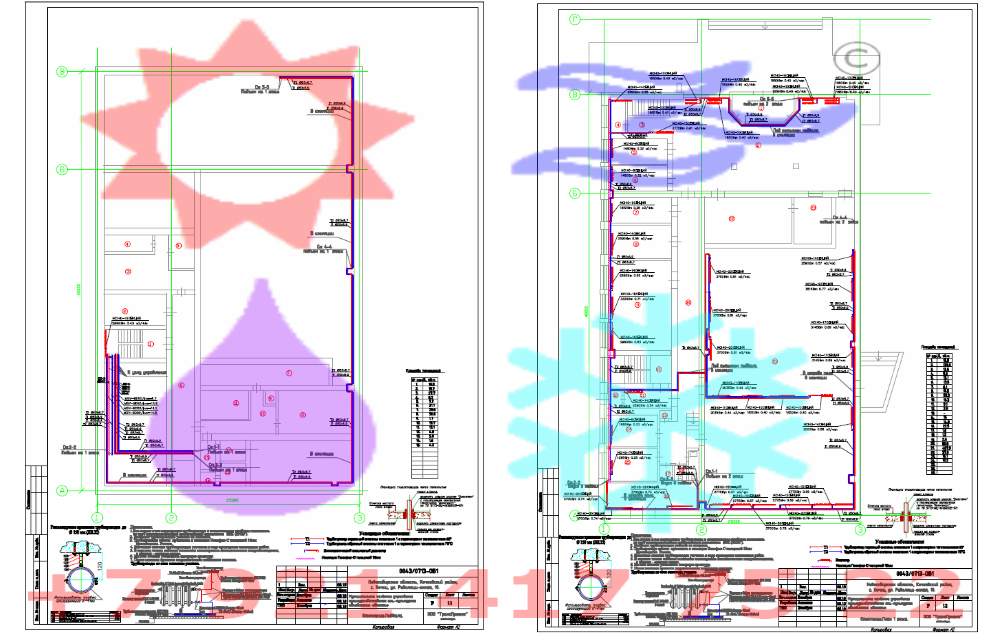

Чертежи:
 Отопление. |
|
|
|
|
|
Какая гарантия на проекты?
|
Отопление (водяное, радиаторное).
Конструктивные решения.

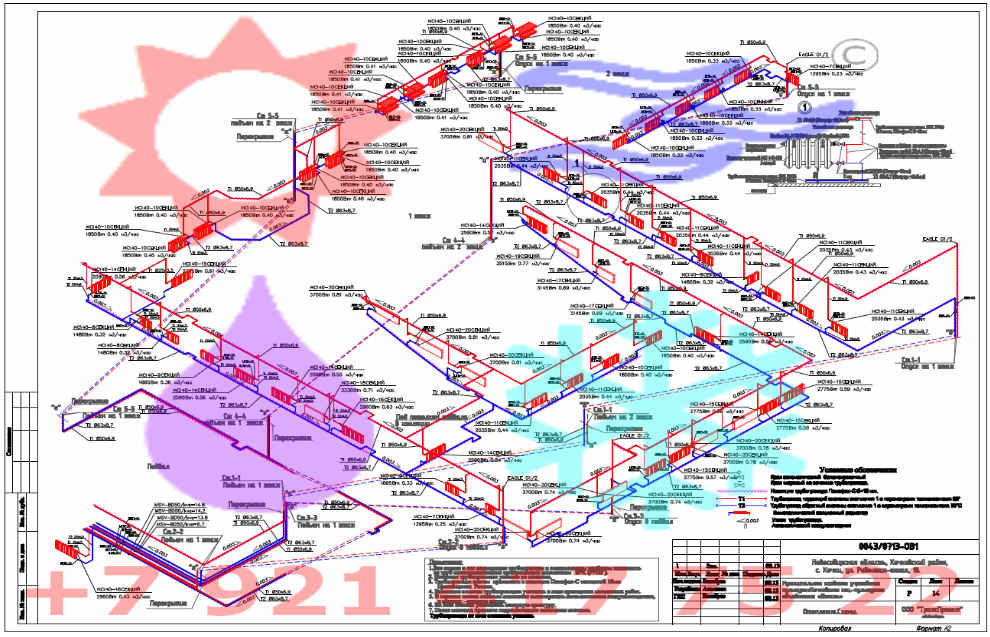

| 1. 1. В рабочем проекте отопления Дома Культуры площадью 2000 кв.м., применена 2-х трубная, стояковая система отопления ,с верхним розливом по стоякам (Ст.1.,Ст.2,Ст.3,Ст4,Ст5.), рассчитанная на температуру теплоносителя (Т1/Т2=90 оС /70 оС), в качестве отопительных приборов используются чугунные секционные отопительные приборы МС-140-500 (ГОСТ31311, пр-во. Белоруссия), с межосевым расстоянием 500 мм, (с заводской окраской (грунтовкой ГФ-021 в 1 слой, и эмалью (цвет белый) ПФ-115. в 2 слоя)), при каждом радиаторе установлена термостатическая головка, воздухоотводчик,Danfoss RA2991(в комплекте с RA-N 3/4),байпас, запорная арматура. На стояках отопления установлены автоматические балансировочные клапаны Danfoss MSV-BD, воздухоотводчики (Danfoss Eagle 15), в нижних участках системы установлены сливные краны, на всех стояках установлена запорная отсекающая арматура. Все подводки к отопительным приборам выполнены, полипропиленовой трубой армированной алюминием, марки SPK (PN25), производства Турция-Германия, диаметр подводок 32х4,5 (внутренний диаметр 23 мм). Расстояние между опорами крепления полипропиленовых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см. На подающих и обратных магистралях установить петли компенсационные П образные (изготовить по месту) или аналоги, для внутреннего диаметра трубопровода 40 мм: высота 2 плеч 600 мм, расстояние между плечами 300 мм, шаг между компенсаторами 10 м, для внутреннего диаметра трубопровода 50 мм: высота 2 плеч 680мм, расстояние между плечами 340мм, шаг между компенсаторами 10 м. В системе отопления предусматриваются крепления трубопроводов с использованием резиновых прокладок. Скорость движения теплоносителя в трубопроводах принята не более значений установленных СНип 2.04.05-91*.Рабочим проектом рекомендуется, после окончания монтажных работ, монтажной организацией, согласно СНиПу 3.05.01-85 провести испытания систем отопления, с составлением акта. Испытания систем отопления, с применением пластмассовых трубопроводов, рекомендуется производить с соблюдением требований СН 478-80. |
Особенности проекта отопления.
Подробнее о работах.

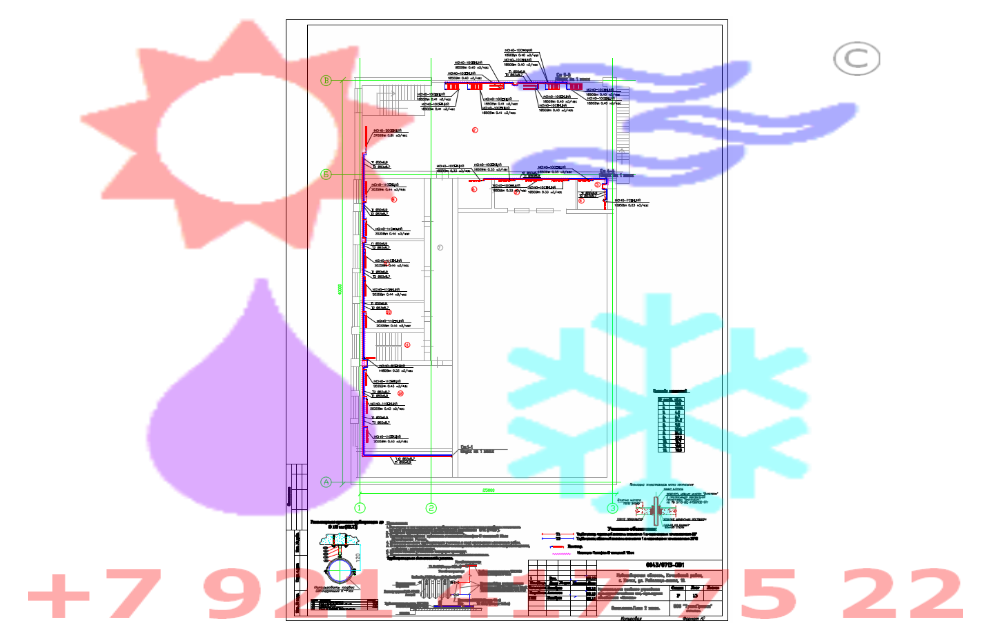

| Конструктивной особенностью данного рабочего проекта является решение, питать каждый этаж отдельной веткой, с последующей разводкой трубопроводов по этажу. |
Трубы и радиаторы в рабочем проекте.
Конструктивные решения.
| Заказчиком стояла цель применить бюджетное отоплительное оборудование и комплектующие. В виде труб бюджетного уровня была выбрана - труба полипропиленовая,армированная стекловолокном SPK (PN25) , производства Турция-Германия.В виду особенности прокладки полипропиленовых труб проектом предусмотрены установки компенсаторов (проведен расчет и подбор компенсаторов). В виде отопительных приборов применены отечественне чугунные радиаторы МС-140-500. |

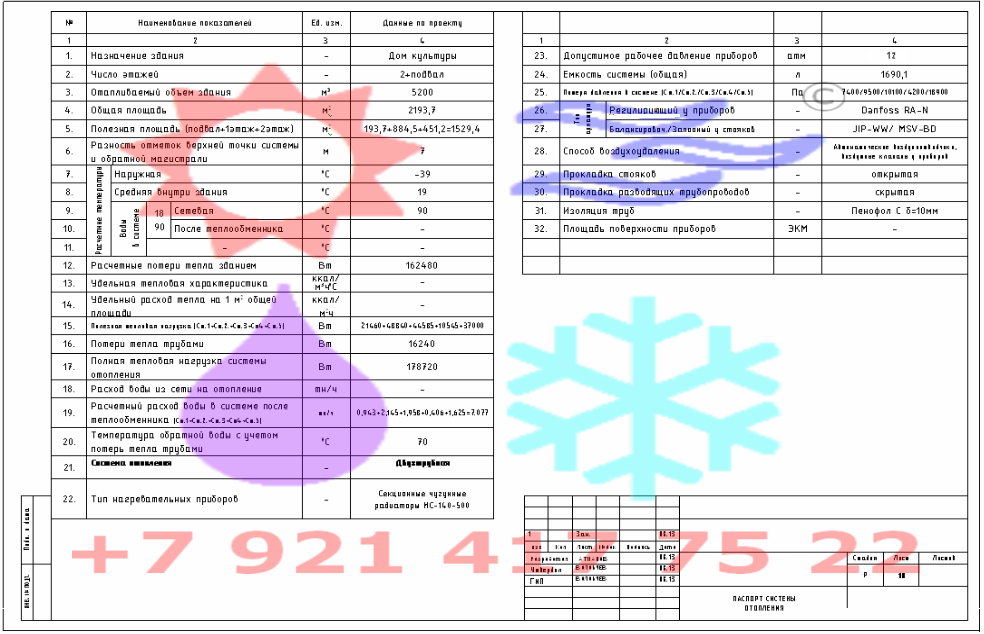

Состав рабочей документации.
Перечень документов из которых состоит рабочая документция.
|
