Отопление (водяное, радиаторное).
Конструктивные решения.

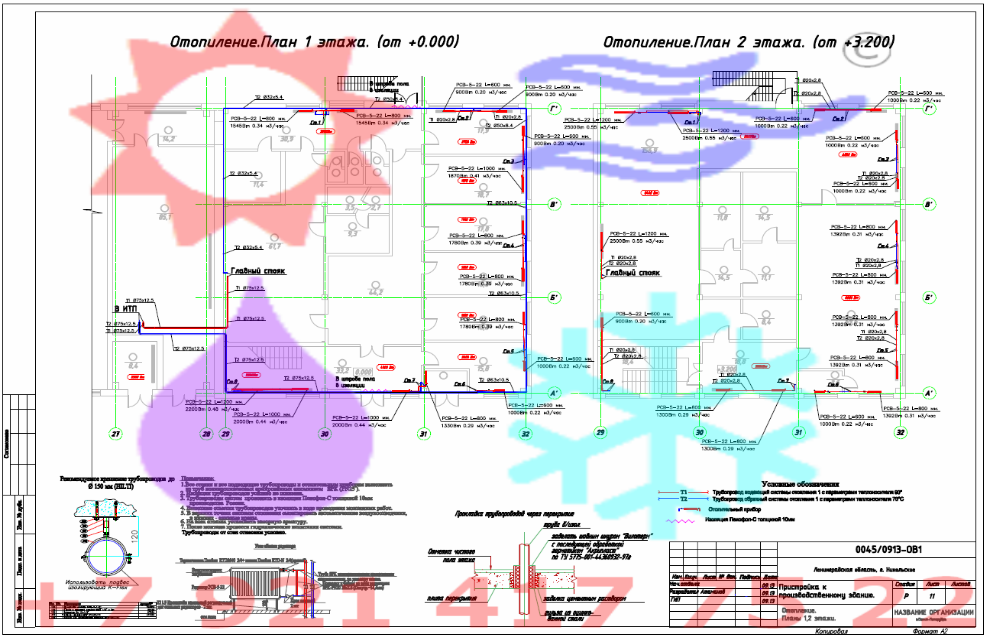

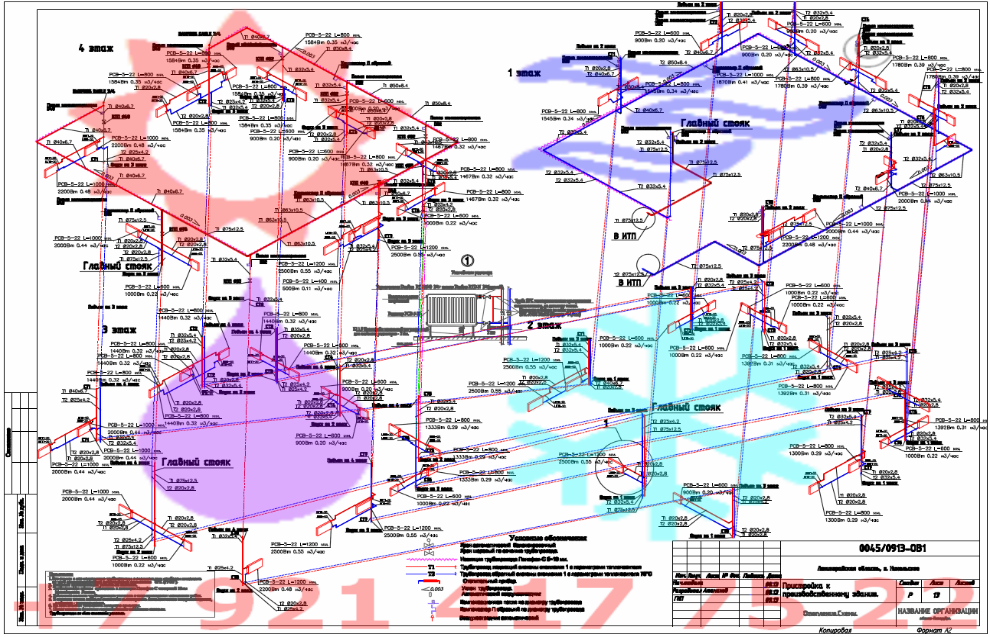

| 1. В рабочем проекте отопления, 4-х этажной пристройки (1544 кв.м.) к промышленному зданию, распологающегося в Ленинградской области, применена 2-х трубная, стояковая система отопления ,с верхним розливом по стоякам, рассчитанная на температуру теплоносителя (Т1/Т2=90 оС /70 оС), в качестве отопительных приборов используются радиаторы «Конрад» (проходные двухпанельные с двойным оребрением РСВ-5-22), при каждом радиаторе установлена термостатическая головка, ¾ Danfoss RTD 3640 (в комплекте с прямым клапаном RTD-N-20 ¾ ), байпас, запорная арматура. В нижних участках системы установлены сливные краны, в верхних воздухоотводчи-ки.Система отопления выполнена из полипропиленовых труб армированных стекловолокном марки SPK (PN25), производства Турция-Германия. Расстояние между опорами крепления полипропиленовых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см. На главном подающем стояке проектом предусмотрены петли компенсационные П образные , между перекрытиями этажей, для внутреннего диаметра трубопровода 40 мм: высота 2 плеч 680 мм, расстояние между плечами 340 мм, шаг между компенсаторами 10 м. На всех остальных стояках/лежаках установить компенсаторы петлеобразные по диаметру трубопровода с шагом 10 м. Проектом рекомендуется, после окончания монтажных работ монтажной организацией, согласно СНиПу 3.05.01-85 провести испытания систем отопления, с составлением акта. Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80. |
Особенности проекта отопления.
Подробнее о работах.
| Особенностью проекта являются сжатые сроки выделяемые на работу. Заказчику нужно было в максимально короткий срок, купить грамотный рабочий проект отопления, за лучшую цену, и еще нужно было в максимально короткий срок,закупить материалы и начать (до холодов) и завершить монтаж по рабочему проекту (монтажом занимались специалисты со стороны Заказчика). Даннынй рабочий проект площадью 1544 кв.м. был выполнен в рекордно короткие сроки, а именно за 5 календарных дней. |
Трубы и радиаторы в рабочем проекте.
Конструктивные решения.
| Заказчиком стояла цель применить бюджетное отоплительное оборудование и комплектующие. В виде труб бюджетного уровня была выбрана - труба полипропиленовая,армированная стекловолокном SPK (PN25) , производства Турция-Германия.В виду особенности прокладки полипропиленовых труб проектом предусмотрены установки компенсаторов (проведен расчет и подбор компенсаторов). В виде отопительных приборов применены отечественне радиаторы Конрад РСВ-5-22. |
Состав рабочей документации.
Перечень документов из которых состоит рабочая документция.
|
