Чертежи:
 Вентиляция. |
|
|
|
Высокое качество проектирования
|
|
|
|
Вентиляция.

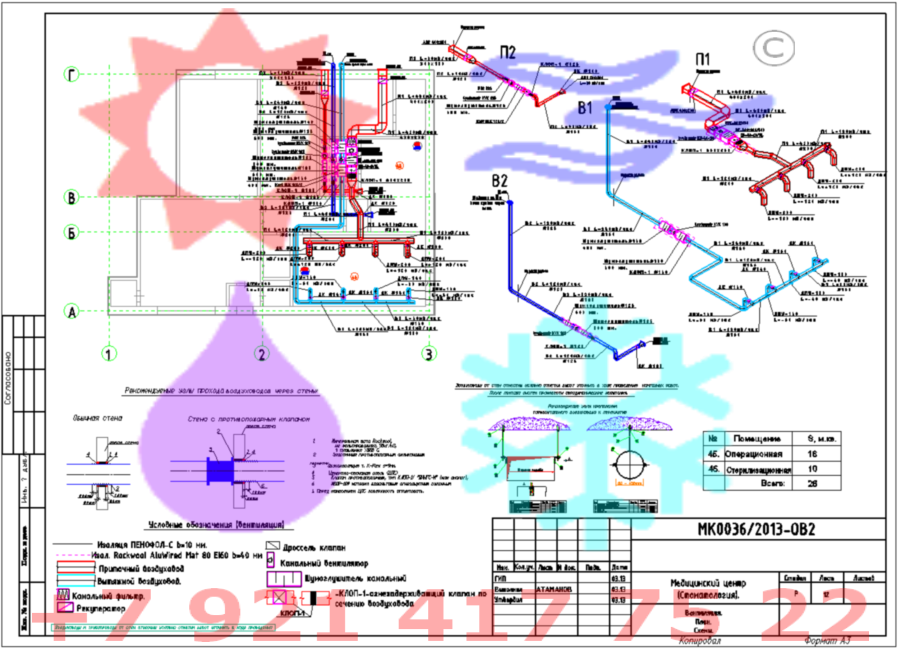

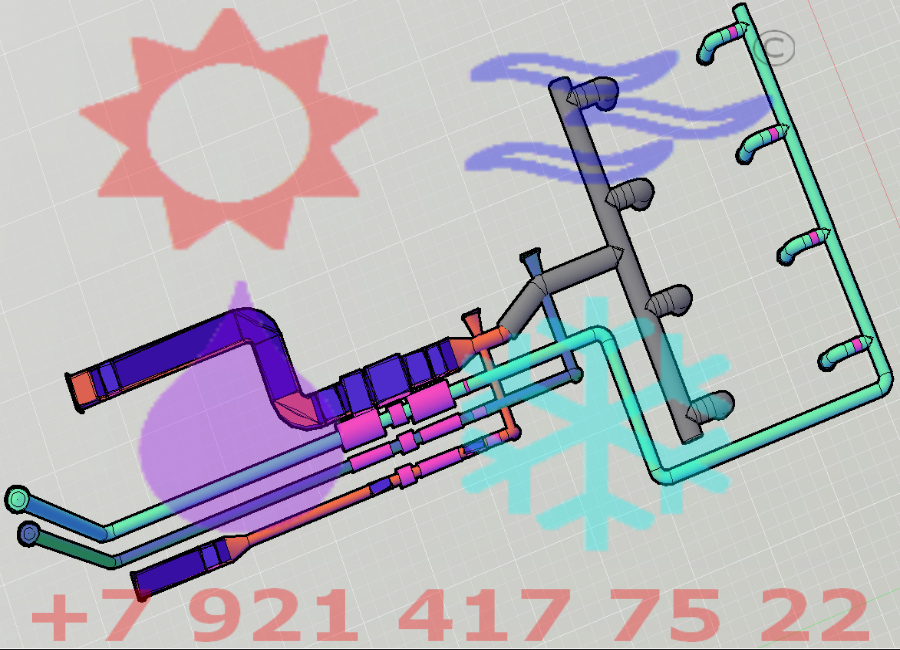

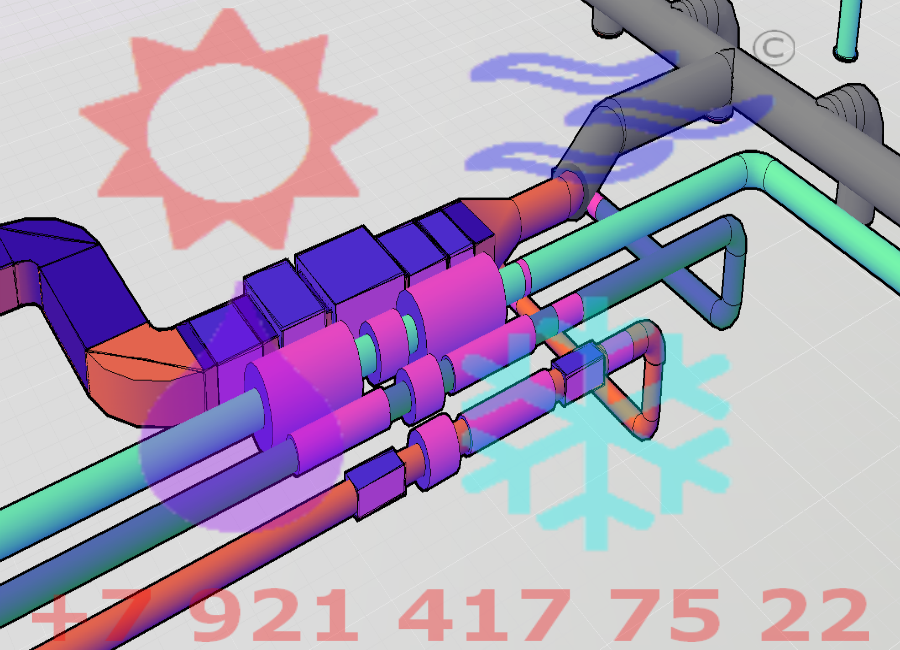

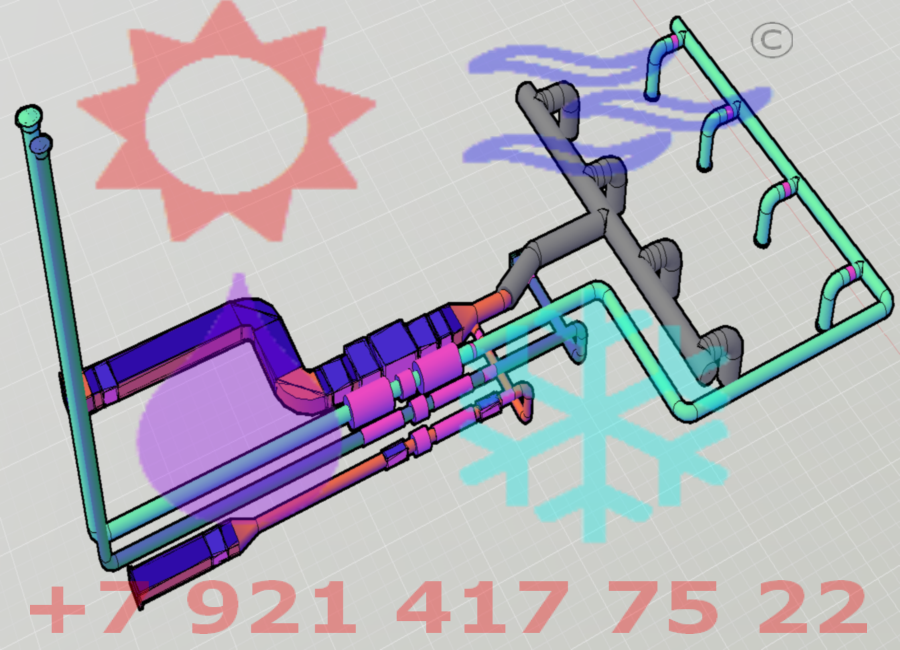

| Приточная система П1 обслуживает помещения стоматологического кабинета (малой операционной), вентиляция осуществляется при помощи приточной канальной установки Systemair KT-40-20, с очисткой воздуха в секции фильтрации (3 ступени очистки: EU5+EU9+HEPA13 (High Efficiency Particulate Air, доля задержанных частиц до 99.95%) и секция обеззараживания серии Tion Eco), и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Systemair RB-40-20/15 требуемая мощность нагрева Q=9 кВт (Максимальная тепловая мощность калорифера Qмакс.=15кВт). Воздуховоды системы П1 максимально прижаты к потолку стоматологического кабинета (малой операционной). Установка П1 распологается в техническом помещении в осях 2/3-Г/В. Забор свежего воздуха системой П1 осуществляется через воздухозаборную уличную решетку 400x250. Вытяжная система В1 обслуживает помещение стоматологического кабинета (малой операционной), вентиляция осуществляется при помощи вытяжной канальной установки Systemair KVK 160. Установка В1 распологается в техническом помещении в осях 2/3-Г/В. Выброс удаляемого воздуха В1 осуществляется через воздуховод со встроенныйм зонтом (ЗК-160) вывденный на 1 метр выше уровня кровли. Приточная система П2 обслуживает помещения стерилизационного кабинета , вентиляция осуществляется при помощи приточной канальной установки Systemair KVK 125, с очисткой воздуха в секции фильтрации (3 ступени очистки: EU5+EU9+HEPA11 (High Efficiency Particulate Air, доля задержанных частиц до 95% ) и секция обеззараживания серии Tion Eco), и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Korf ELK 125/2 требуемая мощность нагрева Q=1,2 кВт (Максимальная тепловая мощность калорифера Qмакс.=2кВт). Воздуховоды системы П1 максимально прижаты к потолку стерилизационного кабинета. Установка П2 распологается в техническом помещении под подвесным потолком в осях 2/3-Г/В. Забор свежего воздуха системой П2 осуществляется через воздухозаборную уличную решетку 300x150. Вытяжная система В2 обслуживает помещение стерилизационной, вентиляция осуществляется при помощи вытяжной канальной установки Systemair KVK 125. Установка В2 распологается в техническом помещении в осях 2/3-Г/В. Выброс удаляемого воздуха В2 осуществляется через воздуховод со встроенныйм зонтом (ЗК-125) вывденный на 1 метр выше уровня кровли.Рабочий проект вентиляции стоматологической клиники , расположенного в г. Санкт-Петербурге, разработан на основании: 1.Договор на выполнение проектных работ. Задание на проектирование. Проект марки АР. 2.ГОСТ Р 52539-06 "Чистота воздуха в лечебных учреждениях 3.СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха". 4.ГОСТ 21.602-2003 «СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования». 5.Градостроительный кодекс Российской Федерации.. |
|
Вам нужна вентиляция стоматологии?Особенности проекта Вентиляции.

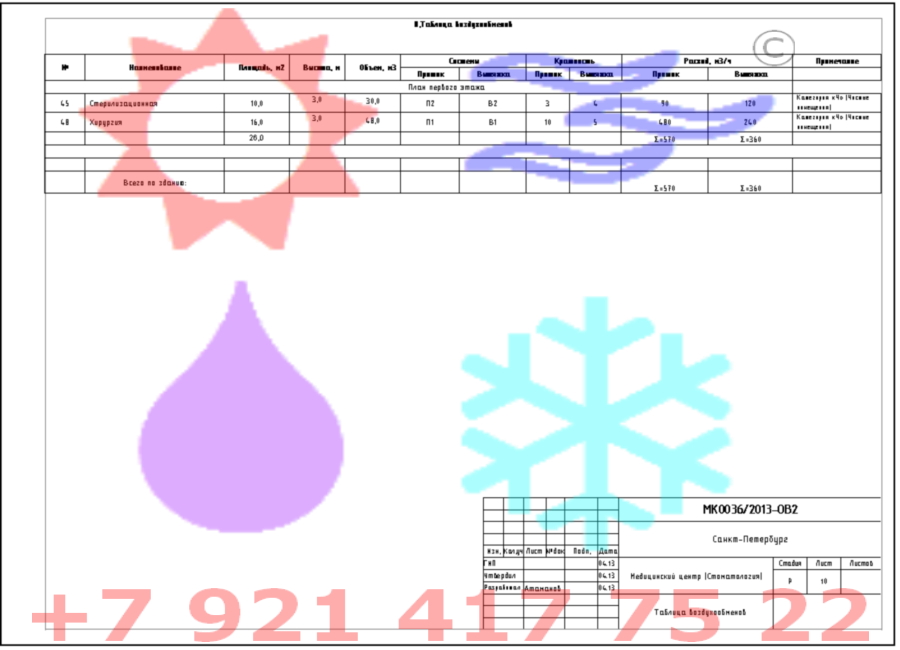

| Особенности проекта вентиляции стоматологии: все вентиляционное оборудование подобрано бюджетного уровня.Системы приточно-вытяжной вентиляции предусматриваются децентрализованные , для малой операционной и стерилизационной. Кратность воздухообмена стоматологического кабинета (малой операционной) n=10 - приточный воздух, n=5 вытяжной воздух (создание избыточного давления).Фильтрация приточнойго воздуха 3-х ступенчатая, (EU5+EU9+HEPA (марки 11 и 13) и секция обеззараживания серии Tion Eco).Ограниечение высоты транзитных воздуховодов в коридорах 200 мм, в помещениях не более 200 мм (проходящих скрыто за подвесным патолком типа "Армстронг" (или аналогичным подшивным потолком).Для этого в САПР MagiCAD было выбрано ограничение воздуховодов (при аэродинамическом расчете) с критерием высоты не более 200 мм. |
Материалы и оборудование примененное в проекте Вентиляции.
| В проекте применено в основном бюджетное вентиляционное обрудование, следующих фирм-изготовителей: 1. SYSTEMAIR (Швеция) – Вентиляторы и центральные кондиционеры. 2. АРКТОС (Россия) - Дроссель клапана и диффузоры. 3. ПЕНОФОЛ (Россия) - Тепловая изоляция. 4. TION (Россия) - Обеззараживатели воздуха. |
