Чертежи:

Вентиляция.

Вентиляция.План. Подвал под офисы. 160 кв.м.



Вентиляция.Схемы. Подвал под офисы. 160 кв.м.

Вентиляция.Узел крепления воздуховода.Узлы прохода воздуховода. Подвал под офисы. 160 кв.м.

Вентиляция.Фрагмент спецификации материалов и оборудования. Подвал под офисы. 160 кв.м.

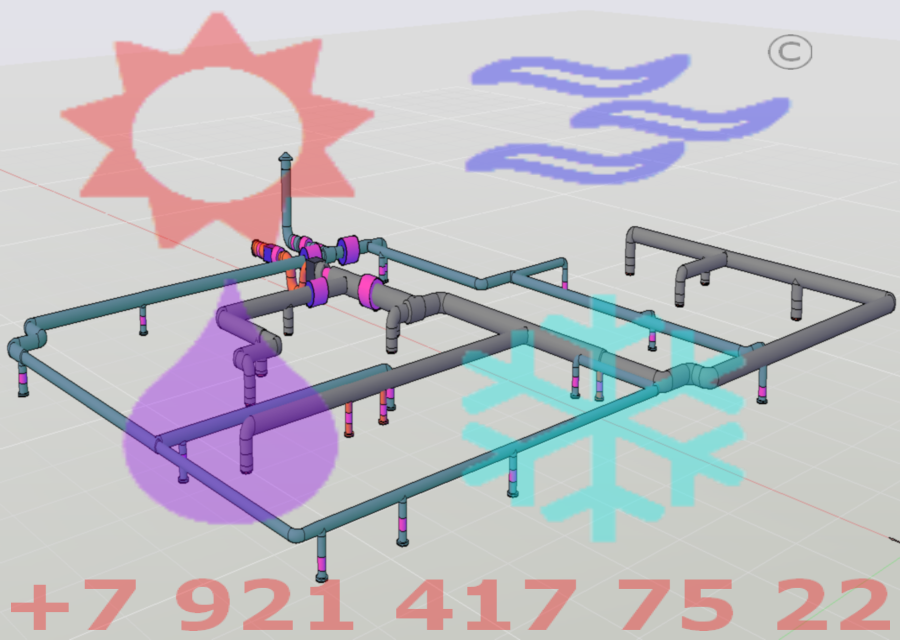

Вентиляция.Иллюстративный 3D материал.Подвал под офисы. 160 кв.м.

Какая гарантия на проекты?

На все проектные работы гарантия от 14 до 3650 дней.

Атаманов И.К.

Вам еще актуально выполнение проекта вентиляции подвала (для устройства в нем офисов или магазина) ?

Вы можете оставить Заявку на покупку проекта, по телефону +7(921)417-75-22. Время для звонка: Пн.-Птн. с 12-00 до 18-00, Сб.,Вскр. с 16-00 до 18-00.

Атаманов И.К.



Вентиляция.

Конструктивные решения и описание вентиляционых систем.
Приточная система П1 обслуживает помещения подвала, вентиляция осуществляется при помощи приточной канальной шумоизолированной установки Lessar LV-FDCS160L, с очисткой воздуха в секции фильтрации (фильтр серии ФЛК-200), и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Korf ELK 200/9 требуемая мощность нагрева Q=7,2кВт (Максимальная тепловая мощность калорифера Qмакс.=9кВт). Воздуховоды системы П1 максимально прижаты к потолку подвала. Установка П1 распологается в подвале в осях 3/4-Б/В. Забор свежего воздуха системой П1 осуществляется через воздухозаборную уличную решетку Ø160.
Вытяжная система В1 обслуживает помещения подвала, вентиляция осуществляется при помощи вытяжной канальной шумоизолированной установки Lessar LV-FDCS160L. Установка В1 распологается в подвале в осях 3/4-Б/В. Выброс удаляемого воздуха В1 осуществляется через воздуховод со встроенныйм зонтом (ЗК-160) вывденный на 1,5 метра выше уровня земли.Рабочий проект вентиляции подвала под устройсто в нем офисных помещений (и магазина) , расположенного в г. Санкт-Петербурге, разработан на основании:
1.Договор на выполнение проектных работ. Задание на проектирование. Проект марки АР.
2.СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха".
3.Постановление Правительства РФ № 390 «О противопожарном режиме».
4.ГОСТ 21.602-2003 «СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования».
5.Градостроительный кодекс Российской Федерации..

Вам нужна вентиляция подвала?

Перед тем как установить систему вентиляции в Вашем подвале, вам надо знать сколько и каких воздуховодов, и какие вентиляторы купить. Для этого вам нужен проект вентиляции подвала. Имея проект со спецификацией оборудования и материалов, вы можете провести тендер и найти лучшую цену, на монтаж и комплектацию. Вы можете оставить Заявку на приобретение проекта, по телефону +7(921)417-75-22 спросить Илью Константиновича. Время для звонка: Пн.-Птн. с 12-00 до 18-00, Сб.,Вскр. с 16-00 до 18-00. Или вы можете в любое удобное для вас время (24 часа в сутки) отправить письмо с заявкой на проектные работы, с темой письма "Новый заказ", на почту selectclima@outlook.com , обязательно укажите в заявке ваше Ф.И.О., должность (при наличии), контактные телефоны, прикрепите архитектуру коттеджа, укажите желаемое место расположения вент. камеры, а также по возможности прикрепите к письму опросные листы для составления технического задания.

C уважением Атаманов И.К.

Особенности проекта Вентиляции.

Подробнее о работах.
Особенности проекта вентиляции подвального помещения: все вентиляционное оборудование выполнено в шумоизолированном исполнении. Ограниечение высоты воздуховодов в коридорах 200 мм, в помещениях не более 160 мм (проходящих скрыто за подвесным патолком типа "Армстронг" (или аналогичным подшивным потолком).Для этого в САПР MagiCAD было выбрано ограничение воздуховодов (при аэродинамическом расчете) с критерием высоты не более 200 мм.

Материалы и оборудование примененное в проекте Вентиляции.

Примененное оборудование.
В проекте применено в основном бюджетное вентиляционное обрудование, следующих фирм-изготовителей:
1. LESSAR (Литва) – Вентиляторы и центральные кондиционеры.
2. АРКТОС (Россия) - Дроссель клапана и диффузоры.
3. ПЕНОФОЛ (Россия) - Тепловая изоляция.

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Вентиляция.
1.Титульный лист.
2.Ведомость рабочих чертежей основного комплекта.
3.Общие данные.Пояснительная записка.
4.Таблица воздухообменов.
5.Характеристика отопительно-вентиляционной системы.
6.План-схема расположения установк систем.
7.Вентиляция План подвального помещения.
8.Схемы систем вентиляции.
9.Узел крепления воздуховода.Узлы прохода воздуховода.
10.Спецификация изделий и материалов.
