Цель проекта

В данном обзоре кратко рассматриваются принятые проектные решения по оснащению частного коттеджа системами отопления, вентиляции (с рекуперцией), водоснабжения и канализации,котельной. Частный коттедж входит в ансамбль зданий в частных владениях в Московской области.Спроектированы внутренние и наружные инженерные системы по всему ансамблю зданий (данный особняк, рассматриваемый в данном обзоре, гараж, гостевой дом, ферма, дом для мероприятий и.т.д.). Проектные решения согласованы с монтажной организацией, и Заказчиком. Проекты выполнены, монтаж котельной и отопления закончен, системы успешно работают.

Инженерные решения

Кратко по каждому разделу.
Тепловая механика (ТМ)
Основным котлом для отопления группы зданий, является Buderus Logano GE315, все здания запитываются через теплообменники, трассы наружных труб теплоснабжения прокладываются под землей ниже глубины промерзания трубой Uponor Twin в ППУ изоляции
, в каждом здании предусмотрен запасной электрический котел марки "Эван". Температурный режим основного контура котельной 90С°/70С° , вторичного контура котельной (после теплообменников) Т1/Т2=80°С/60°С. Приготовление ГВС осуществляется двумя бойлерами косвенного нагрева, а также подомовыми бойлерами (в каждом из зданий). В качестве теплоносителя для радиаторного отопления, используется дистилированная вода.

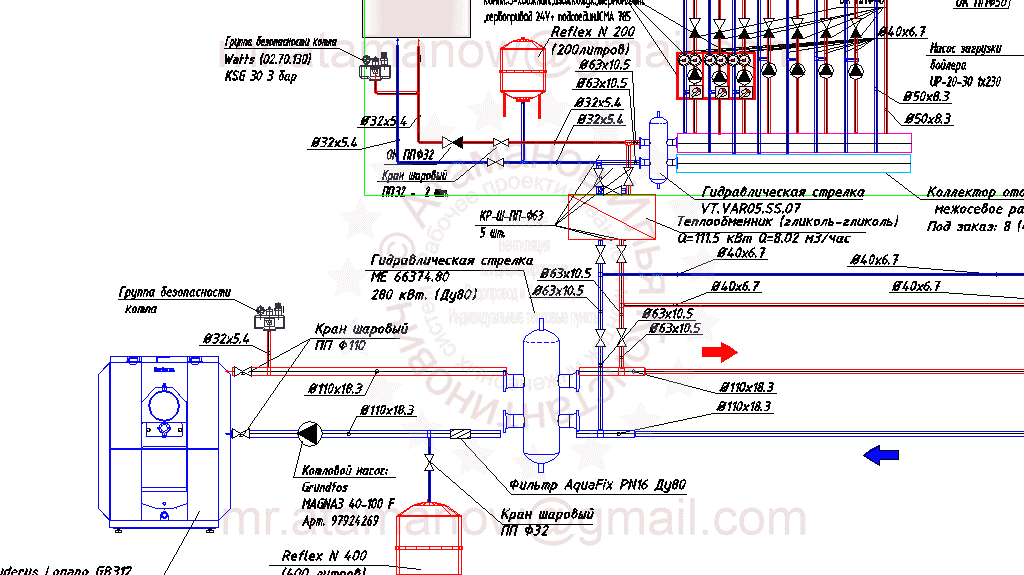

Осн. дом фрагмент ТМ принц.схема по проекту.

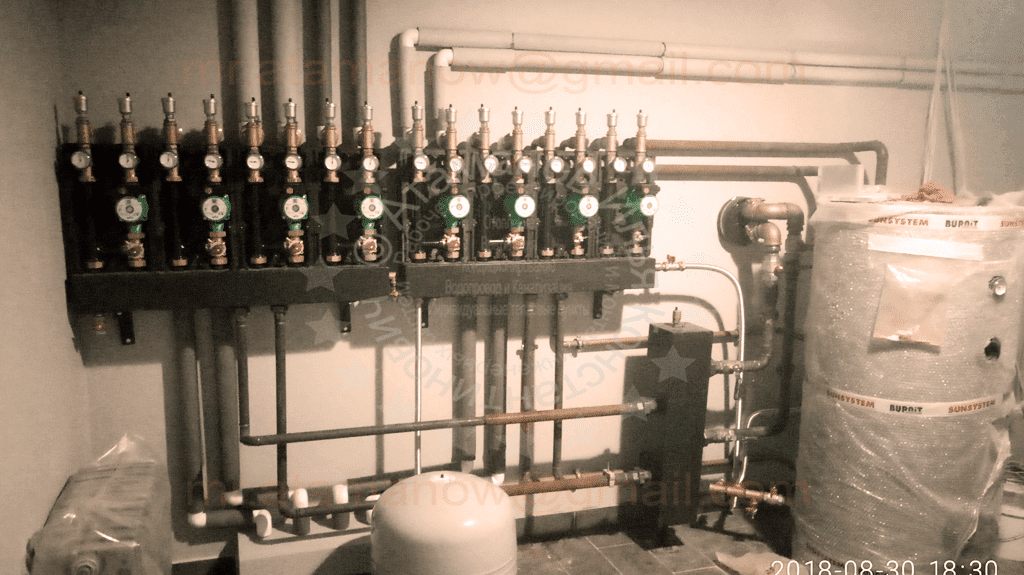

Основной дом монтаж котельной по факту

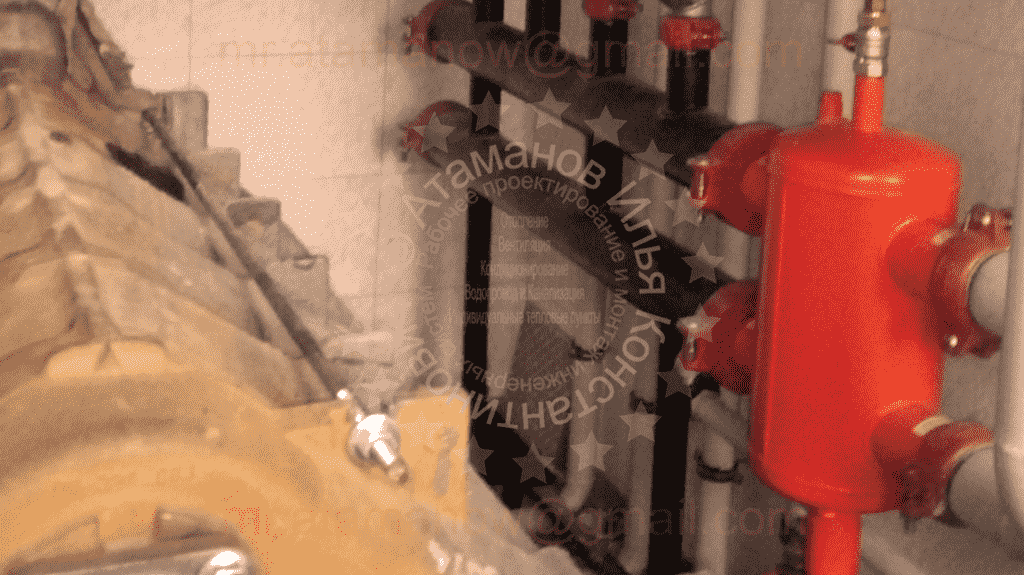

Фрагмент обвязки котла.

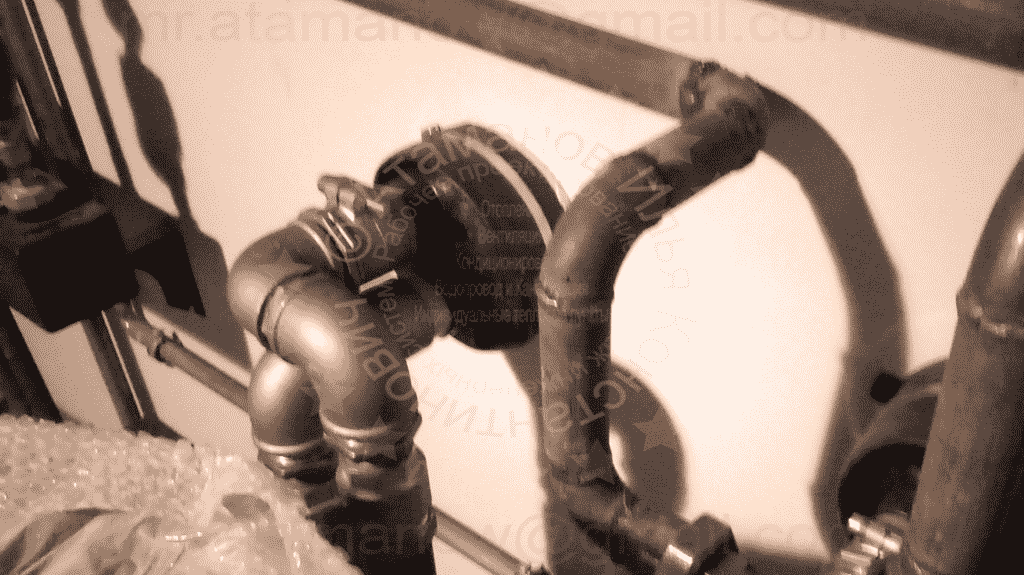

Выход НТС из цоколя
Радиаторное отопление (ОВ1)
В основном доме I и II этажи отапливаются преимущественно радиаторным отоплнием (теплый пол только в санузлах.), а подвал (-I этаж) отапливается водяным теплым полом. Остальные здания: гараж, гостевой дом, ферма, дом для мероприятий и.т.д., отапливаются радиаторным отоплением.

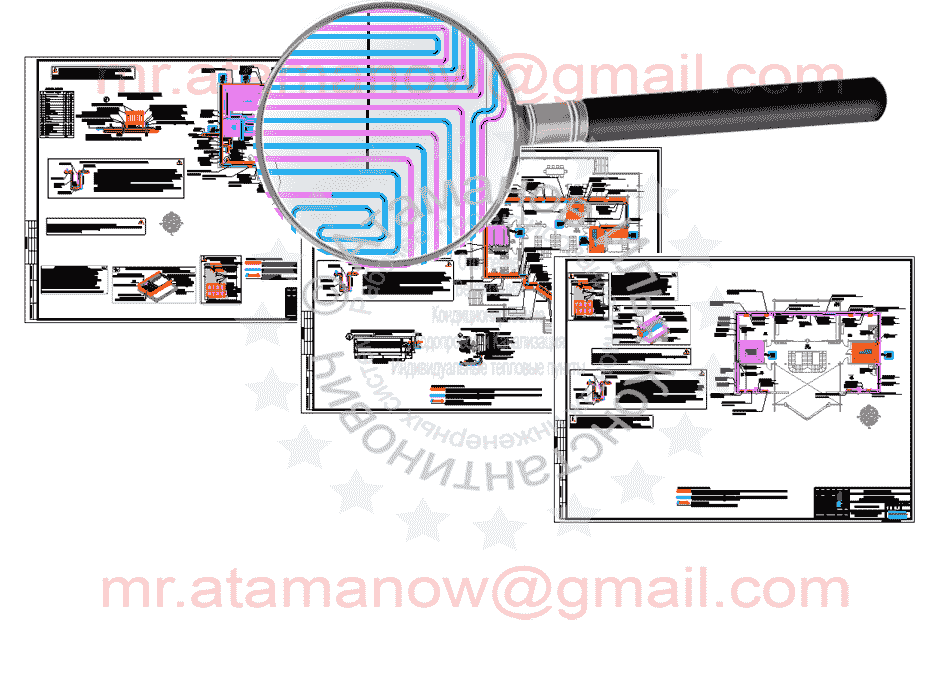

Планы отопление -1,1,2 эт. Осн.дом

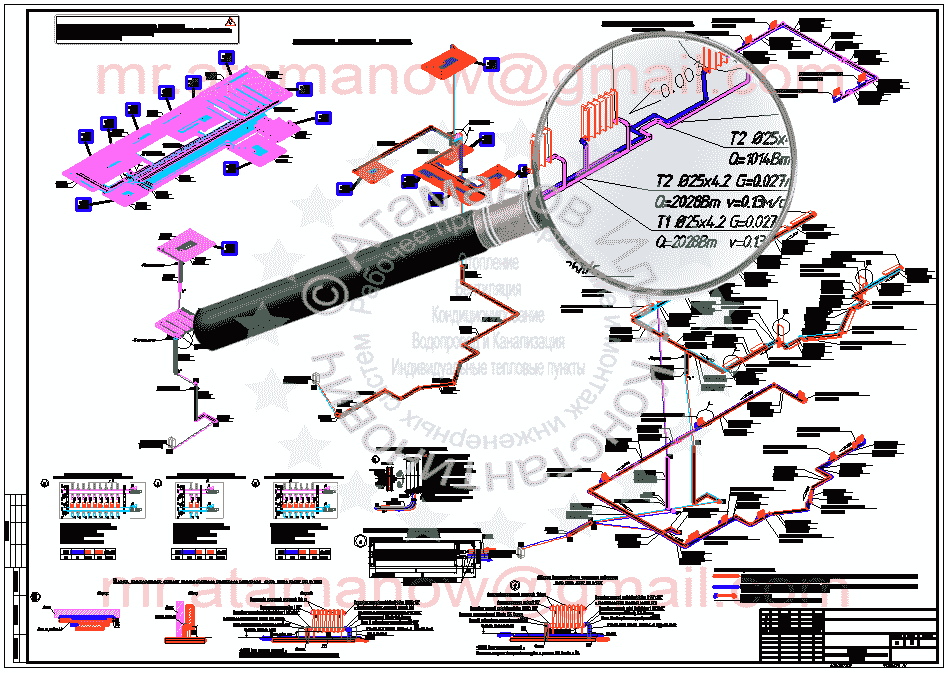

Отопление схемы напольн./рад.

Вентиляция с фреоновым охладителем и рекуперацией (ОВ2)
Проект вентиляции коттеджа, исполнен с системой рекуперации (КПД η=60%),что экономит до 5 кВт/час тепловой энергии. Вентиляция исполнена на базе приточно-вытяжной компактной установки DAIKIN VAM 1000FB .

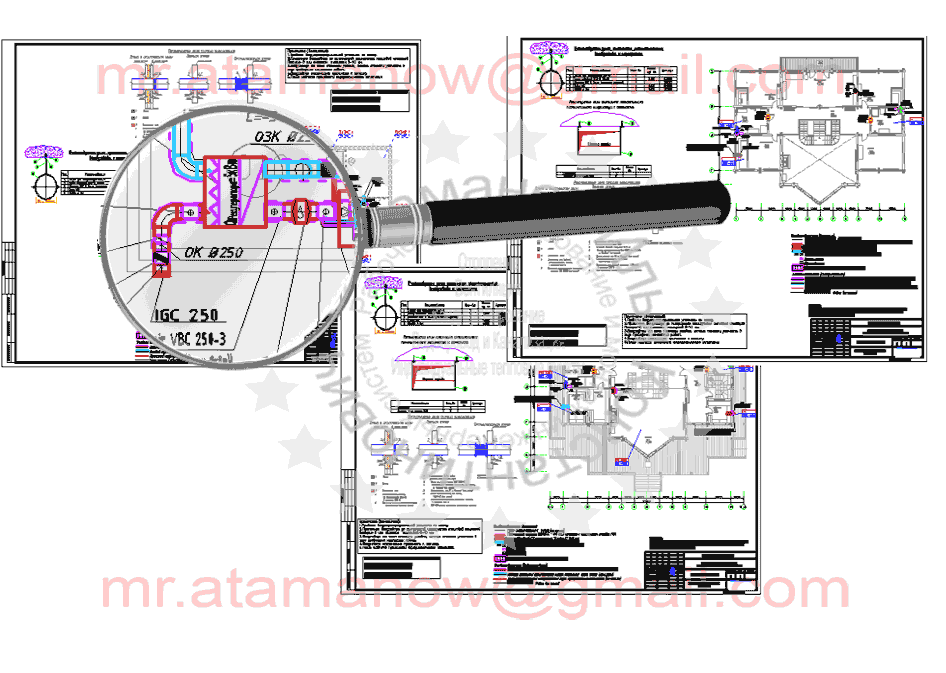

Планы вентиляция -1,1,2 эт. Осн.дом

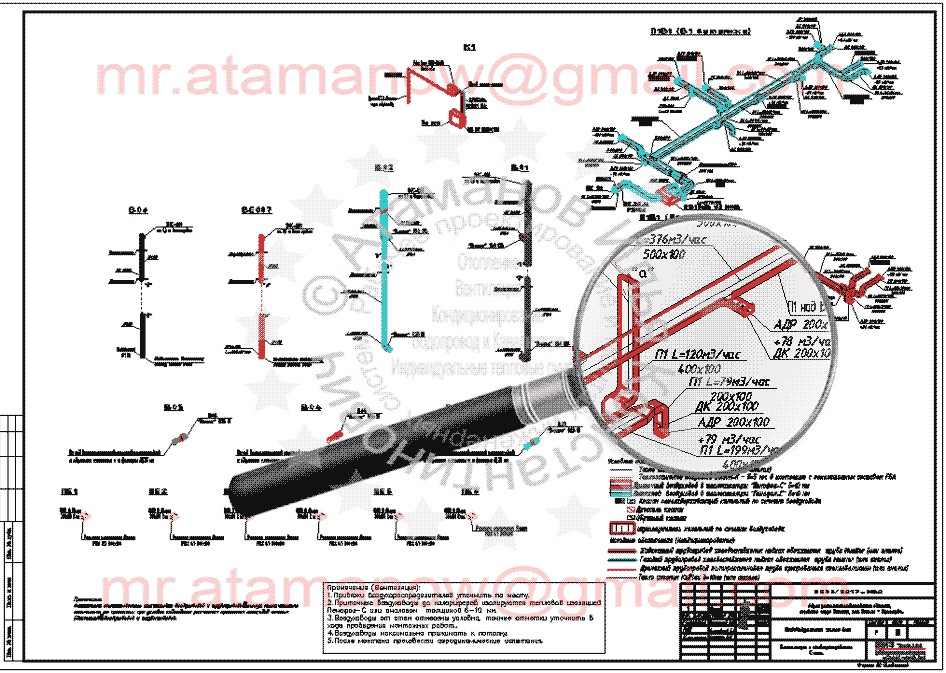

Вентиляция схемы

Водопровод и канализация (ВК)
Источником горячей воды (Т3) и циркуляции (Т4) является бойлер косвенного нагрева. Источником холодной воды (В1) является станция водоподготовки. Труба для водоснабжения (В1,Т3) ПП армированная стекловолокном марки FV-PLAST / PN-20. Источником холодной воды (В1) является существующая водопроводная сеть (в которую осуществляется врезка). Самотечную, систему хозяйственно бытовой канализации (К1), монтировать из канализационных труб REHAU RAUPIANO PLUS , диаметрами Ø50 и Ø110.

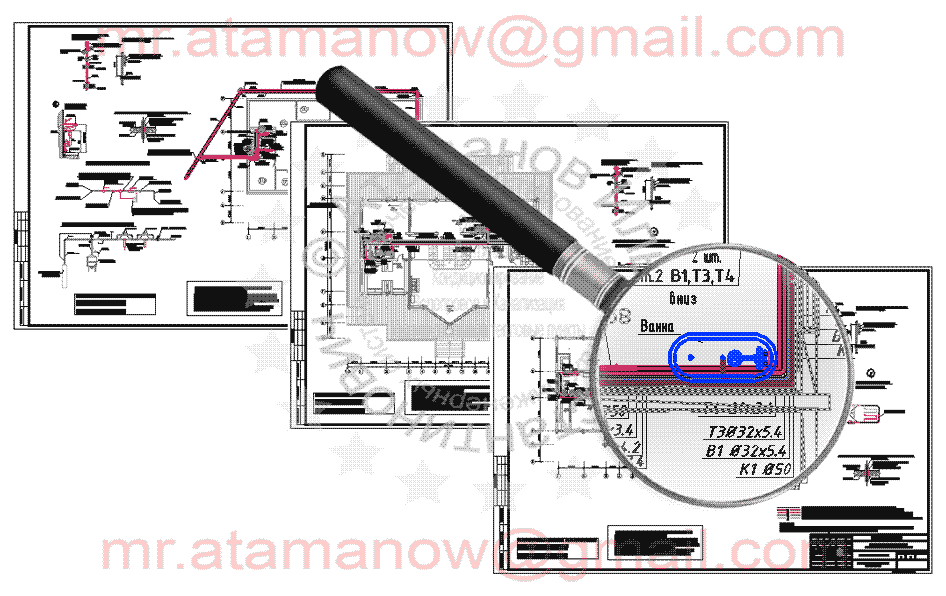

Планы Водоснабжение и водоотведение.-1,1,2 эт. Осн.дом

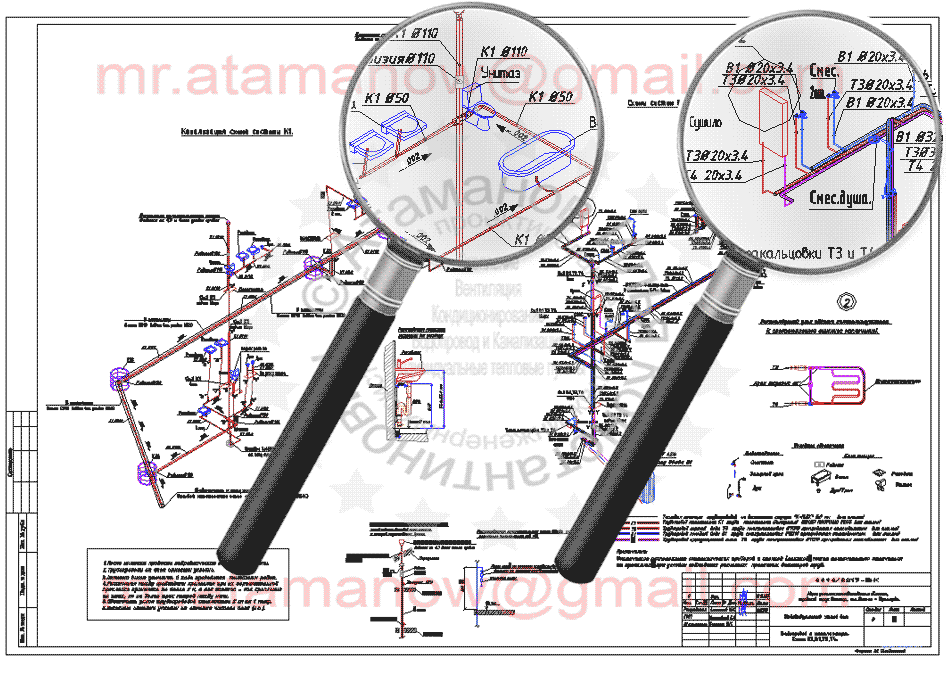

Схемы. Водоснабжение и водоотведение.

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Котельная (ТМ)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.
4.Принципиальная схема.
5.Спецификация оборудования и материалов.
Том 2. Отопление (ОВ1)
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
7.Основной дом. Отопление напольное и радиаторное. План подвала.
8.Основной дом. Отопление напольное и радиаторное. План 1 этажа.
9.Основной дом. Отопление напольное и радиаторное. План 2 этажа.
10.Основной дом. Схема систем радиаторного и напольного отопления.
11.Баня. Отопление напольное и радиаторное. План 1 этажа.
12.Баня. Схема систем радиаторного и напольного отопления.
13.Дуплекс. Отопление напольное и радиаторное. План 1 этажа.
14.Дуплекс. Схема систем радиаторного и напольного отопления.
15.Хозблок. Отопление напольное и радиаторное. План 1 этажа.
16.Хозблок. Схема систем радиаторного и напольного отопления.
17. Общий паспорт систем отопления.
18.Общая спецификация оборудования и материалов на группу зданий.
Том 3. Вентиляция (ОВ2)
1.Титульный лист.
2.Ведомость рабочих чертежей основного комплекта.
3.Общие данные.Пояснительная записка.
4.Таблица воздухообменов.
5.Характеристика отопительно-вентиляционной системы.
6.Вентиляция и кондиционирование.План подвала.
7.Вентиляция и кондиционирование.План 1 этажа.
8.Вентиляция и кондиционирование.План 2 этажа.
9.Вентиляция и кондиционирование Схемы.Схемы дренажа системы кондиционирования.
10.Схема гидравлической обвязки калорифера приточной установки П1.
11.Спецификация изделий и материалов.
Том 4. Водопровод и канализация (ВК)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.Расчет балансов водоснабжения и водоотведения.
4.Водопровод и канализация. План Подвала.
5.Водопровод и канализация. План 1 этажа.
6.Водопровод и канализация. План 2 этажа.
7.Схемы систем водоснабжения и канализации.
8.Спецификация оборудования и материалов.
