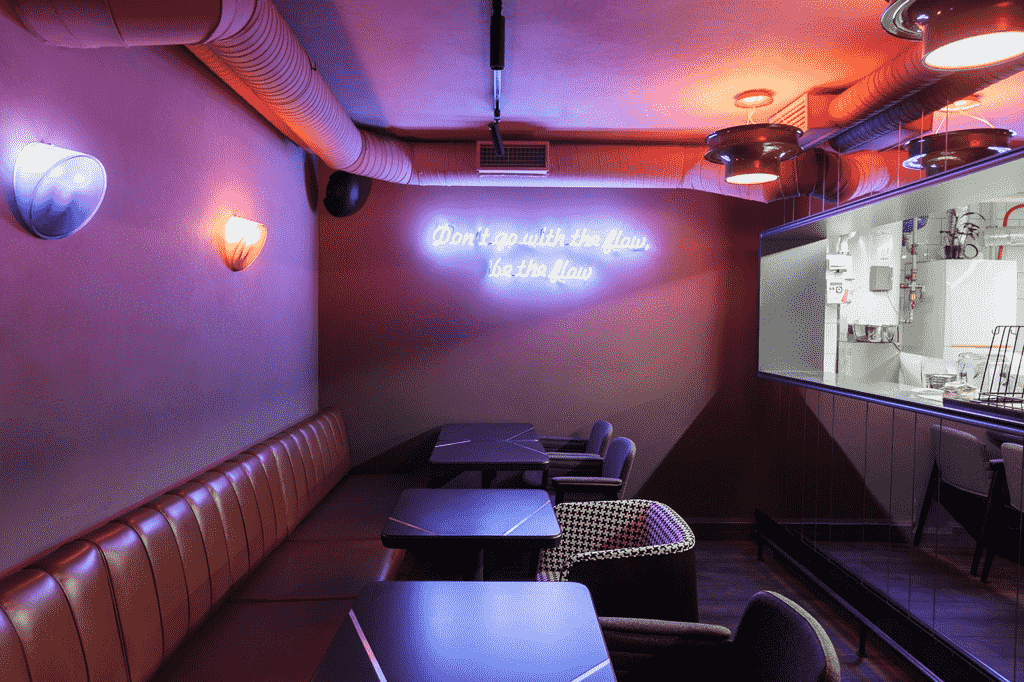

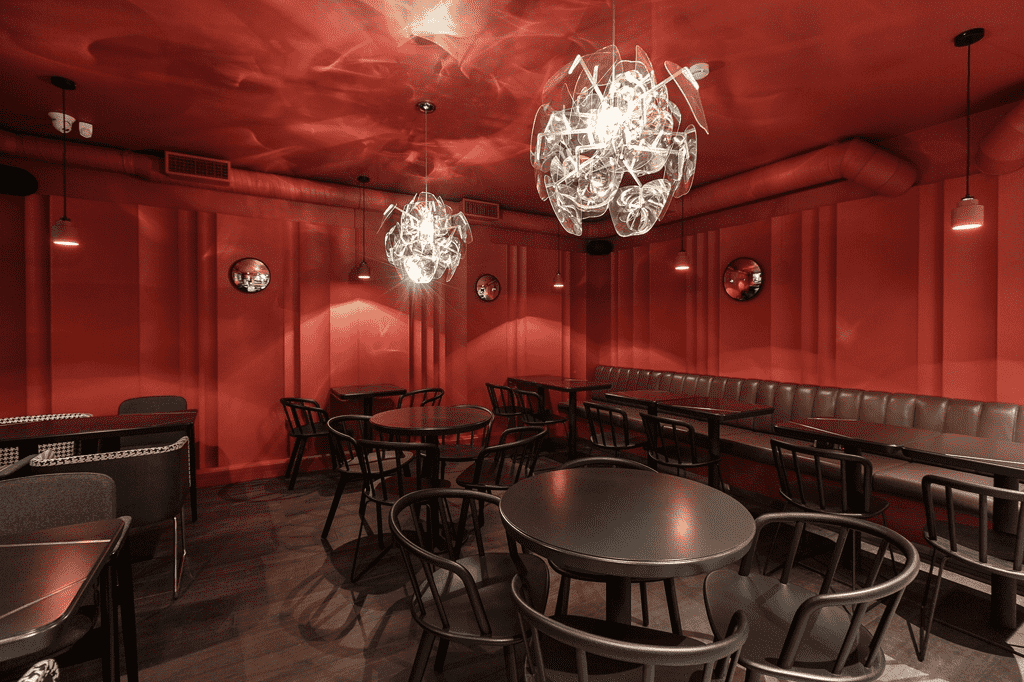

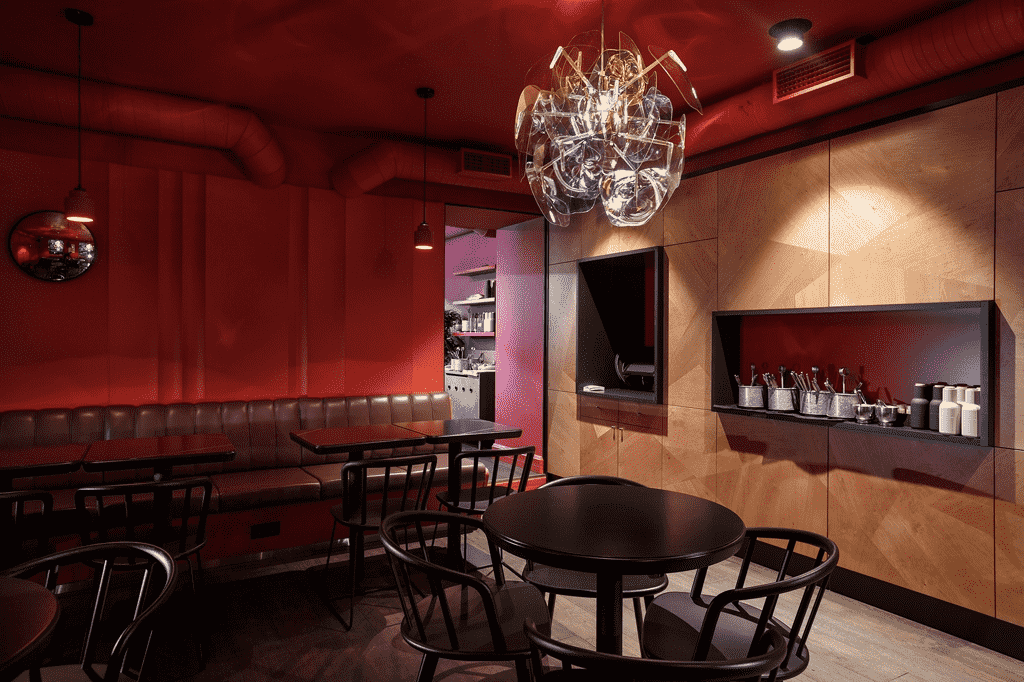

Фото объекта:

Ресторан в 120 м².

Ресторан в 120 м².

Ресторан в 120 м².

Ресторан в 120 м².

Ваша выгода

Имея готовый проект на руках Вы можете провети тендер (разослать проект в 3-5 монтажных фирм и каждая Вам даст свою цену), и Вы выберите лучшую. В конце концов если захотите сможете сделать монтаж и запуск системы сами, имея проект.

Нужен проект?

Вы обратились по адресу. Качество моих проектных работ подтверждено рекомендациями и опытом проектирования с 2006 года по год, вы можете посмотреть примеры работ. После выполнения проектных работ вы можете заказать монтаж.Я лично проконтролирую качество монтажа и буду присутствовать при запуске системы. Вы можете заказать проект прямо сейчас, просто позвоните по телефону +7 921 417 75 22 или оставьте заявку нажав здесь



Цель проекта

Выполнить по оптимальной цене проект и монтаж вентиляции в ресторане, в центре Санкт-Петербурга. Цель реализована: проект вентиляции ресторана выполнен, успешно пройдено согласование в РосПотребНадзоре, монтаж вентиляции закончен. Объект введен в эксплуатацию.

Инженерные решения

Кратко по каждому разделу.
Вентиляция , теплоснабжение вентиляции, кондиционирование
Проектом предусмотрены системы: причтоной вентиляции на базе Systemair RSI 70-40 L1 , производстенной вентиляции (из горячего цеха) на базе Systemair KBR 315DZ , вентиляции из санузлов еа базе Systemair KVK 125, .вытяжной вентиляции из залов на базе Systemair KVK 250. Воздуховоды окрашены в цвет помещений.
Система подогрева приточного воздуха на базе водяного калорифера на 42 кВт и и узла обвязки MUB 06.06.CP, вспомогательного электро-калофриера подогрева приточного воздуха залов Polar Bear PBEC 315/6 на 6 кВт. Система охлаждения общая LV-CDTF 500x300-E3-E16 + ККБ LUQ-C17A+ КС-А50-2-Э , и на гроячий цех LV-CDTF 700x400-E3-E16 +ККБ LUQ-C34A + КС-А100-2-Э

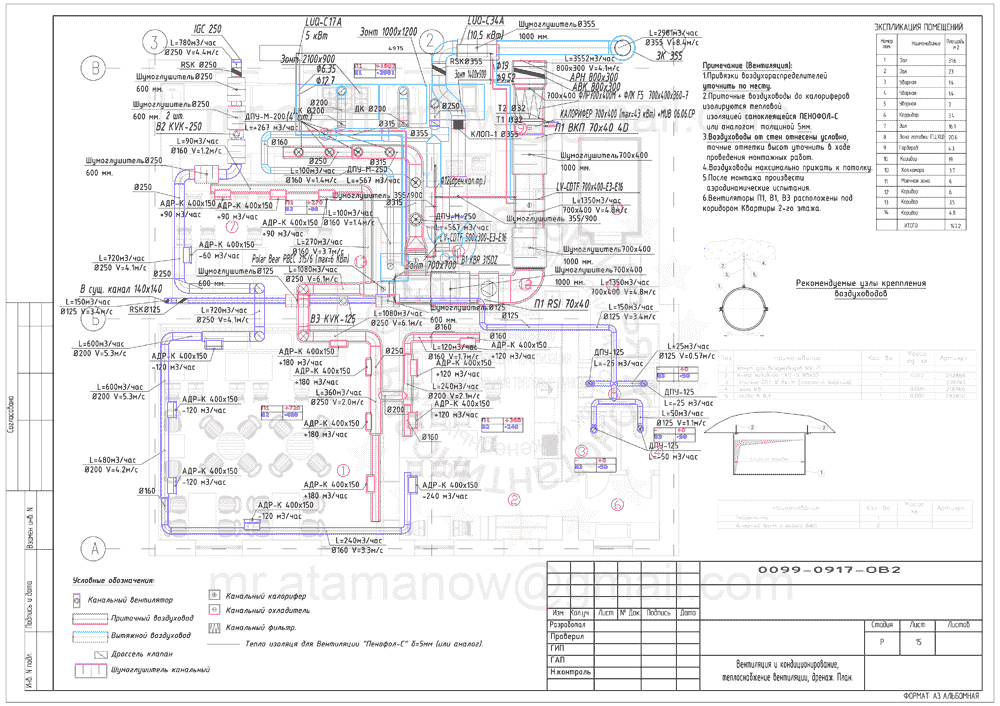

Планы 1 этажа. Вентиляция.

Схемы. Вентиляция.

Расчет ГЦ по Р НП "АВОК" 7.3-2007 (Фрагмент)

Спецификация оборудования и материалов (Фрагмент)

Пояснительная записка (Фрагмент)

Таблица воздухообменов (ресторан)


Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том.1.Вентиляция.ОВ2
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
4.Расчет вытяж. зонтов в горячем цехе по Р НП "АВОК" 7.3-2007
5.План-схема размещения установок систем.
6.Таблица воздухообменов.
7.Характеристика отопительно- вентиляционной системы.
8.Вентиляция и кондиционирование, теплоснабжение вентиляции, дренаж. План.
9.Схемы: Вентиляция и кондиционирование, теплоснабжение вентиляции, дренаж. Схемы гидравлической обвязки калорифера приточной установки П1.
10.Спецификация оборудования и материалов
