Фото объекта:

Особняк S=1000 м²

Хотите заказать похожий проект?

Вы можете оставить Заявку на покупку проекта, по телефону +7(921)417-75-22. Время для звонка: Пн.-Птн. с 12-00 до 18-00, Сб.,Вскр. с 16-00 до 18-00.

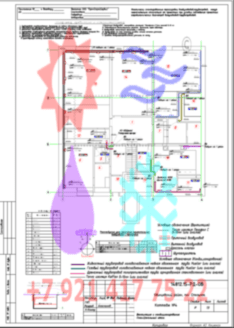

План цокольного этажа.

План 1-го этажа.

Высокое качество проектирования

Высокое качество проектных работ подтверждено рекомендациями, на все проектные работы предоставляется гарантия.

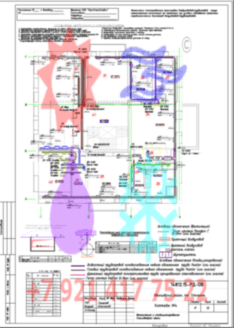

План 2-го этажа.

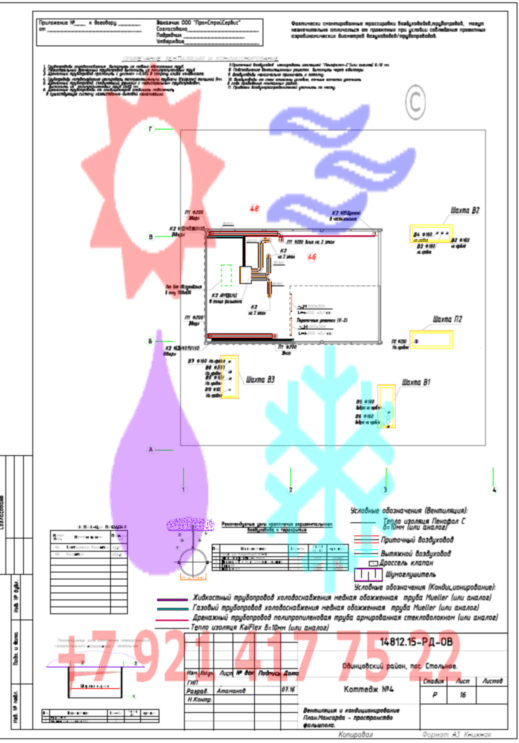

План мансарды (фальш-пол).

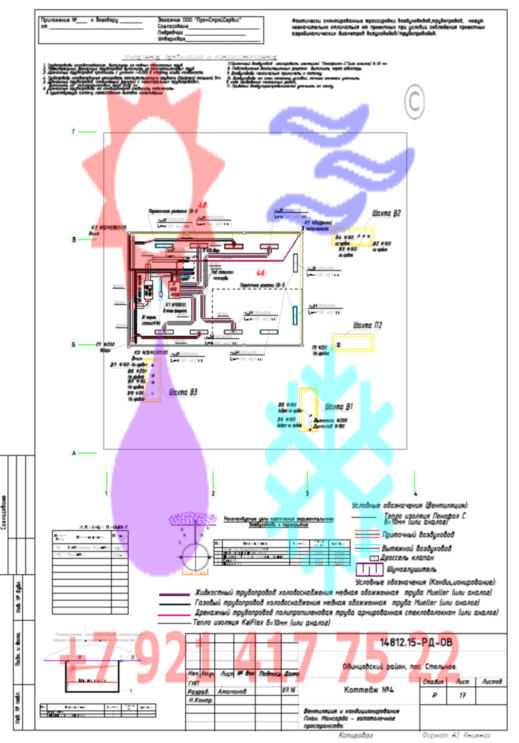

План мансарды (запот. простр.).

План кровли.

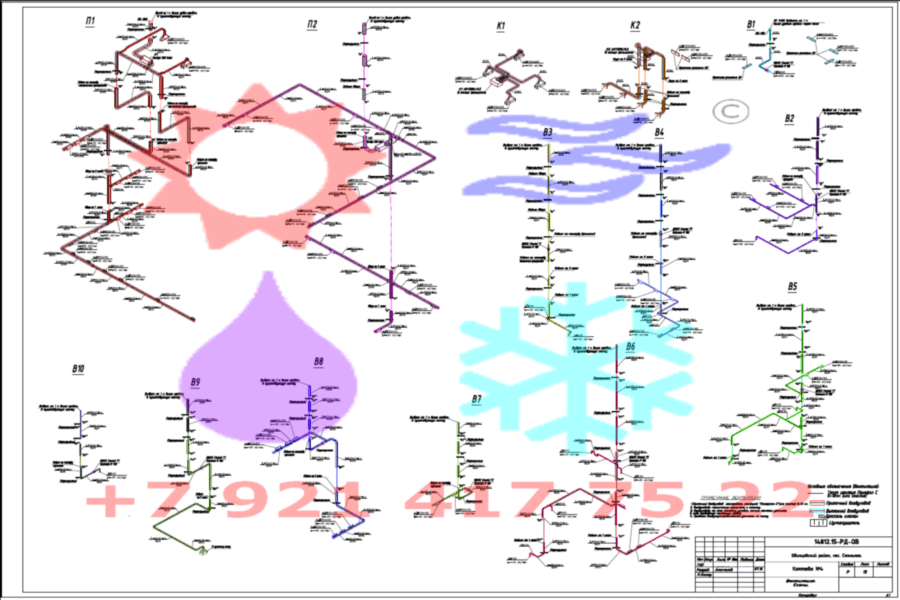

Схемы систем Вентиляции.

Схемы систем Кондиционирования и дренажа.

Вступление.

Зачем нужна система вентиляции и кондиционирования в загородном V.I.P. особняке?
Система вентиляции и кондиционирования в особняке, нужна для круглогодичного поддержания комфортного микроклимата в жилых и вспомогательных помещениях (СПА-зона, сауна, оружейная комната, кабинет, гардероб, комнату для занятий, санузлы и.т.д.) Системы вентиляции и кондиционирования в частном доме обеспечивают необходимый микроклимат и воздухообмен, благодаря современной системе автоматизации систем вентиляции (автоматика GTC и регуляторы скорости вентилятора) и кондиционирования (пульты настенные), имеется возможность регулировки расхода воздуха и температуры, по обслуживаемым помещениям.

Инженерные решения

Кратко по каждому разделу.
Вентиляция.
Приточные установки систем П1, П2 представляют собой компактные полноценные агрегаты серии Colibri-1000 Water с функцией климат контроль, встроенным водянм калорифером, фильтром (class EU4) , автоматикой GTC, с LCD сенсорным цветным дисплеем, в комплекте с креплением и обвязкой.
Системы В1, В2, В3, В4, В5, В6, В7, В8, В9, В10 обслуживают вспомогательные и техниче ские помещения здания.Вентиляторы системы В1, В2, В3, В4, В5, В6, В7, В8, В9, В10 используются бесшумные для круглого канала ВЕНТС (Vents) ТТ Сайлент-М 160 (в комплекте с крепежом, автоматикой).
Кондиционирование.

К1 сплит система канального типа FUJITSU ARYG30LMLE/AOYG30LETL обсуживает ман сарду.
К2 сплит система канального типа FUJITSU ARYG30LMLE/AOYG30LETL обсуживает зал 1 этажа.
К3 Сплит система настенного типа LESSAR Winter Master, LS H12KLA2A / LU H12KLA2A 43WM обслуживает помещение для хранения овощей.

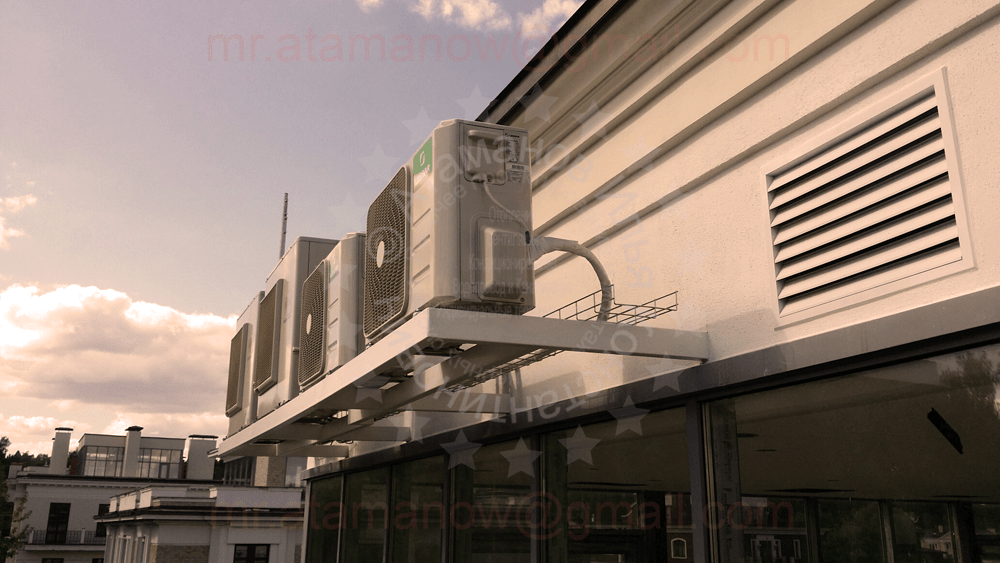

Монтаж наружных блоков

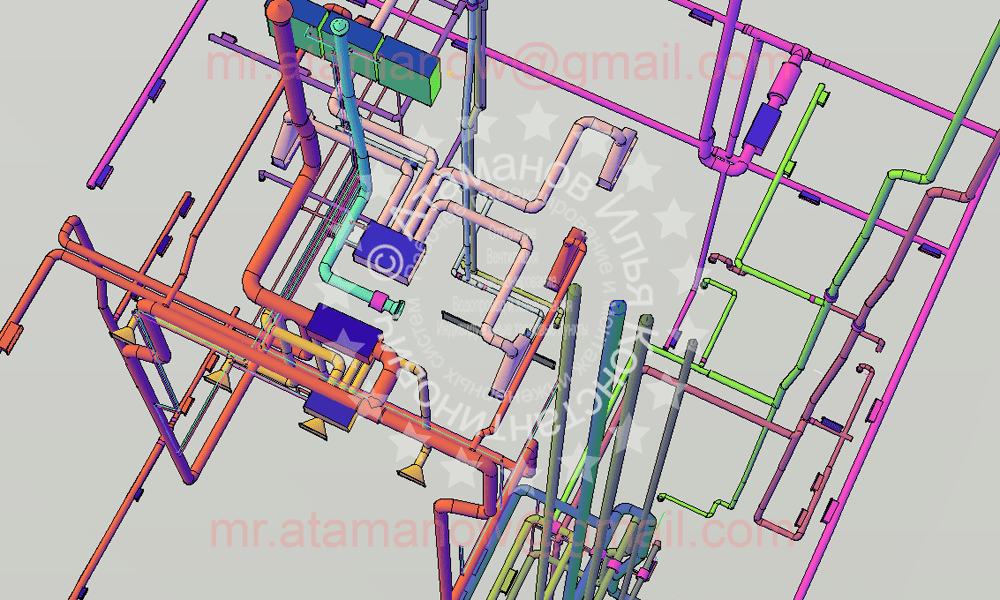

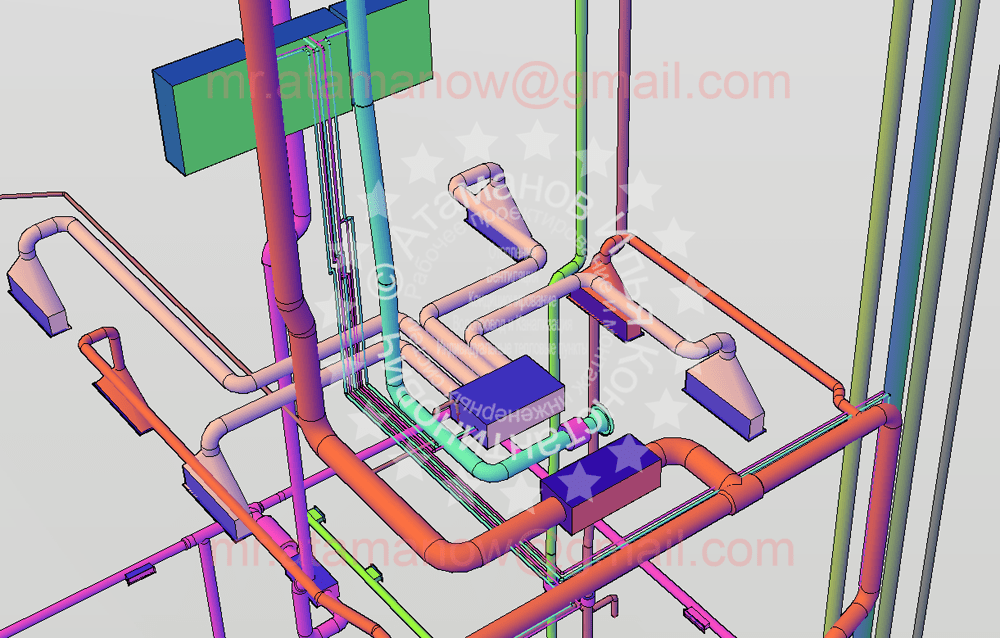

3D материал №3

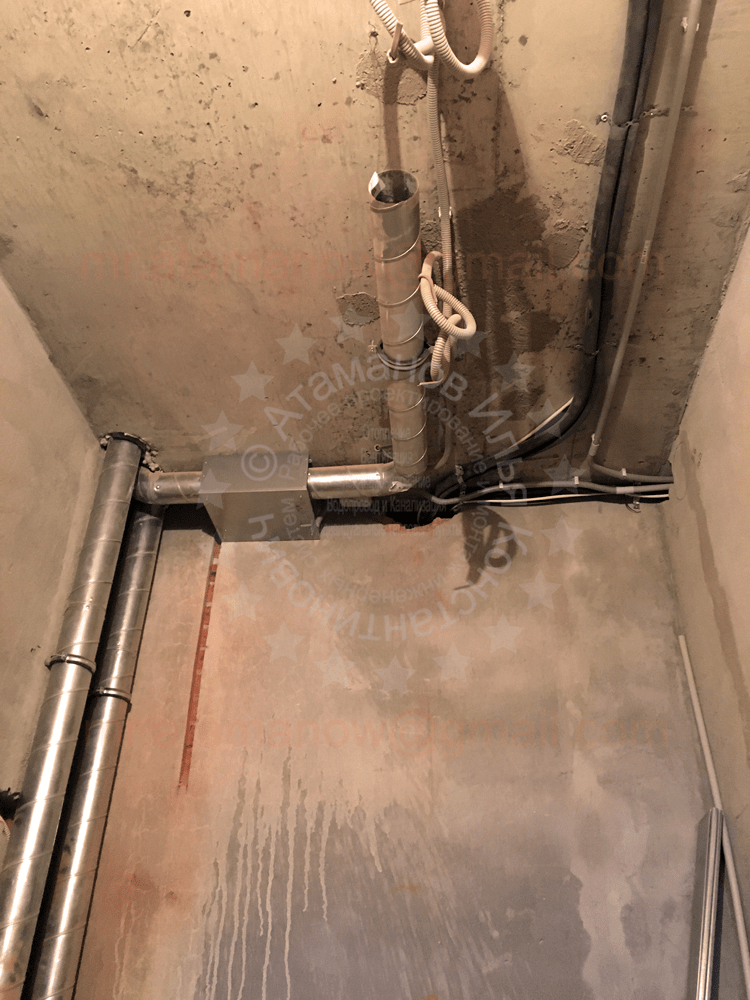

Монтаж магистралей вентиляции

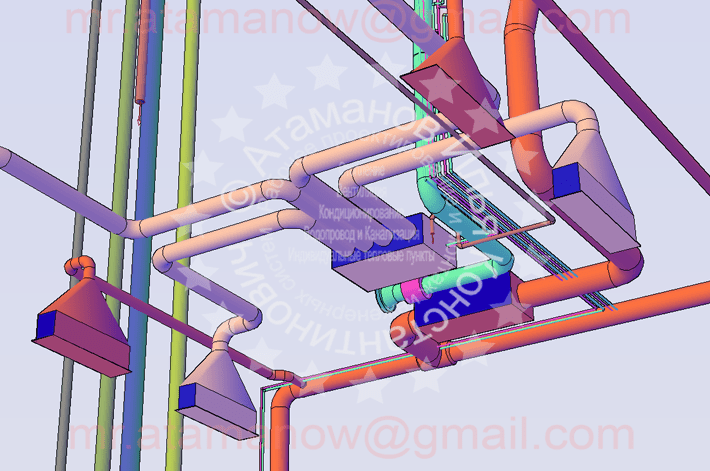

3D материал №2

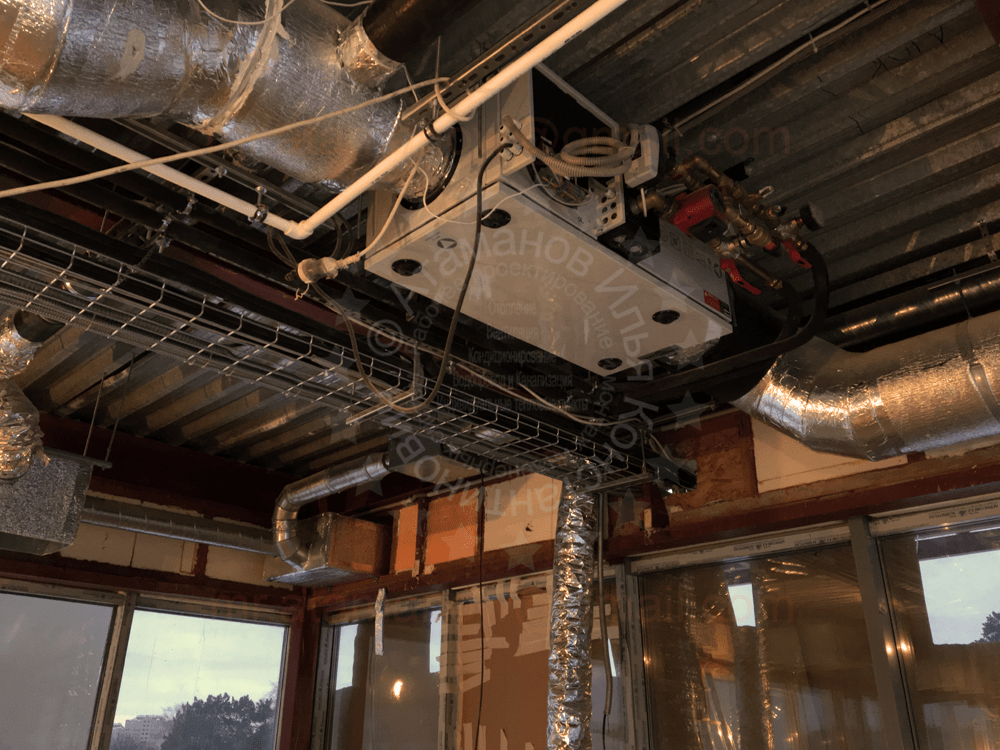

Монтаж установки "Колибри"

3D материал №1

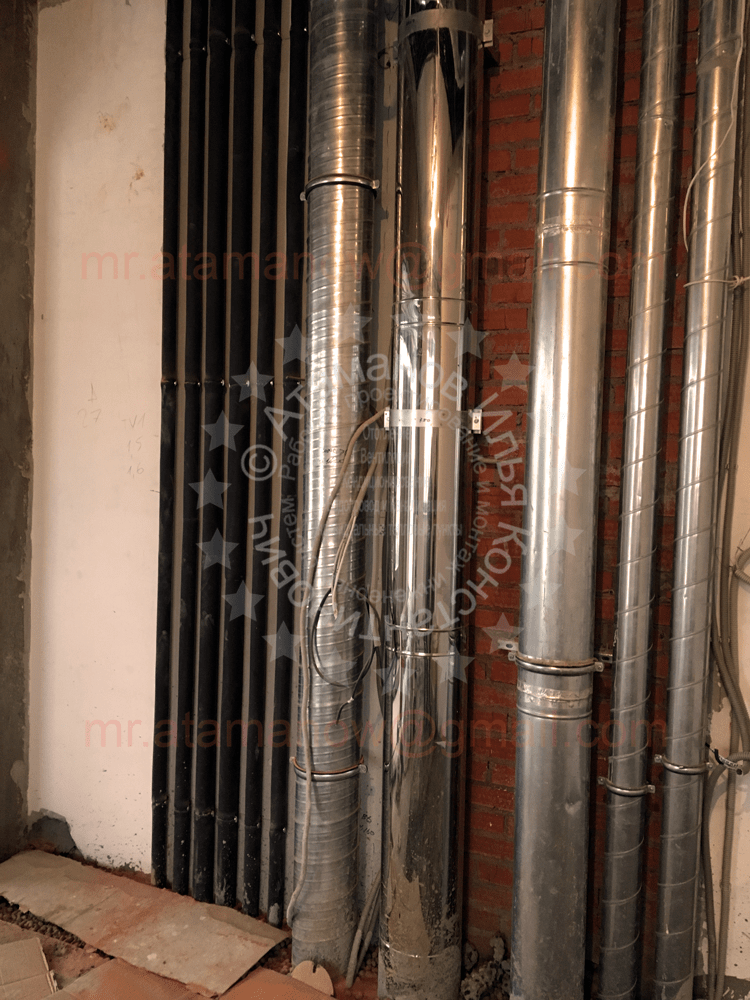

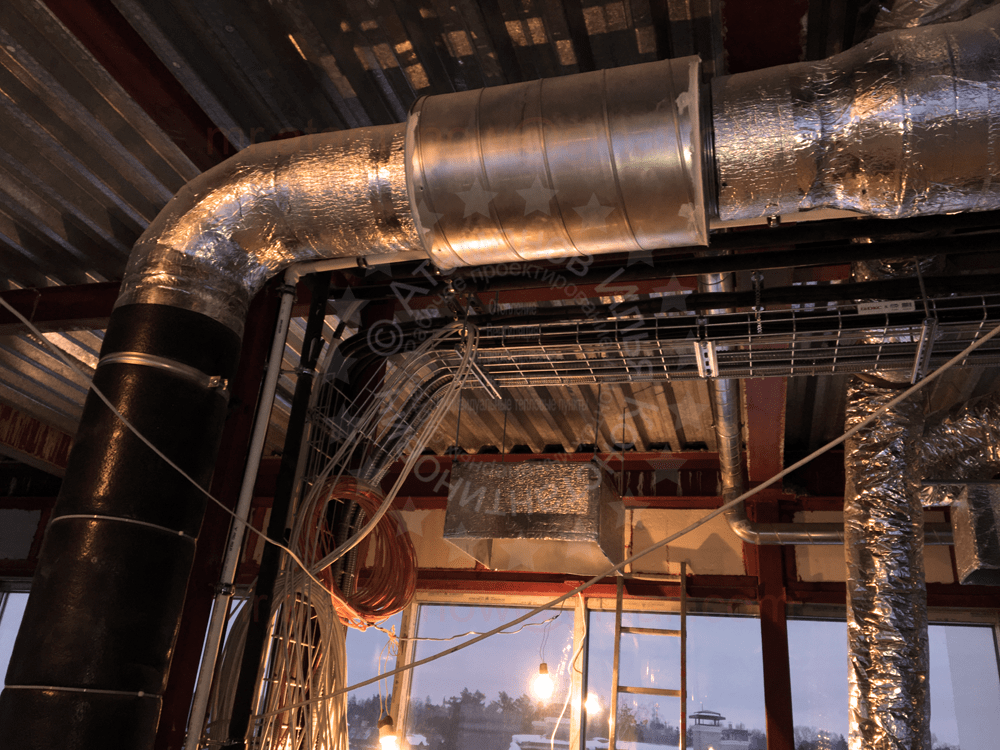

Монтаж трасс вентиляции

Монтаж трасс вентиляции

Особенности проекта

Подробнее о работах.
Заказчиком стояла цель максимально использовать запотолочное пространство мансарды и пространство фальш этажа мансарды, а также перевооружить существующиие шахты естественной вентиляции под механическую с использованием воздуховодов (благодаря этому значительно увеличилась пропускная способность воздуха в шахтах). Раздача воздуха в жилых комнатах сверху-вниз зеркально, трассировки воздуховодов в комнтах периметральные, расчетные диаметры возуховодов используются небольших сечений, так как полностьсю справляются с обеспечением нормативного воздухообмена,и еще имеют большой плюс, так как потолки не занижаются, и сохранены дизайнерские решения в первозданном виде.

Материалы и оборудование примененное в проекте Вентиляции и Кондиционирования.

Подробнее об оборудовании.
В проекте использовано оборудование следующих фирм изготовителей:
FUJITSU (Япония) – кондиционеры.
LESSAR (Чехия) – кондиционеры.
ПЕНОФОЛ (Россия) - изоляция.
ВЕНТС (Украина) – вентиляторы.
VENTMACHINE (Россия) приточные установки.
SAUERMANN (Франция) Дренажные насосы.
АРКТИКА (Россия) - Приточные и вытяжные решетки (АДН).
MUELLER (США) - Медная труба отожженная (медь 99,99% (стандарт ASTM B 280)).
DEC (Нидерланды) - SONODEC Теплоизолированные гибкие воздуховоды.

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1.Вентиляция и Кондиционирование.
1.Титульный лист.
2.Ведомость рабочих чертежей основного комплекта.
3.Общие данные.Пояснительная записка.
4.Таблица воздухообменов.
5.Характеристика отопительно-вентиляционной системы.
6.Характеристика систем кондиционирования
7.Вентиляция и кондиционирование.План Цокольного этажа.
8.Вентиляция и кондиционирование.План Первого этажа.
9.Вентиляция и кондиционирование.План Второго этажа.
10.Вентиляция и кондиционирование.План Мансарды (пространство фальшпола).
11.Вентиляция и кондиционирование.План Мансарды (запотолочное пространство).
12.Вентиляция и кондиционирование.План кровли.
13.Вентиляция. Схемы.
14.Кондиционирование. Схемы.Схемы дренажа системы кондиционирования.
15.Спецификация изделий и материалов.


Как оставить заявку на проект?

Если вам нужен проект, Вы можете оставить Заявку на приобретение проекта, по телефону +7(921)417-75-22 спросить Илью Константиновича. Время для звонка: Пн.-Птн. с 12-00 до 18-00, Сб.,Вскр. с 16-00 до 18-00. Или вы можете в любое удобное для вас время (24 часа в сутки) отправить письмо с заявкой на проектные работы, с темой письма "Новый заказ", на почту selectclima@outlook.com , обязательно укажите в заявке ваше Ф.И.О., должность (при наличии), контактные телефоны, прикрепите архитектуру коттеджа, укажите желаемое место расположения вент. камеры, а также по возможности прикрепите к письму опросные листы для составления технического задания.

C уважением Атаманов И.К.
