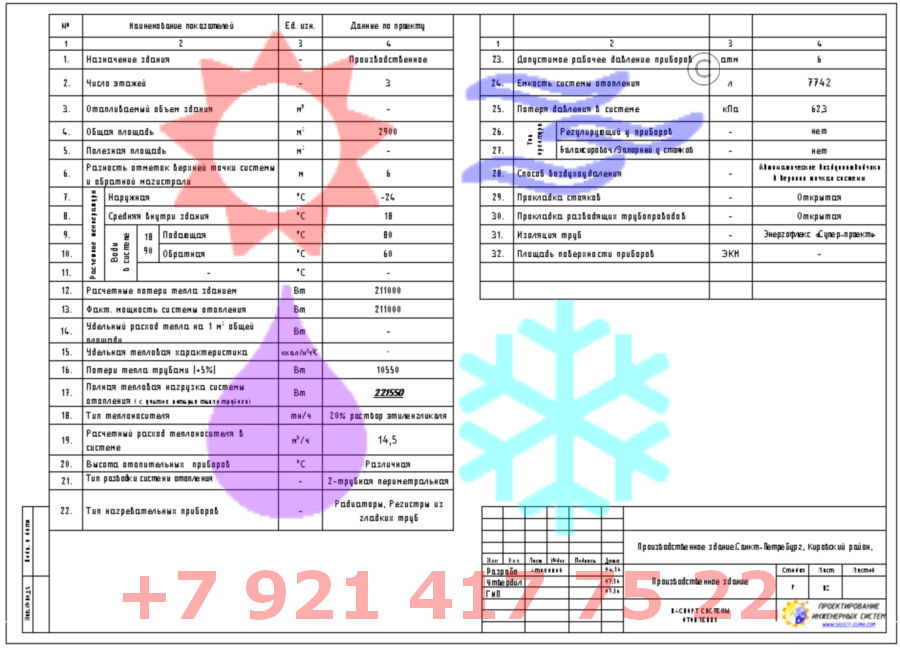

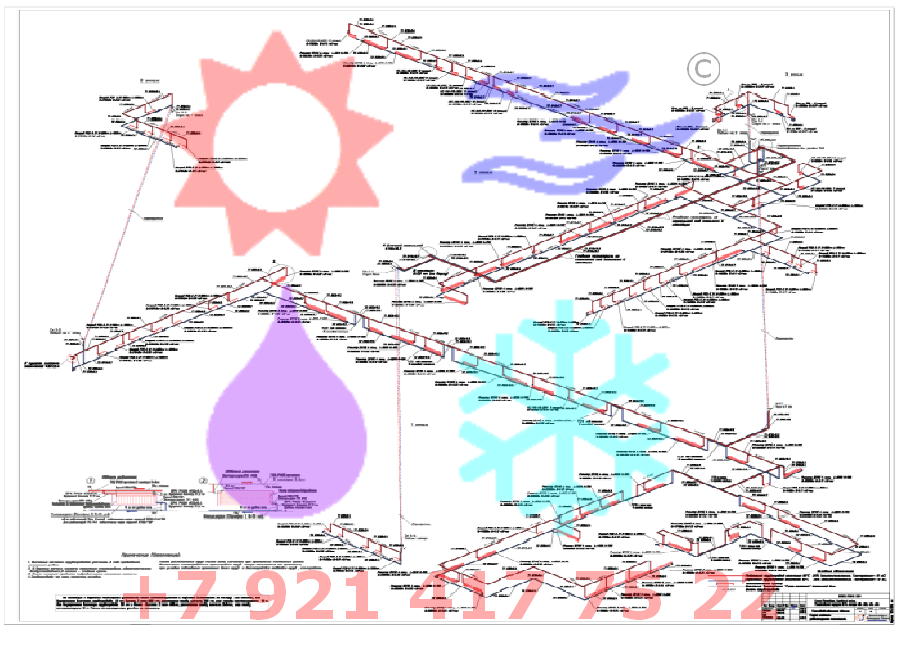

Проект (Рабочая документация) «Отопления» (ОВ1) производственного здания, расположенного по адресу Россия, г.Санкт-Петребург, Кировский район, разработан на основании: • Архитектурно-строительных чертежей (Планы ПИБ). • Фактических замеров выполненных на объекте. • Требований нормативных документов России и Европейских рекомендаций. Краткая характеристика проектируемого сооружения Проектируемое здание представляет собой 3-этажное здание, предназначенное для производства (легкая промышленность). Здание имеет в своем составе: • Административные помещения (арендаторы). • Производственные помещения (арендаторы). • Санузлы. В проекте применена 2-х трубная, периметральная система отопления, с верхним розливом по стоякам, рассчитанная на температуру теплоносителя (Т1/Т2=80 °С /60 °С (∆T=20°С)), в качестве отопительных приборов используются радиаторы: стальные штампованные радиаторы «Лидея» , регистры из гладких труб, чугунные секционные отопительные приборы МС-140-500 (ГОСТ31311, пр-во. Белоруссия), с межосевым расстоянием 500 мм, (с заводской окраской (грунтовкой ГФ-021 в 1 слой, и эмалью (цвет белый) ПФ-115. в 2 слоя)), а также регистры из гладких труб. В нижних участках системы установить сливные краны, в верхних участках системы, автоматические воздухоотводчики, на всех стояках установить запорную отсекающую арматуру. Все стояки и лежаки выполнены из полипропиленовой трубы, армированной стекловолокном марки SPK (PN25), стояки и лежаки исполнены различных диаметров. Все подводки к отопительным приборам выполнены, полипропиленовой трубой армированной стекловолокном , марки SPK (PN25 или аналог), производства Турция-Германия, диаметр всех подводок к регистрам и радиаторам 32х5,4 (внутренний диаметр 21,2 мм). Расстояние между опорами крепления полипропиленовых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см. На подающих и обратных магистралях установить петли компенсационные П образные (изготовить по месту) или аналоги, для внутреннего диаметра трубопровода 40 мм: высота 2 плеч 600 мм, расстояние между плечами 300 мм, шаг между компенсаторами 10 м, для внутреннего диаметра трубопровода 50 мм и более : высота 2 плеч 680мм, расстояние между плечами 340мм, шаг между компенсаторами 10 м. В системе отопления предусматриваются крепления трубопроводов с использованием резиновых прокладок. Скорость движения теплоносителя в трубопроводах принята не более значений установленных СП 60.13330.2012.. После окончания монтажных работ монтажной организацией, согласно СП 73.13330.2012 должны быть выполнены испытания систем отопления, с составлением акта. Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80. Нормативные документы на основании которых выполнена рабочая документация: Номер документа Название документа • СП 60.13330.2012"Отопление, вентиляция и кондиционирование воздуха". • СП 131.13330.2012"Строительная климатология" • СП 124.13330.2012"Тепловые сети" • ГОСТ 21.602-2003"Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования". • СП 51.13330.2011."Защита от шума". • СП 61.13330.2012"Тепловая изоляция оборудования и трубопроводов". Пожарная безопасность в системах отопления обеспечивается следующими проектными решениями: • Здание оборудуется системами водо-гликолевого отопления; • Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок прокладываются в гильзах из негорючих материалов с последующей заделкой зазоров негорючими материалами для обеспечения нормируемого предела огнестойкости ограждения. • Приборы отопления предусмотрены с гладкой поверхностью, допускающей легкую очистку; |
|

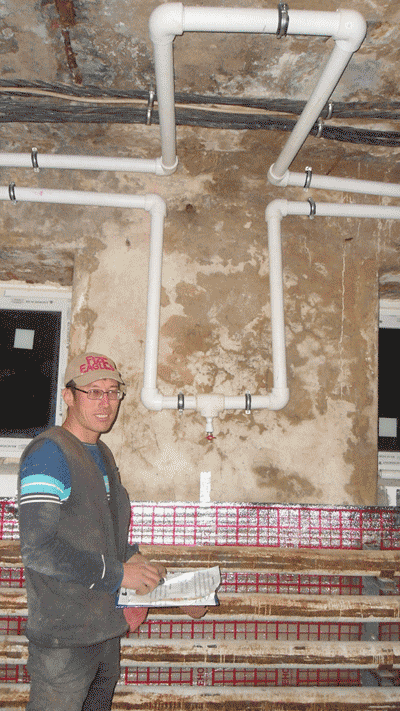

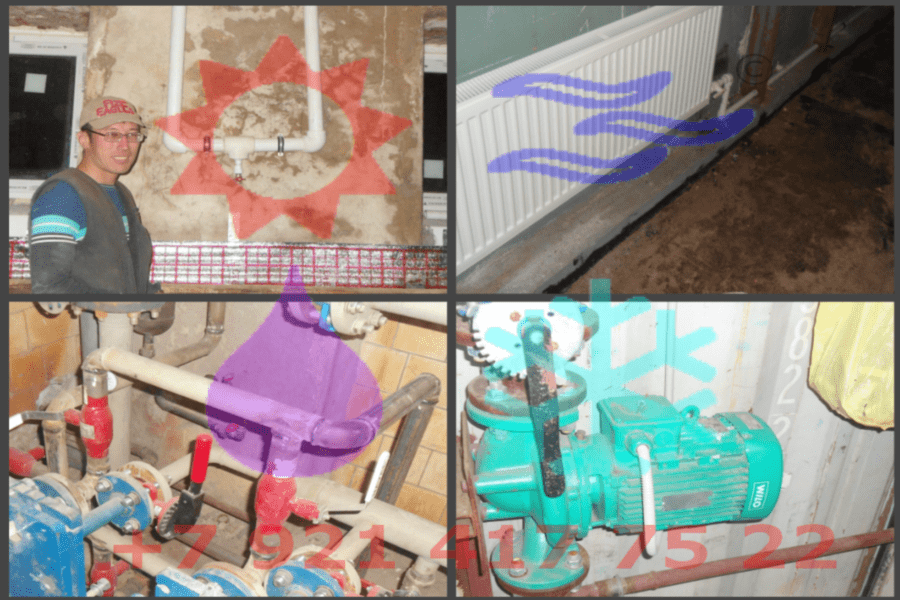

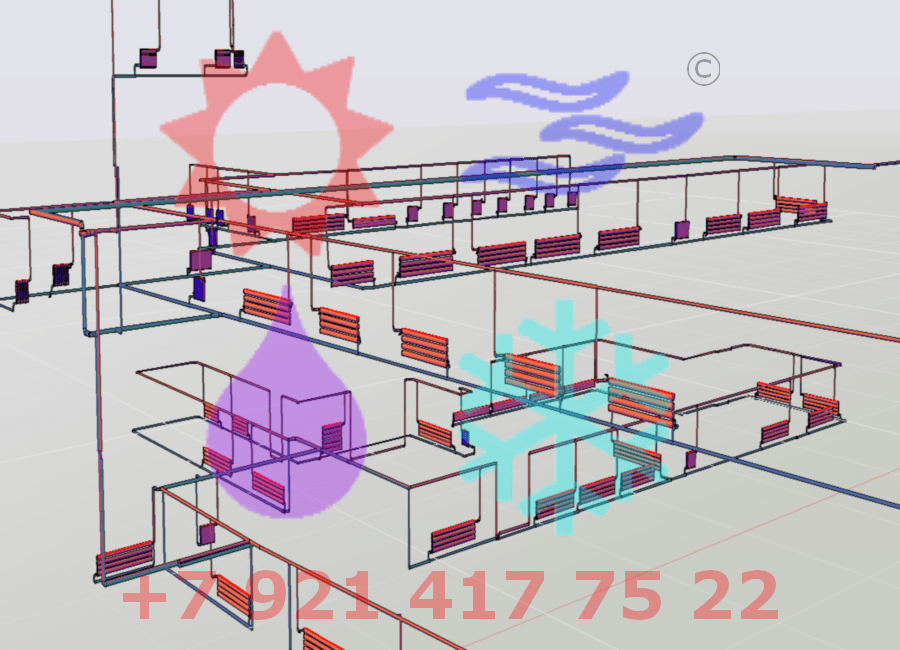

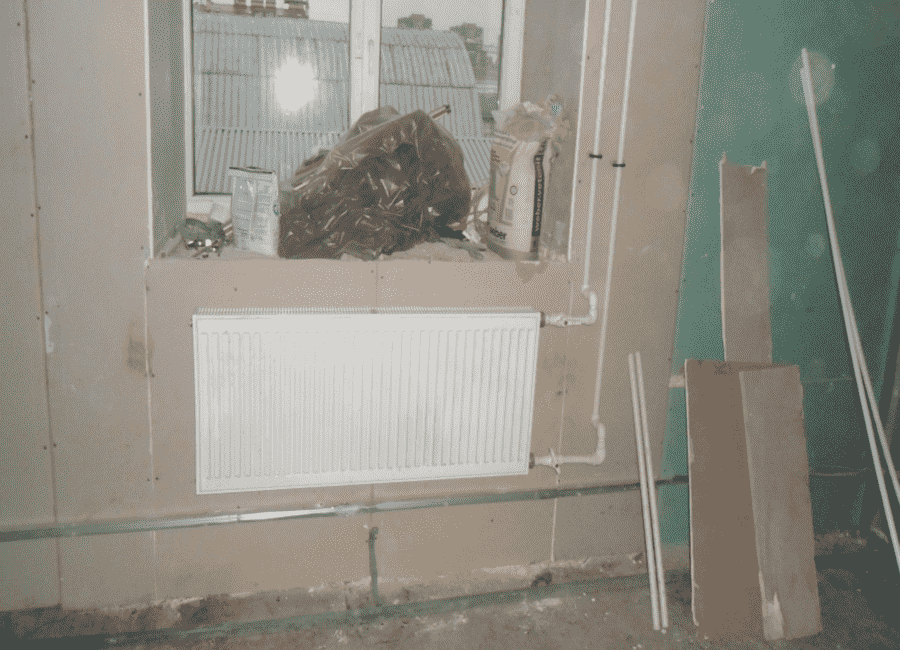

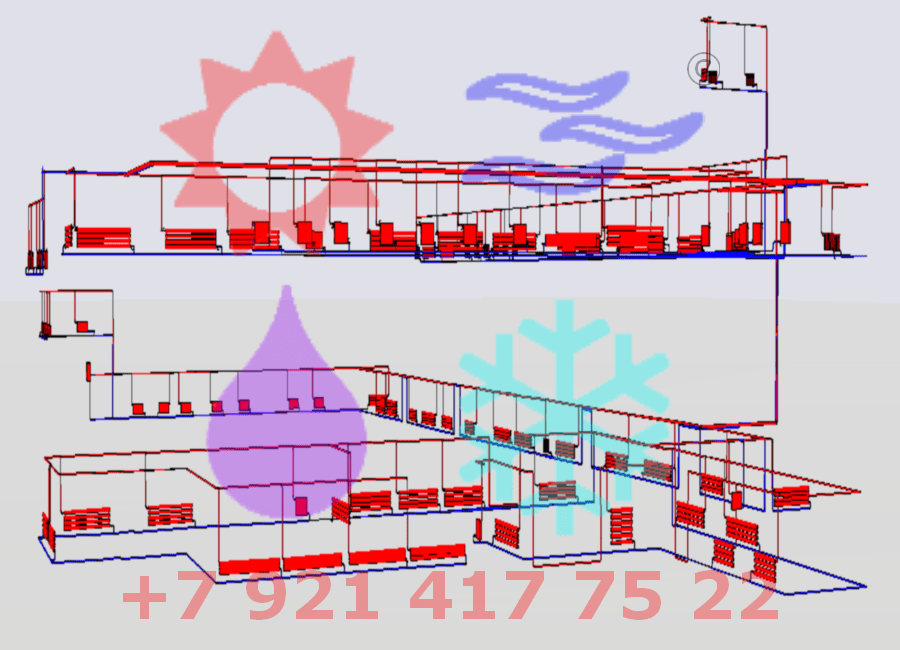

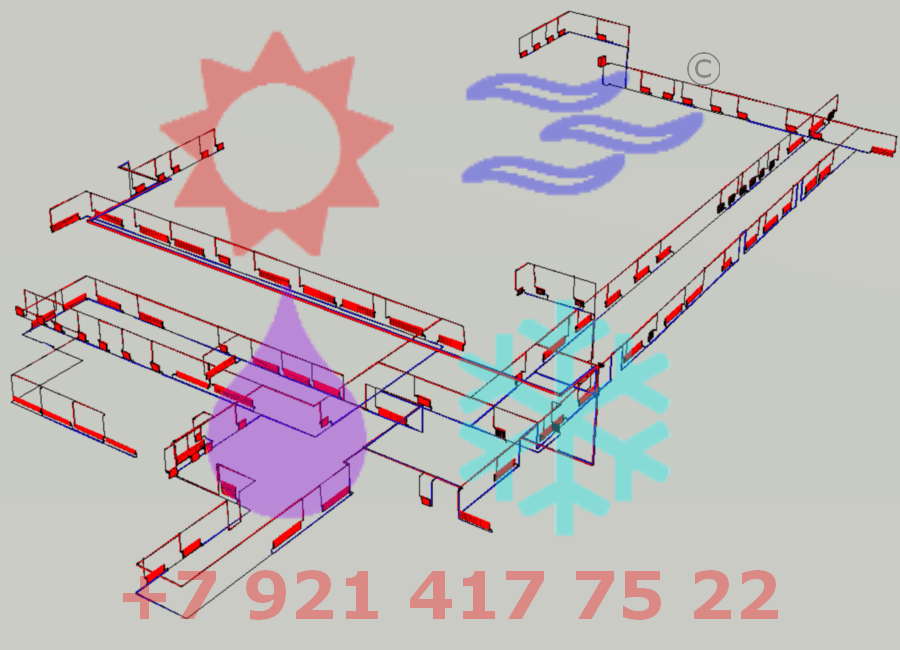

Заказчиком стояла цель применить уже существующие регистры водяного отопления и отечественне чугунные радиаторы МС-140-500, поэтому надо было заточить на них проект. Конструктивной особенностью данного рабочего проекта является решение, питать каждый этаж отдельной веткой, с последующей разводкой трубопроводов по этажу. В рабочей документации (рабочий проект) применены трубы надежные, бюджетного уровня (Basic) а именно - труба полипропиленовая, армированная стекловолокном SPK (PN25) , производства Турция-Германия, данны трубы хорошо зарекомендовали себя на рынке по критерию оптимальная цена и высокое качество. В виду особенности прокладки полипропиленовых труб, проектом предусмотрено устройство "П" образных компенсаторов. В виде отопительных приборов применены регистры из гладких труб и радаиторы. |

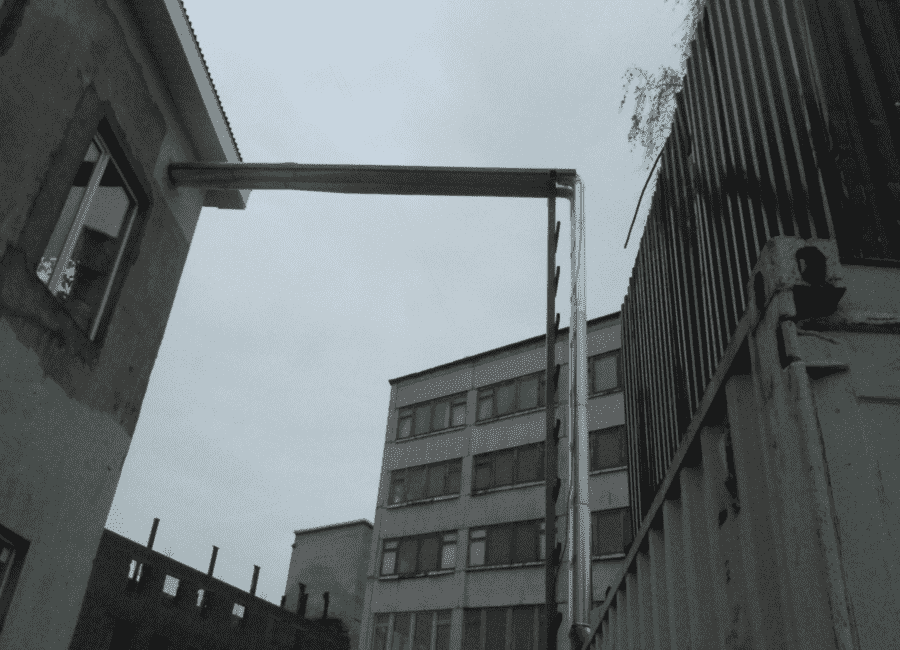

Производство тепла для отопления, обеспечивается паро-гликолевым теплообменником, мощностью 300 кВт, а также резервным дизельным БТП (300 кВт). |

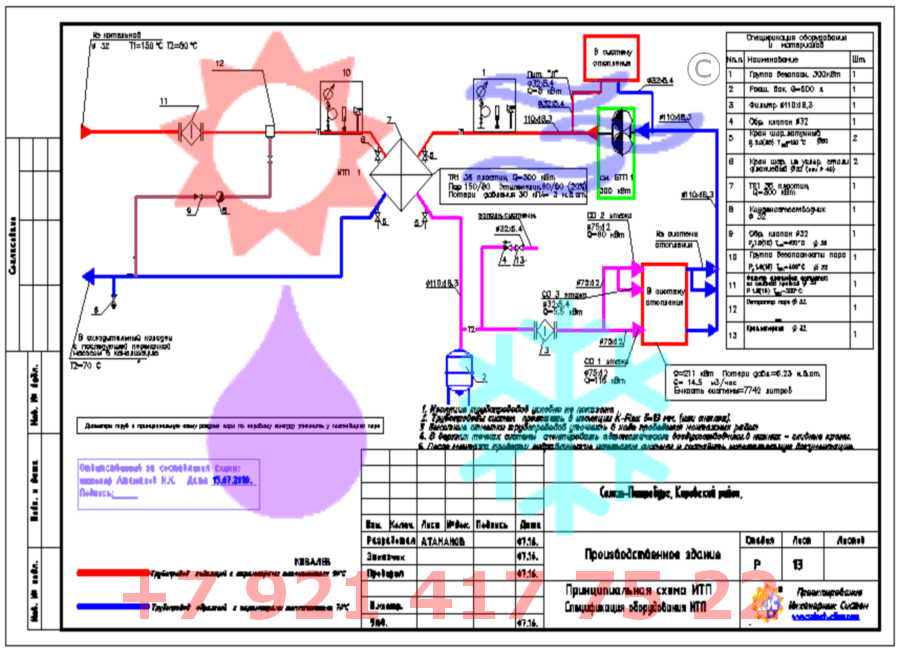

Особенностью рабочей документации (рабочего проекта) идивидуального теплового пункта, является использование паро-гликолевого теплообменника (пар поступупающий в теплообменник APV - 36 пластин (300 кВт)), питает контур основного гликолевого отопления (20% раствор этиленгликоля - температура замерзания tз.=-10°С)/), далее вступает в работу спаренный насос от БТП - WILO IPL50140-32-E1 (с использованием скользящего торцевого уплотнения (СТУ) MG1/17-G1 Q1Q1X4GG(S1)) так как пар коллатеральный продукт от промышленного производства, то после его использования в теплообменнике, он полностью утилизируется, с помощью охлаждающего колодца, с последующим сливом в канализацию (см. раздел ВК)). |
В проекте отопления применено в основном бюджетное обрудование, следующих фирм-изготовителей: 1. ТЕПЛОТЕКС APV (Россия, Санкт-Петербург) – Отечественные теплообменники. 2. ЭНЕРГОФЛЕКС (Россия) -Теплоизоляция Энергофлекс "Супер Протект". |
|
