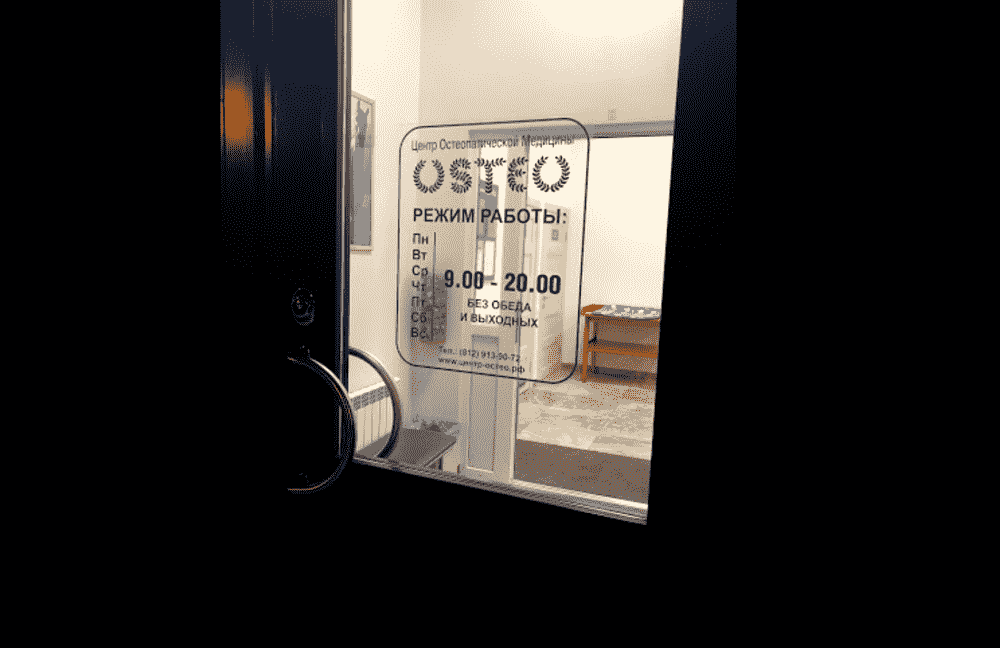

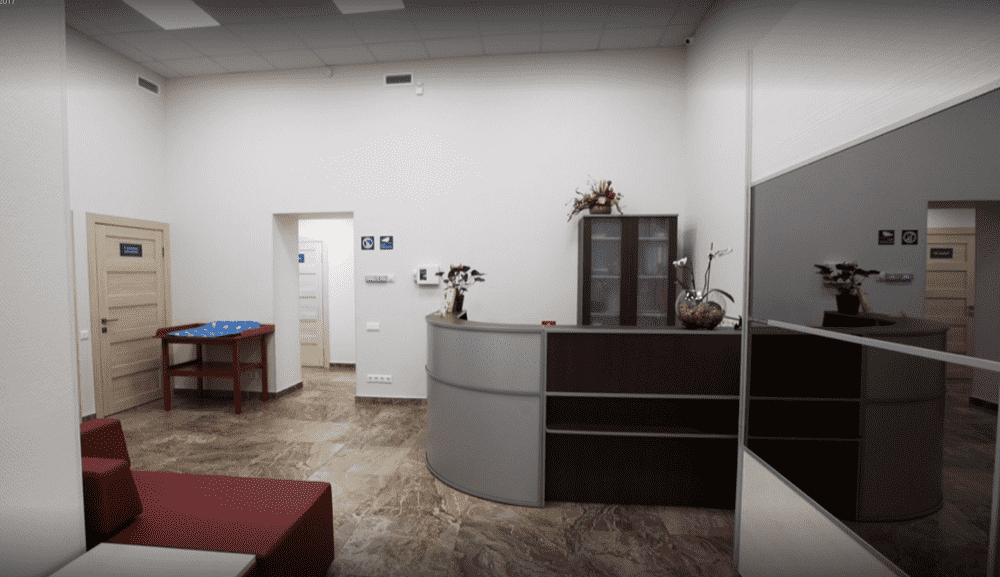

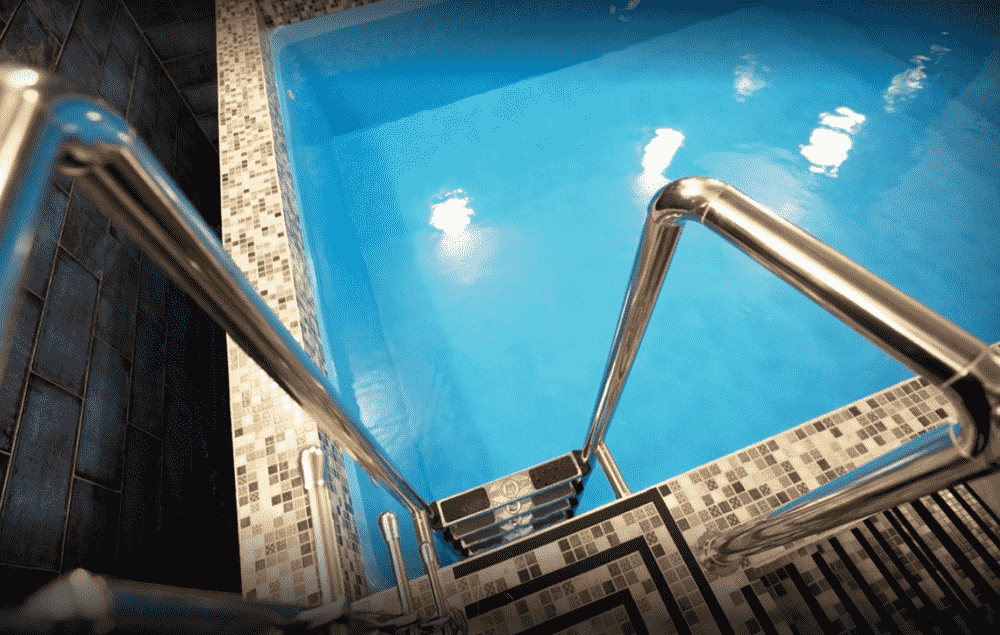

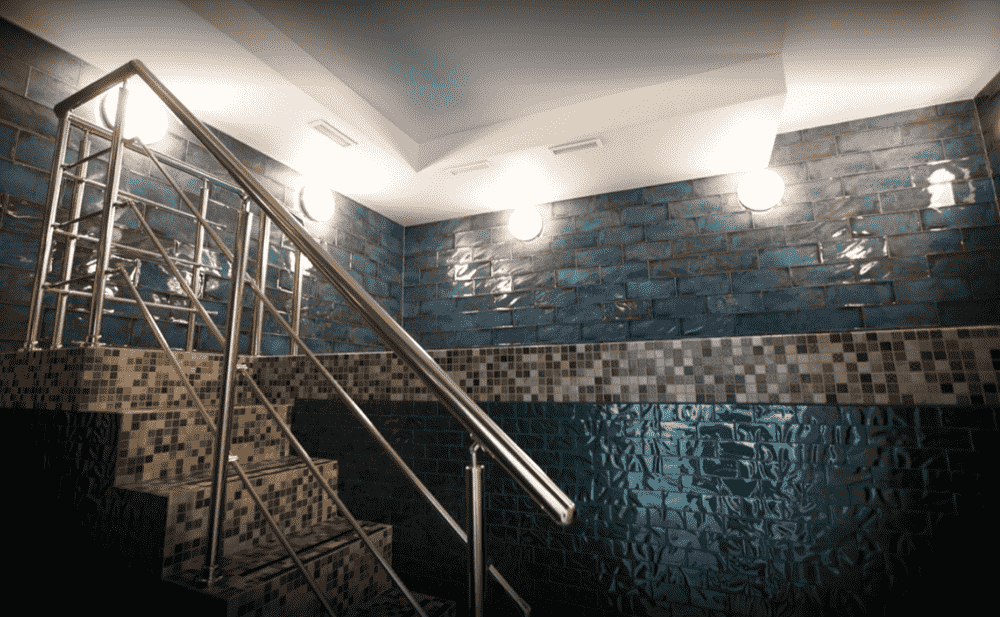

Фото объекта:

Мед. центр с бассейном 250 м² Санкт-Петербург.

Мед. центр с бассейном 250 м² Санкт-Петербург.

Мед. центр с бассейном 250 м² Санкт-Петербург.

Мед. центр с бассейном 250 м² Санкт-Петербург.

Мед. центр с бассейном 250 м² Санкт-Петербург.

Ваша выгода

Имея готовый проект на руках Вы можете провети тендер (разослать проект в 3-5 монтажных фирм и каждая Вам даст свою цену), и Вы выберите лучшую. В конце концов если захотите сможете сделать монтаж и запуск системы сами, имея проект.

Нужен проект?

Вы можете заказать проектные работы, оставив заявку по телефону +7 921 417 75 22 или нажав здесь



Цель проекта

Сократить подачу тепла на теплоснабжение калориферов системы вентиляции бассейна.Задача решена при помощеи, рекуператора на базе реверсивного теплового насоса. Проект выполнен, для монтажной компании, объект введен в эксплуатацию.

Инженерные решения

Кратко по каждому разделу.
Вентиляция , теплоснабжение вентиляции, кондиционирование
Проектом предусмотрены системы:
• П1-В1 Вентиляции бассейна на базе Climate 038 ER
• П2-В2 админ. помещения на базе Climate 042 ER
• Вентиляции из санузлов на базе Ostberg CK125
• Вентиляции из хоз. помещений на базе Ostberg CK125 Ostberg CK125
Система подогрева приточного воздуха:
• Подогрев П1-В1 на базе эл. калорифера на 6 кВт и теплоутилизатора на базе реверсивного теплового насоса на 7,29 кВт
• Подогрев П2-В2 на базе эл. калорифера на 8 кВт и теплоутилизатора на базе реверсивного теплового насоса на 11 кВт
Система охлаждения приточного воздуха:
• П1-В1 на базе реверсивного теплового насоса на 7,4 кВт
• П2-В2 на базе реверсивного теплового насоса на 11,2 кВт

Планы 1 этажа. Вентиляция.

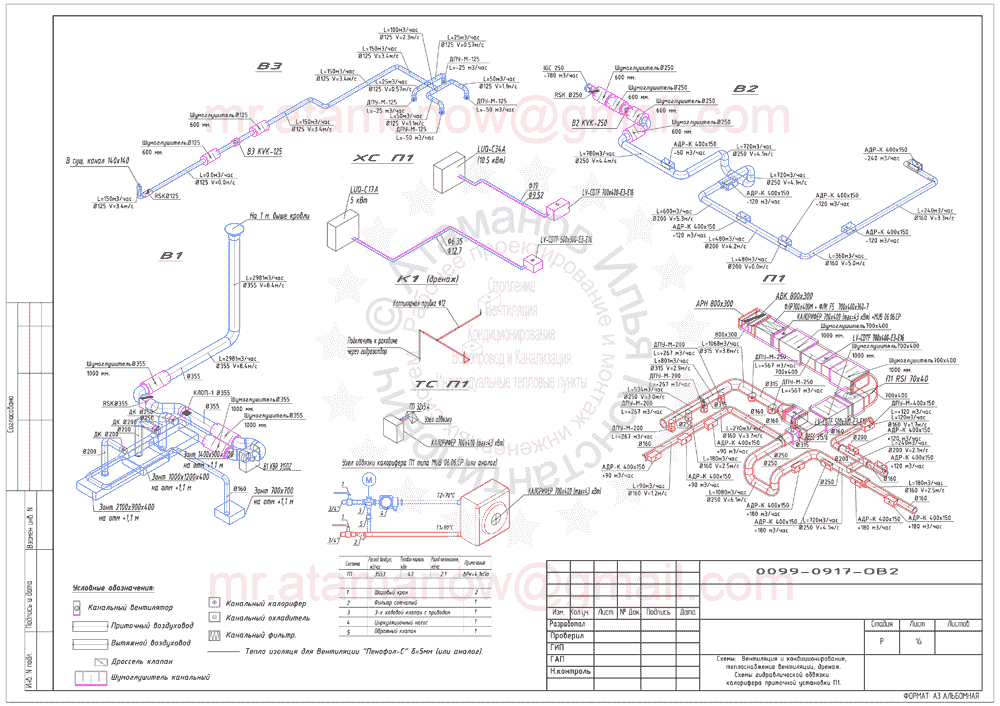

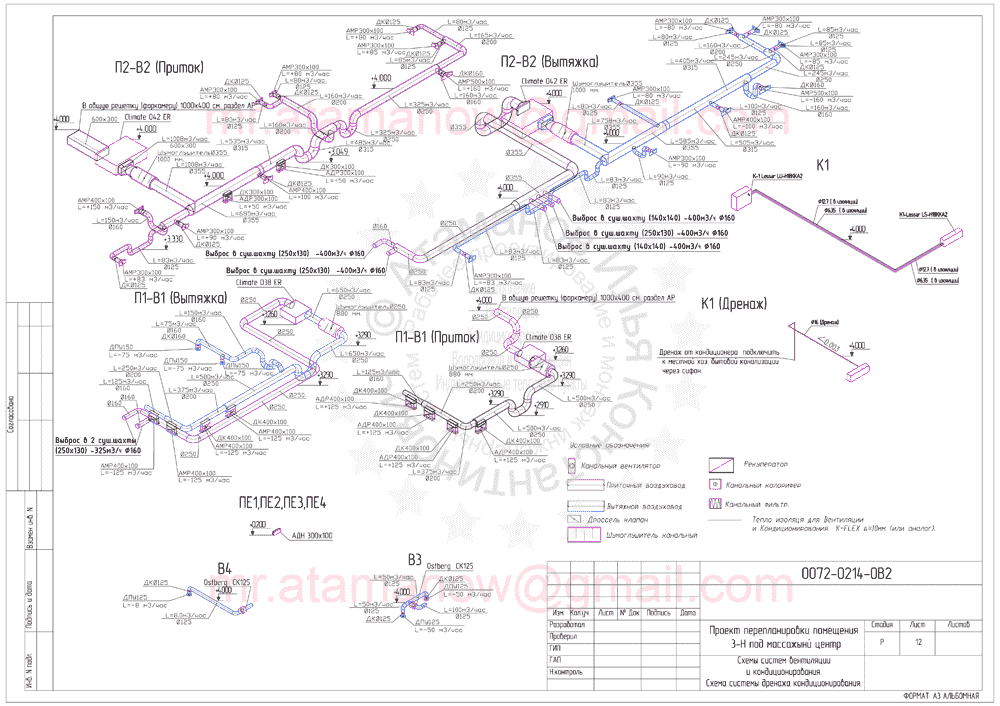

Схемы. Вентиляция.

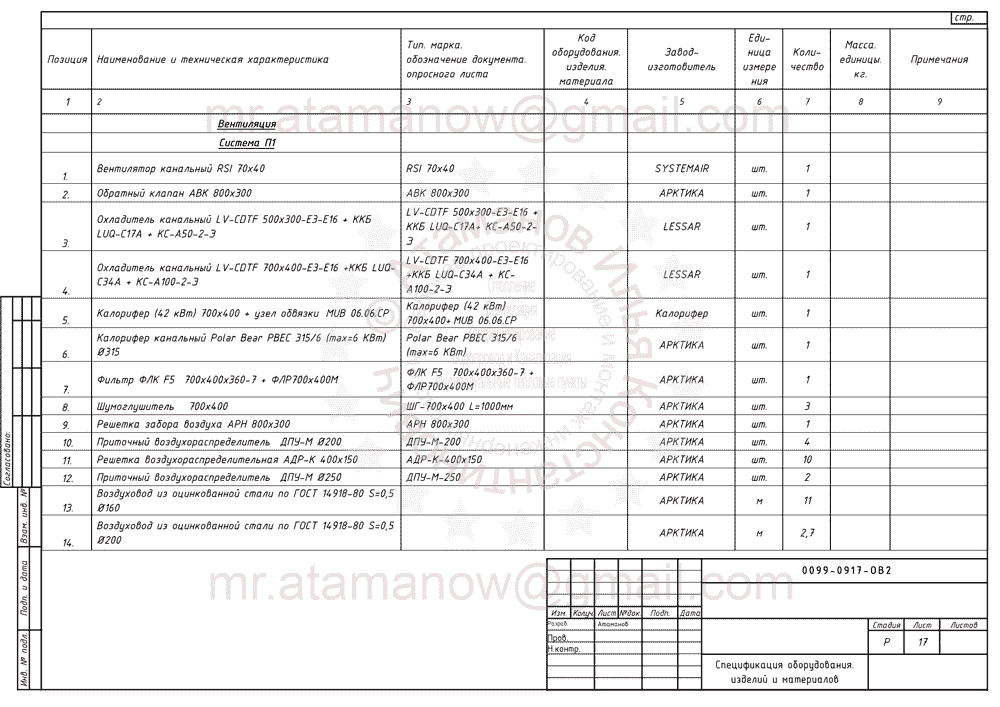

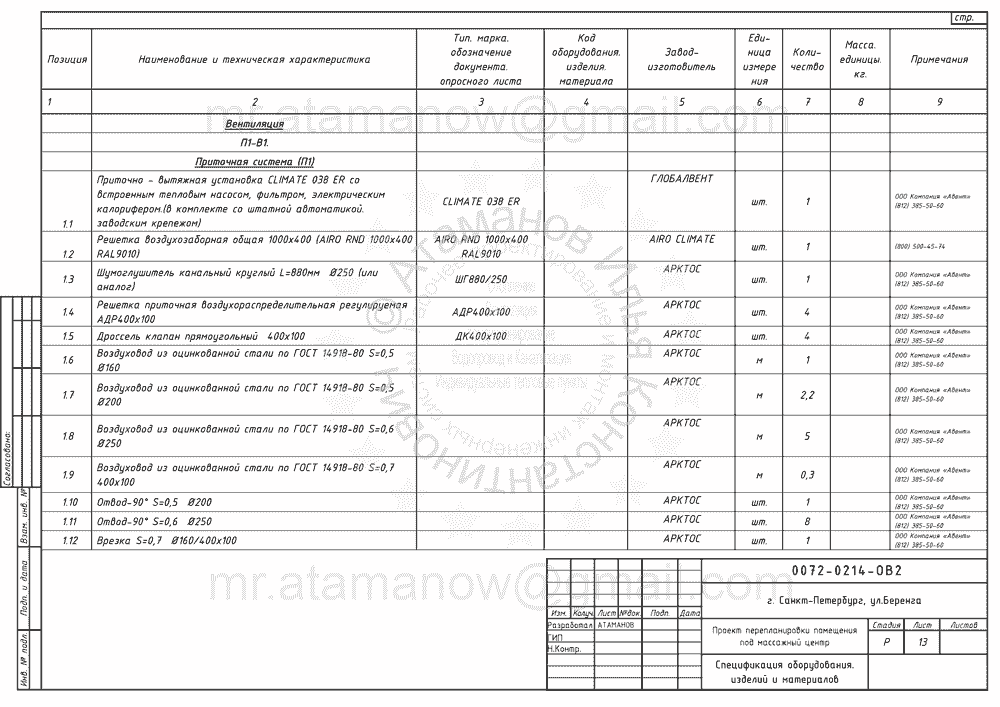

Спецификация оборудования и материалов (Фрагмент)

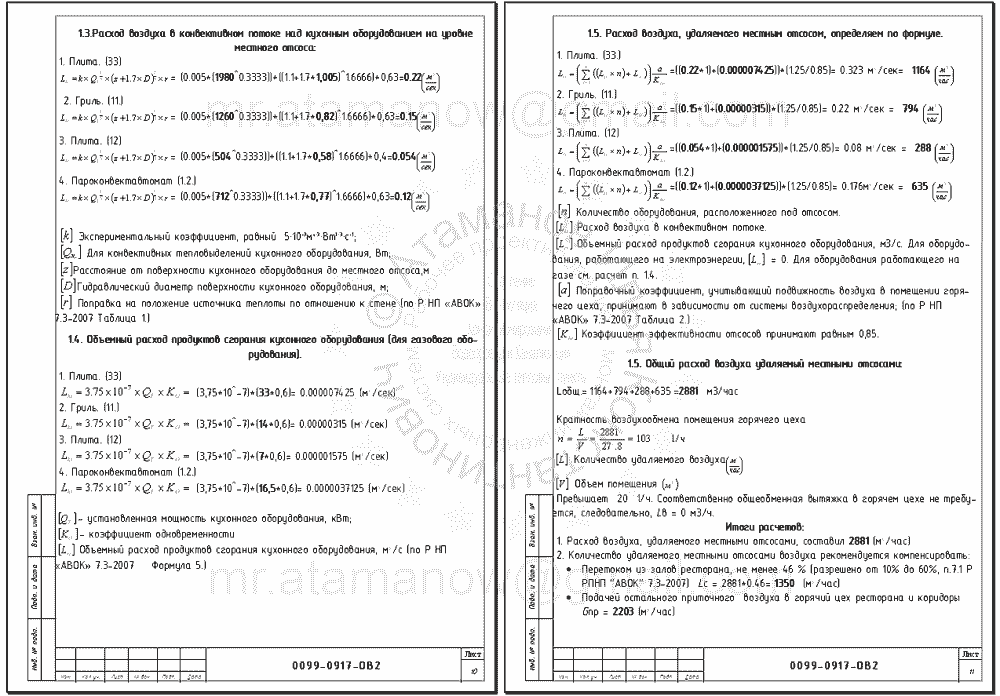

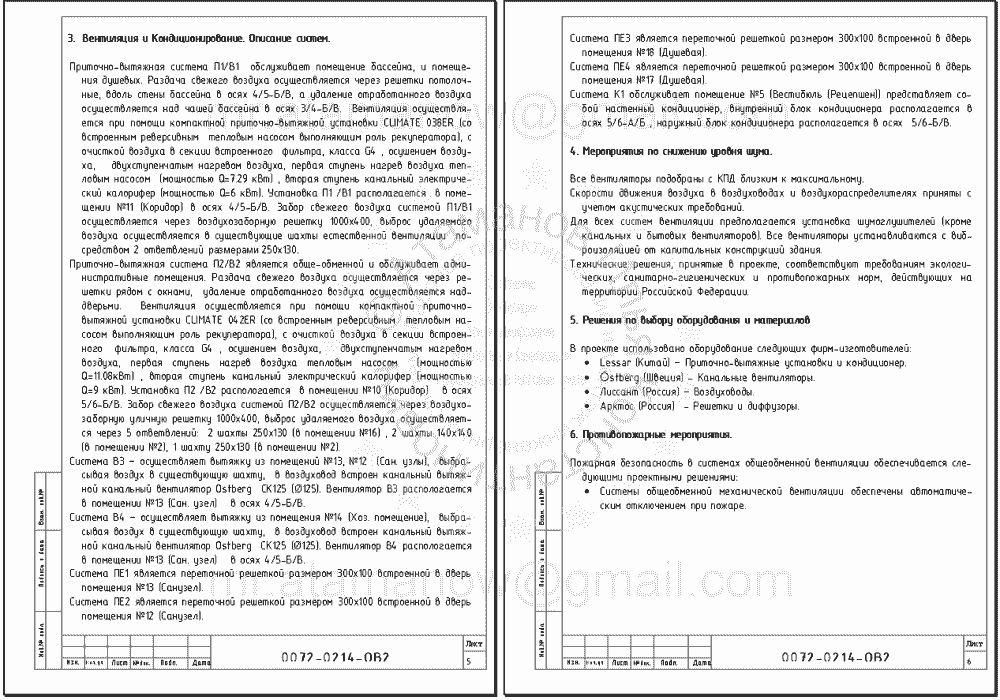

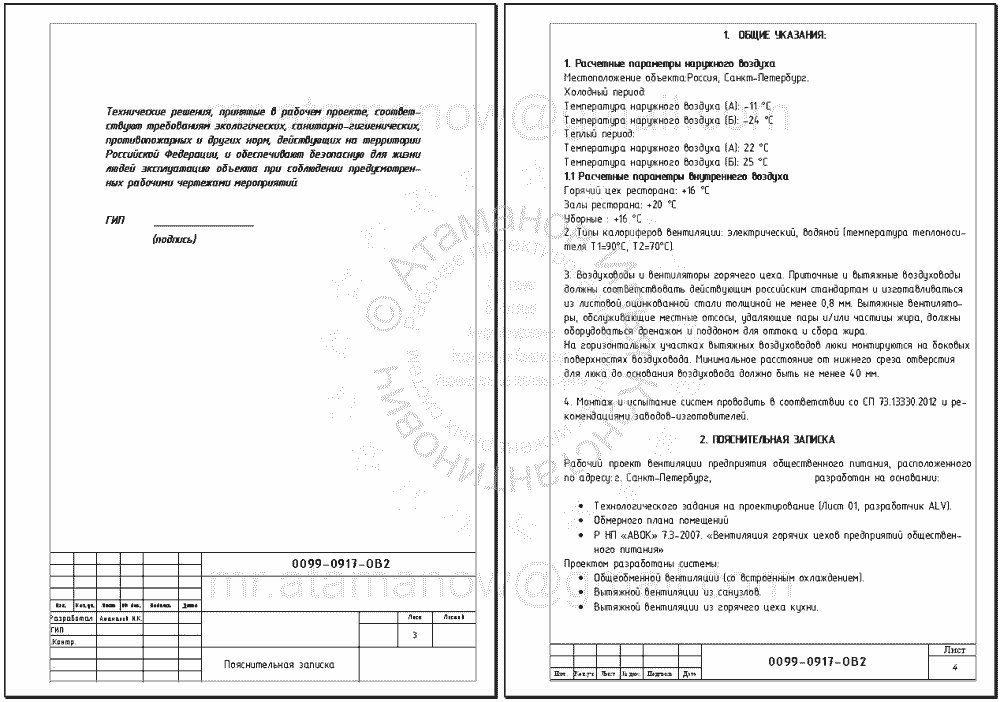

Пояснительная записка (Фрагмент)

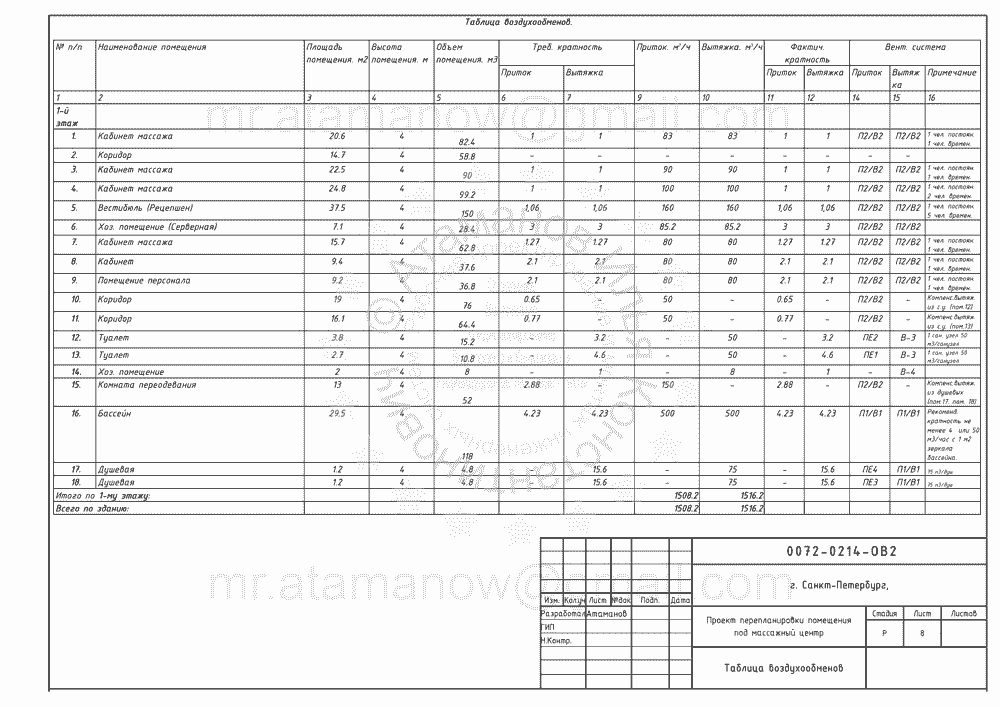

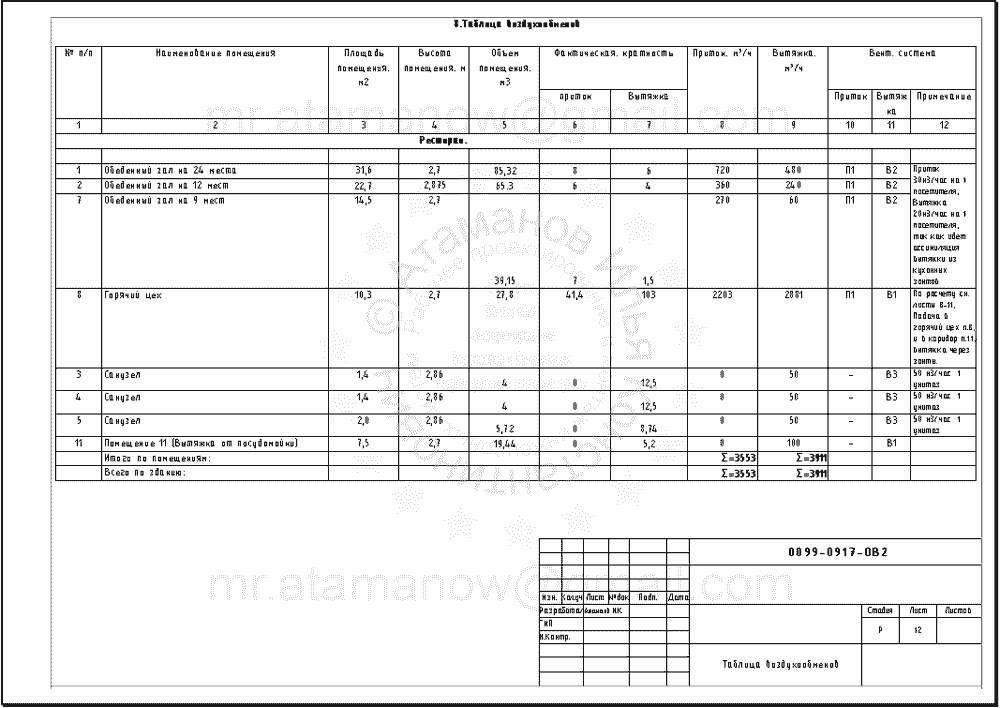

Таблица воздухообменов

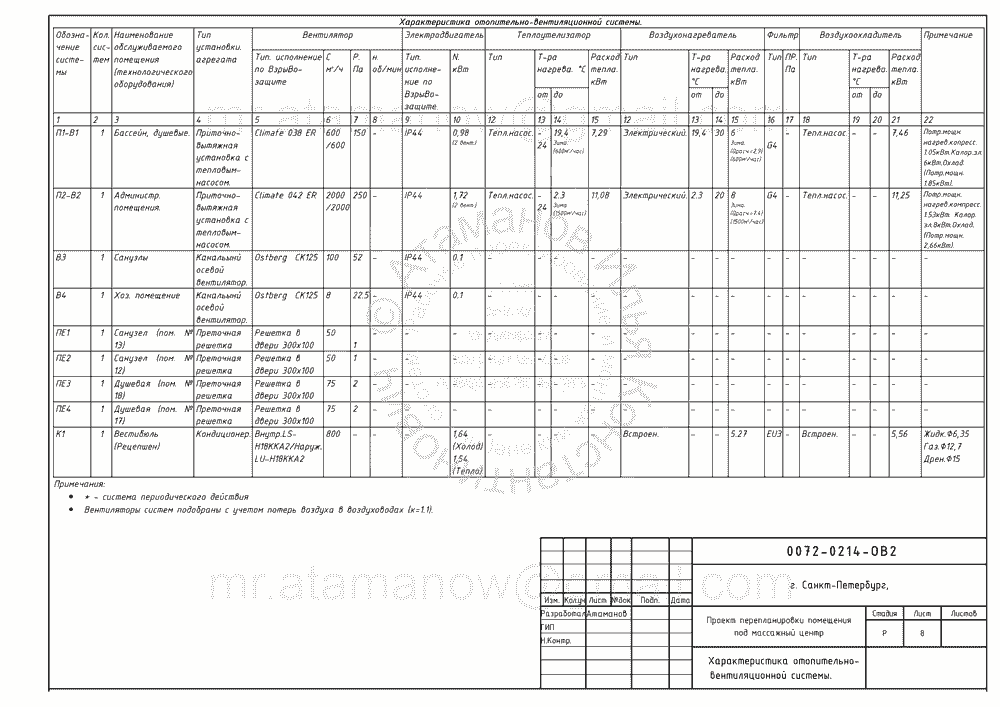

ХОВС


Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Вентиляция , теплоснабжение вентиляции, кондиционирование
1.Титульный лист.
2.Ведомость рабочих чертежей основного комплекта.
3.Общие данные.Пояснительная записка.
4.Таблица воздухообменов.
5.Характеристика отопительно-вентиляционной системы.
6.План-схема расположения установок систем.
7.Вентиляция и Кондиционирование.План 1 этажа.
8.Схемы систем вентиляции и кондиционирования.Схема системы дренажа кондиционирования.
9.Спецификация изделий и материалов.
