Фото объекта

АБК 360 м².

Выгодно

По факту, после исполнения проектных работ (Проект №106) Заказчик собственными силами закупил материалы и оборудование по проетктным спецификациям и выполнил монтаж и пусконаладку.Все системы работают отлично!

Вам нужен проект?

Вы обратились по адресу. Качество моих проектных работ подтверждено рекомендациями и опытом проектирования с 2006 года по год, вы можете посмотреть примеры работ. После выполнения проектных работ вы можете заказать монтаж и составление исполнительной документации. Вы можете оставить заявку на проект прямо сейчас, просто позвоните по телефону +7 921 417 75 22 или оставьте заявку нажав здесь

Сохраняя время

Польза от комплексного проектирования очевидна, так как время на увязывание разделов между собой не требуется.

Честность и точность — близнецы

В проекты входят точные расчеты, которые фактически экономят ваши деньги. Например в проекте Отопления есть расчет теплопотерь помещений, этот расчет нужен для определения истинной тепловой нагрузки на систему отопления.Расчет теплопотерь экономит Ваши деньги от 800 до 2200$ (при площади здания 200-360 м².)Благодаря расчету Вы купите оборудование той мощности какой надо, а не завышенной в 1,5-2 раза. А гидравлический расчет дает экономию от 200-400$. Вы покупаете те диаметры труб и насосы которые нужны, для обеспечения расчетных расходов и напоров, а не трубы на 1-2 калибра выше и мощные насосы (потребляющие в отопительный период неоправданно много электроэнергии).

Другие проекты:

Проект №0080. Отопление. Пром. здание 3000 м²

Проект №0099.Вентиляция ресторана.120 м²

Проект №0072.Вентиляция бассейна. 250 м²

Проект №0082.Вентиляция и кондиционирования особняка. 1000 м²

Еще примеры >>



Цель проекта

У Заказчика стояла цель не просто купить проект, а смонтировать жизнеспособные инженерные системы, собственными силами.Проект выполнен монтаж закончен, системы успешно работают.

Инженерные решения

Кратко по каждому разделу.
ИТП
Источником тепла для отопления, здания, является 2 настенных электрических котла подключенных в каскад, марки "Эван" Warmos-IV-9.45" со встроеным модулем GSM / WI-FI I CLIMATE. Температурный режим котельной Т1/Т2=80°С/60°С. Приготовление ГВС осуществляется двумя локальными электрическими бойлерами THERMEX ERS 150 V SILVERHEAT (указаны в разделе ВК). В качестве теплоносителя для радиаторного отопления, используется экологически безопасный для человека раствор 45% Пропиленгликоля, температура начала кристаллизации (замерзания), tк.= -26 °С.

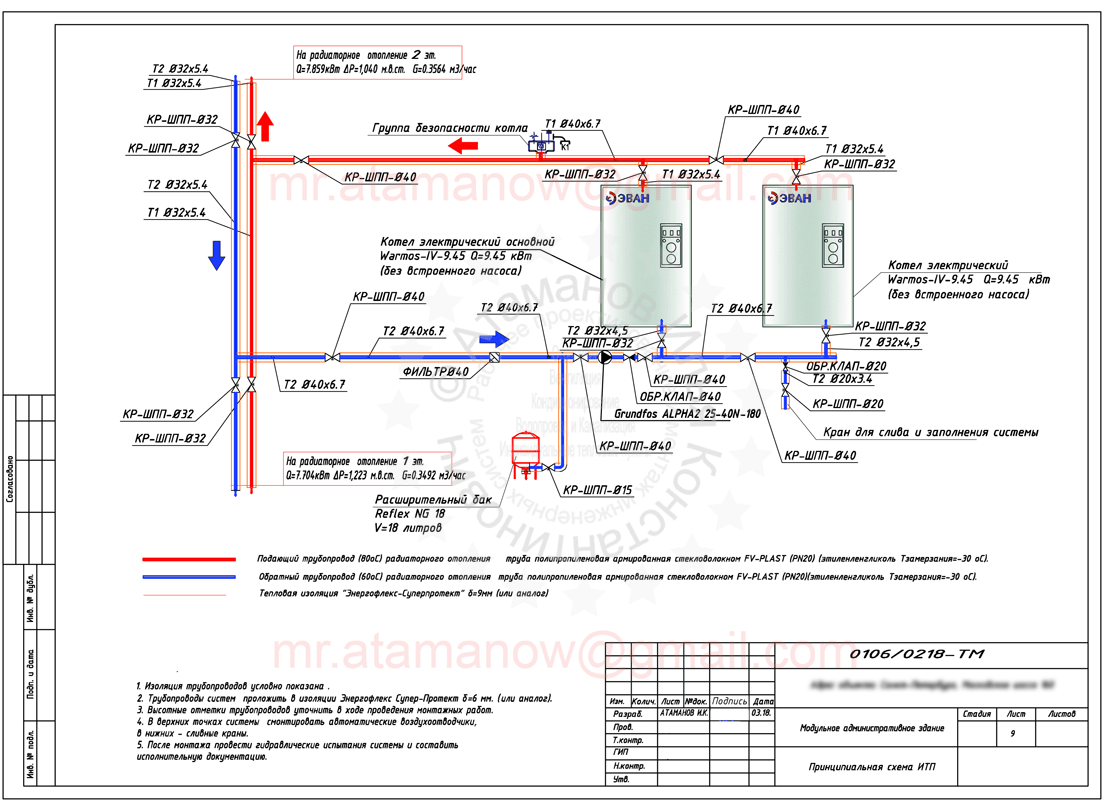

ИТП принципиальная схема по проекту.

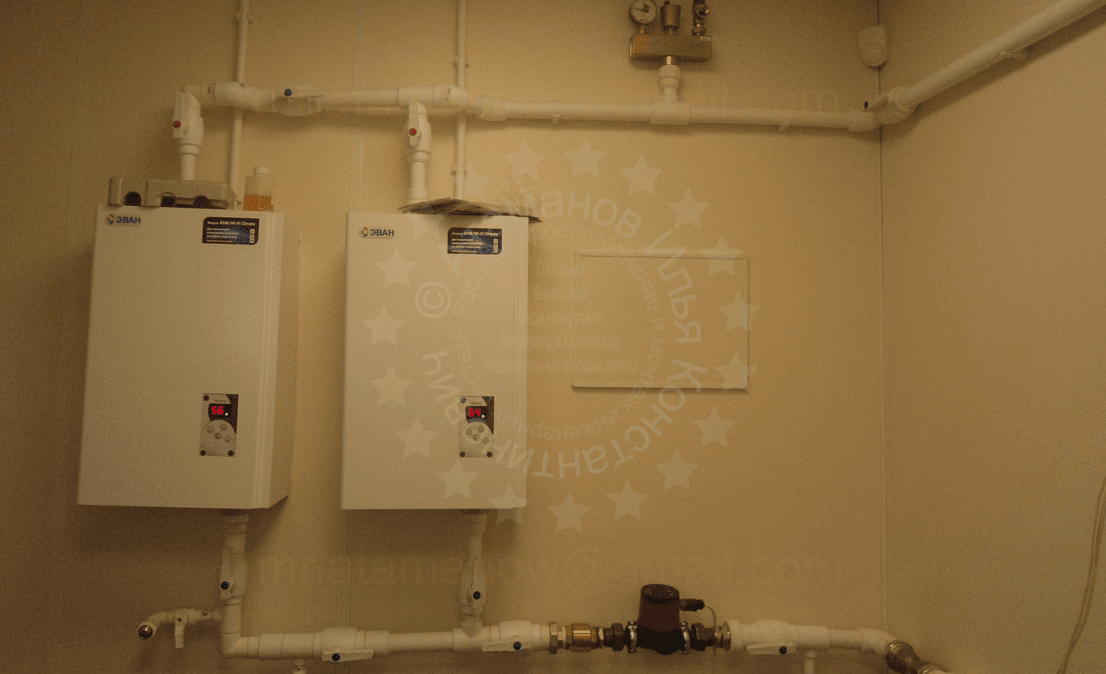

ИТП исполненный монтаж по факту

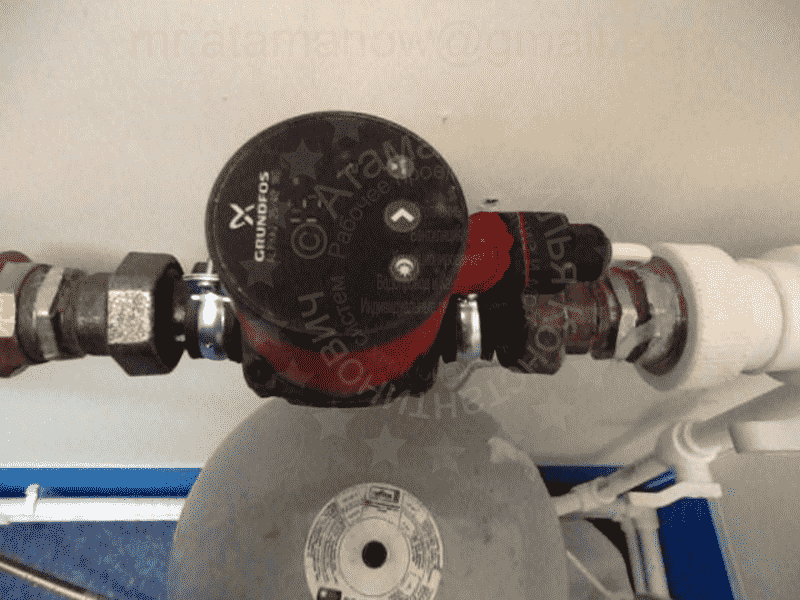

Монтаж циркуляционного насоса Grundfos Alpha2 25-40N-180

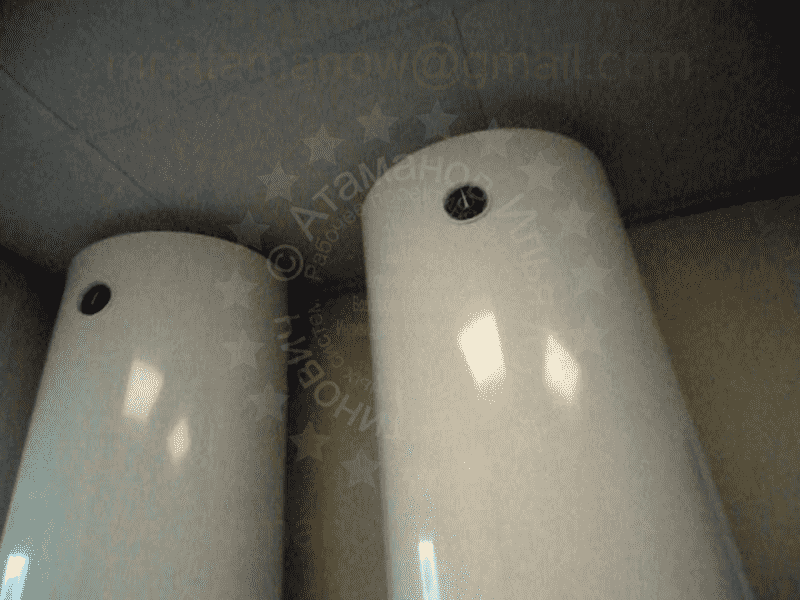

Монтаж эл.бойлеров THERMEX ERS 150 V SILVERHEAT
Радиаторное отопление
I и II этажи дома отапливаются радиаторным отоплнием. В качестве радиаторов отопления используются стальные радиаторы Purmo C11 22 с диагональным подключением. В качестве греющей трубы напольного отопления примененеа труба FV-PLAST / PN-20 DNØ20-Ø25-Ø32 мм (или аналог). Источником теплоснабжения является ИТП.

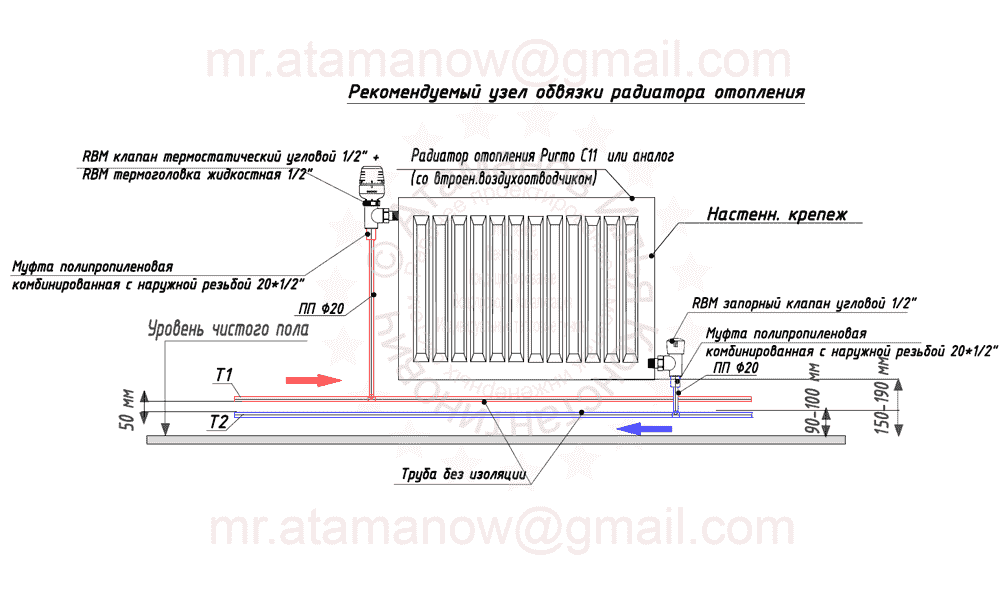

Обвязка Purmo C11 по проекту

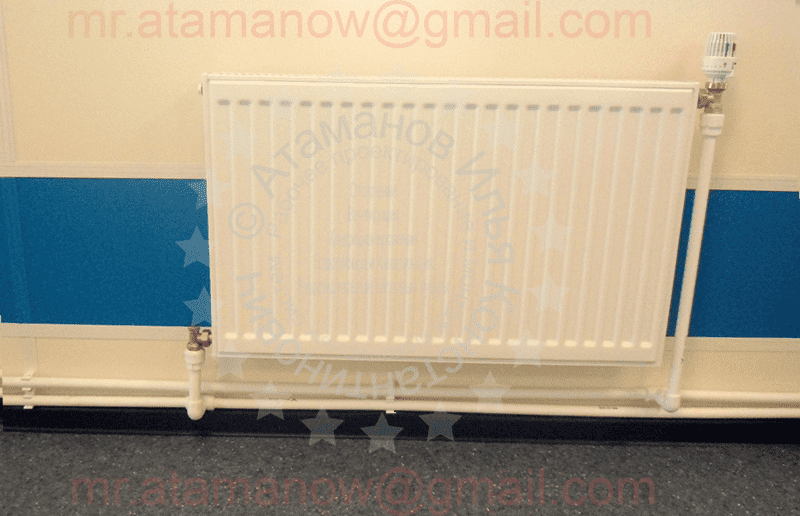

Монтаж Purmo C11 по факту

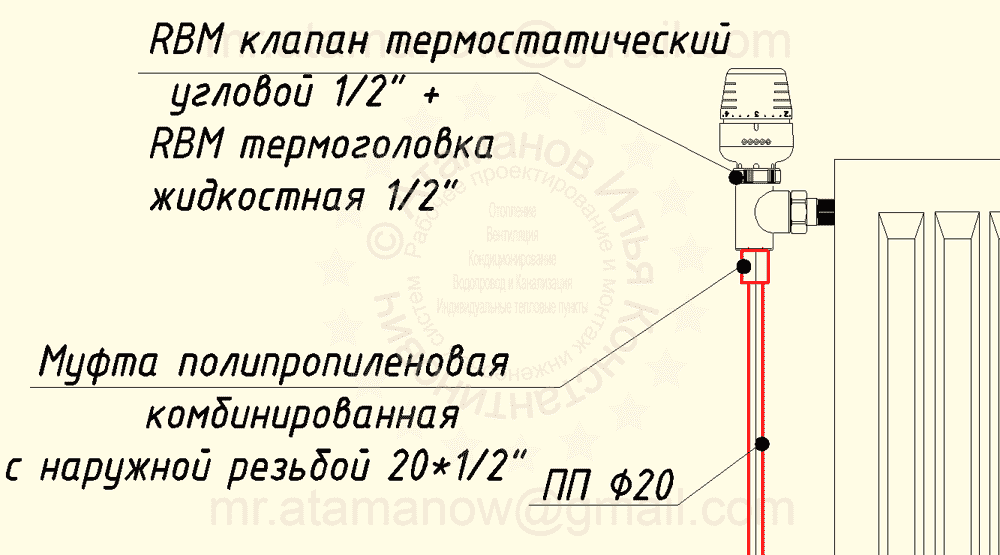

Обвязка угловой термоголовки RBM по проекту

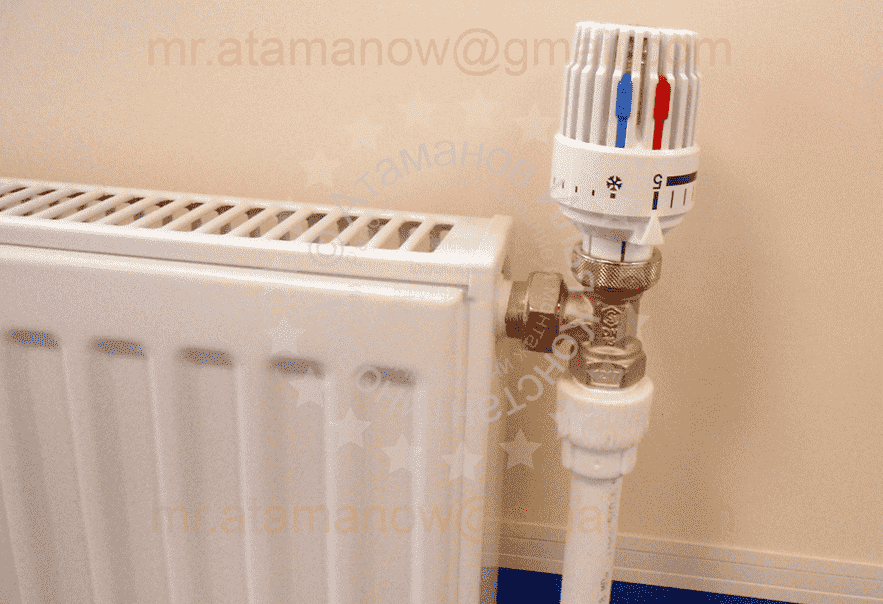

Монтаж угловой термоголовки RBM по факту

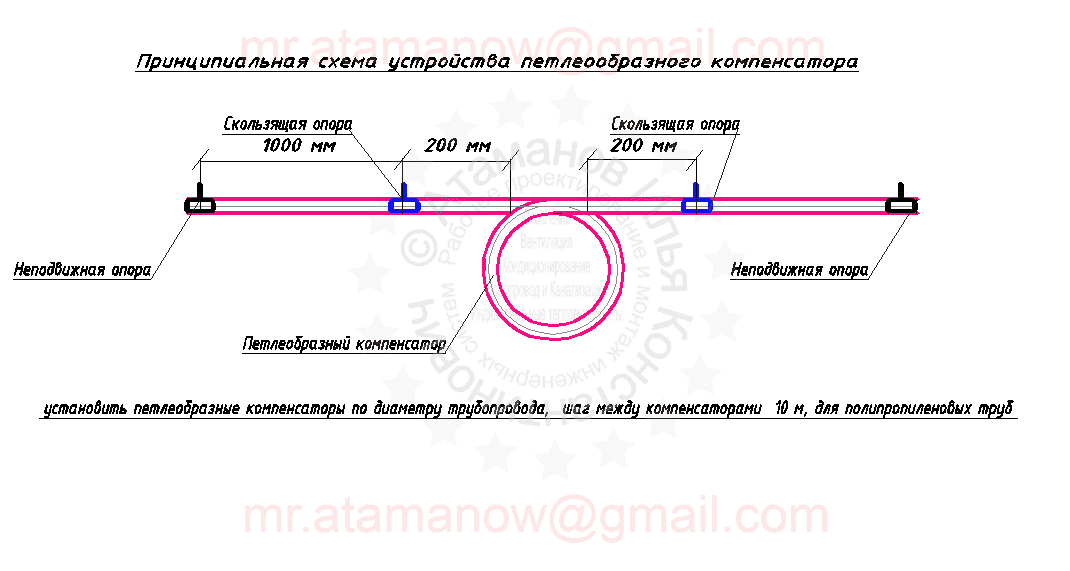

Обвязка петлеобразного компенсатора по проекту

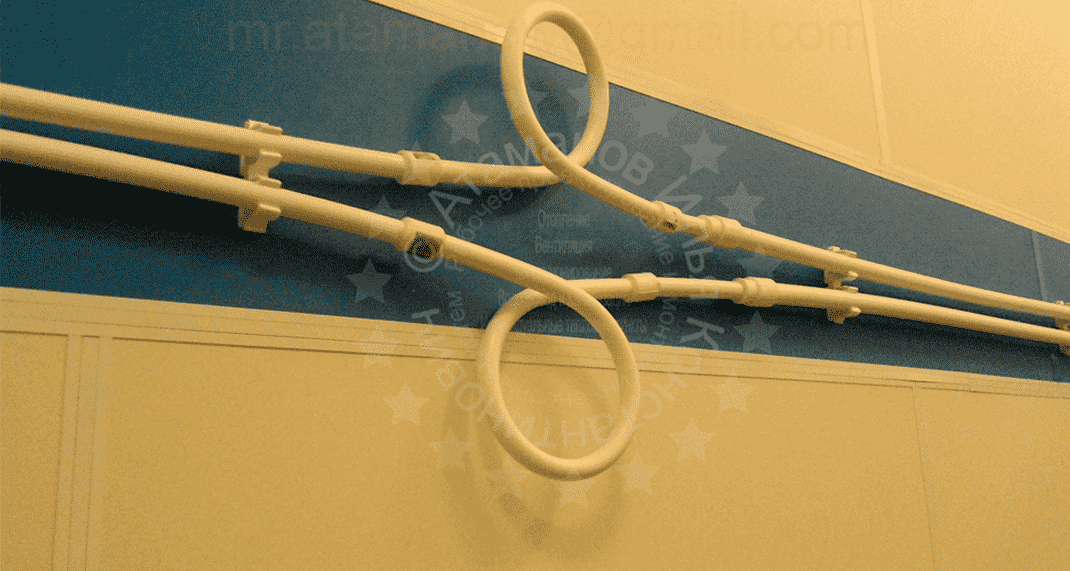

Монтаж петлеобразного компенсатора по проекту по факту

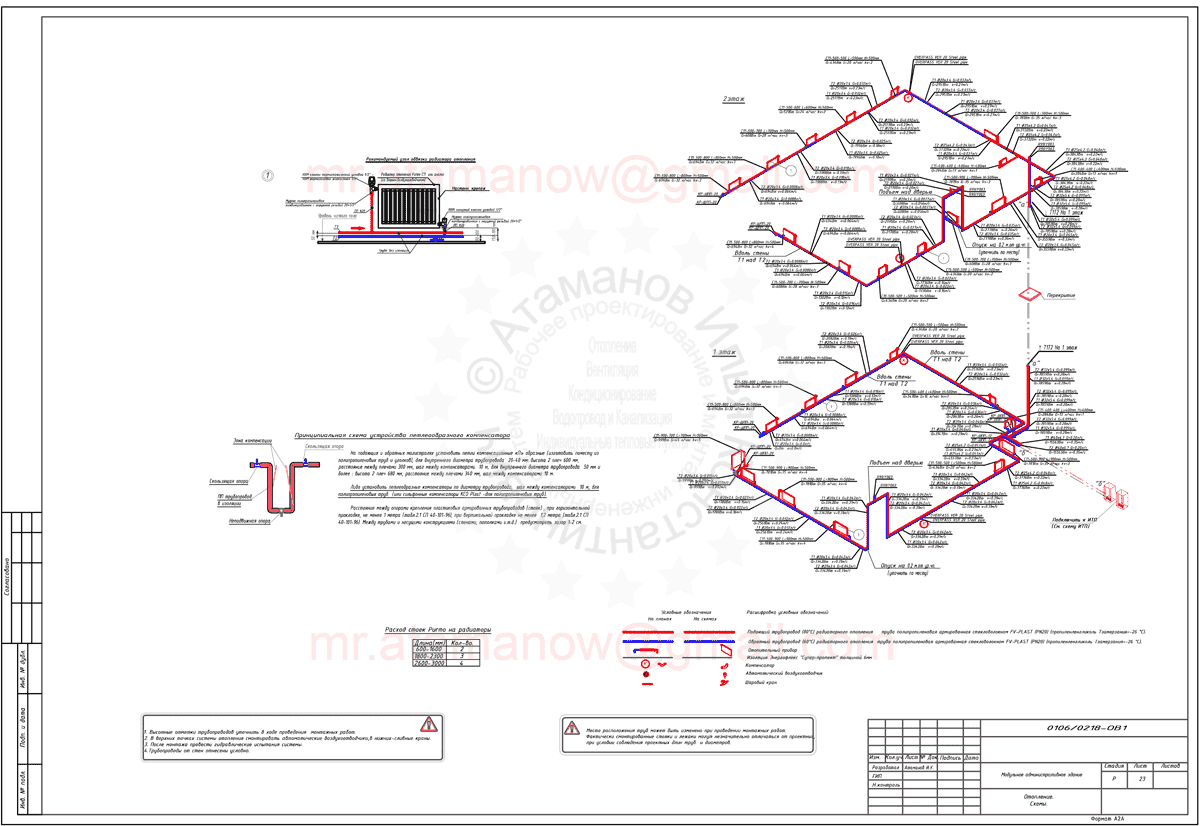

Проект отопления. Схемы.

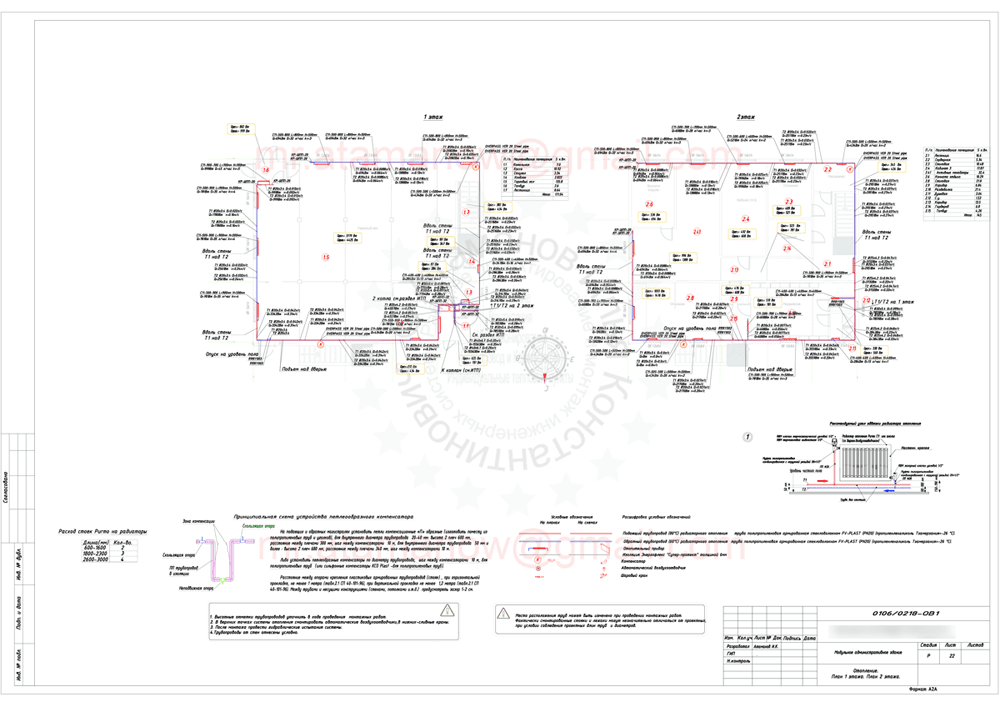

Проект отопления. Планы.

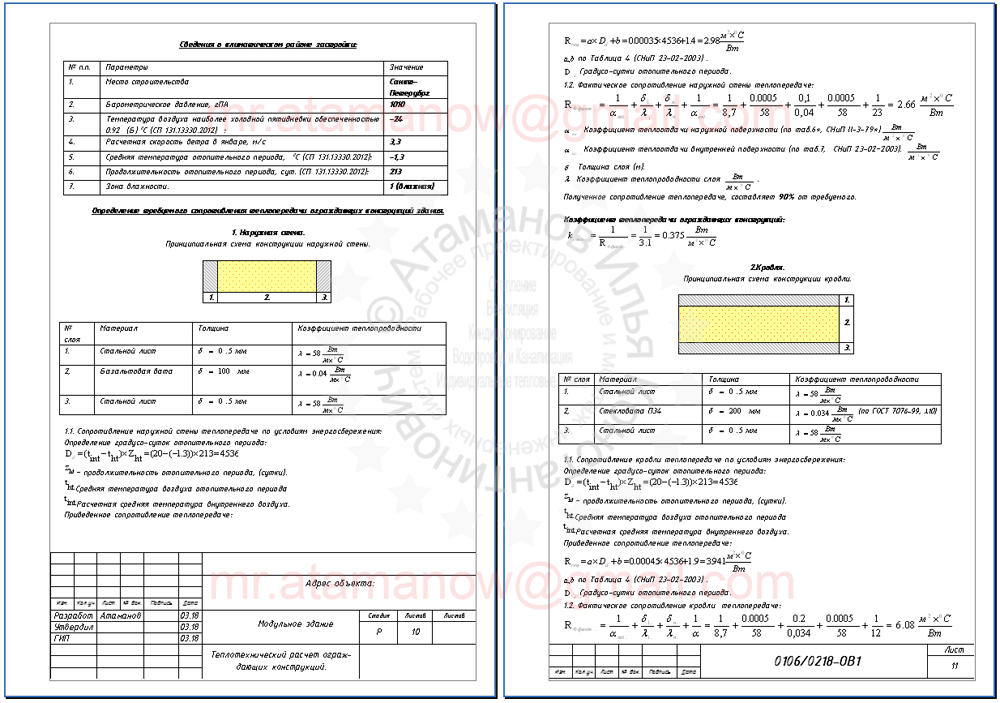

Расчет теплопотерь (фрагмент)



Водопровод и канализация
Источником горячей воды (Т3) являются два электрических бойлера THERMEX ERS 150 V SILVERHEAT 2Х150 литров.Труба для водоснабжения (В1,Т3) ПП армированная стекловолокном марки FV-PLAST / PN-20. Источником холодной воды (В1) является существующая водопроводная сеть (в которую осуществляется врезка). Самотечную, систему хозяйственно бытовой канализации (К1), монтировать из канализационных полипропиленовых ПВХ труб , диаметрами Ø50 и Ø110.

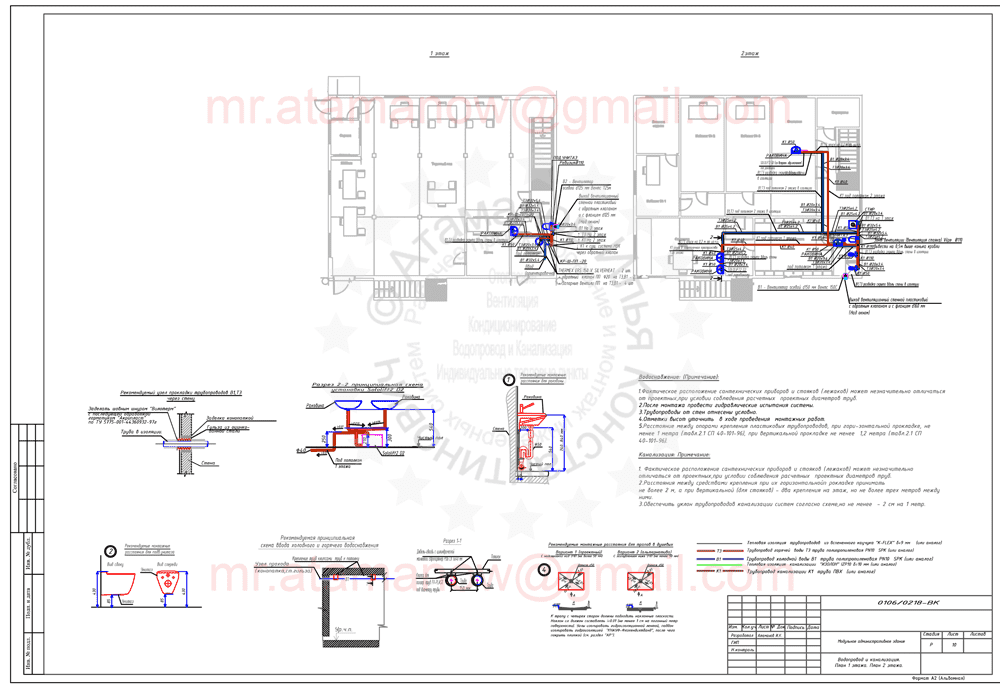

Планы 1,2 этажей. Водоснабжение и водоотведение.

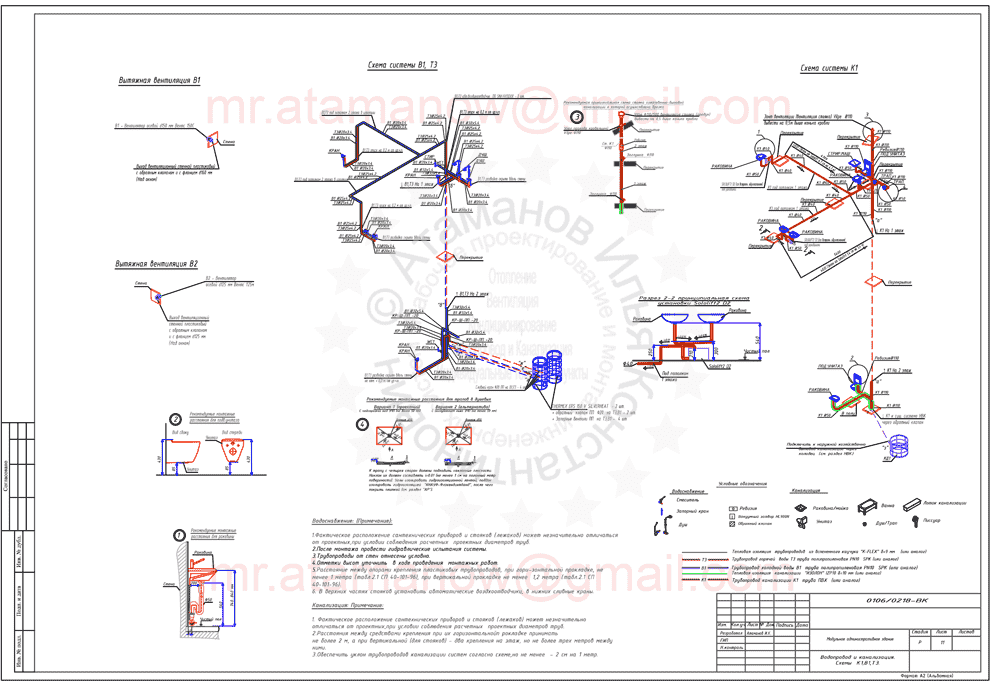

Схемы. Водоснабжение и водоотведение.

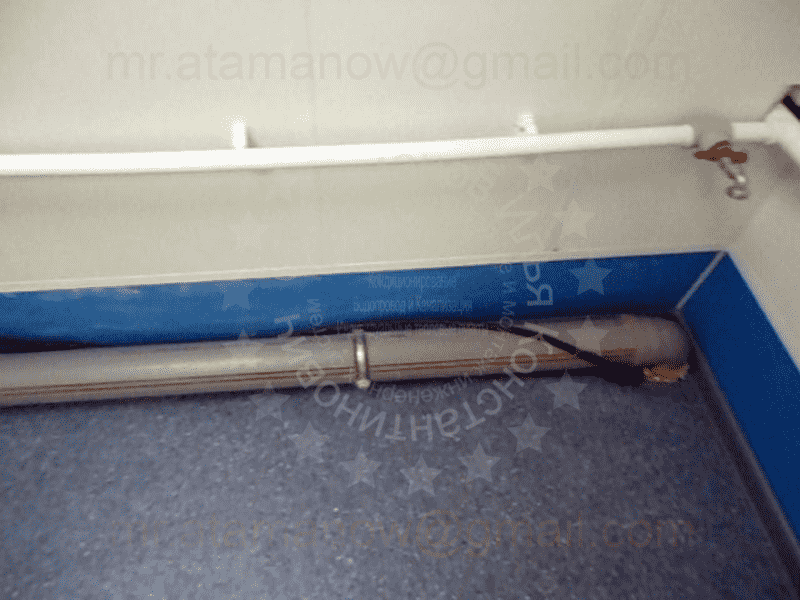

Прокладка лежака канализации

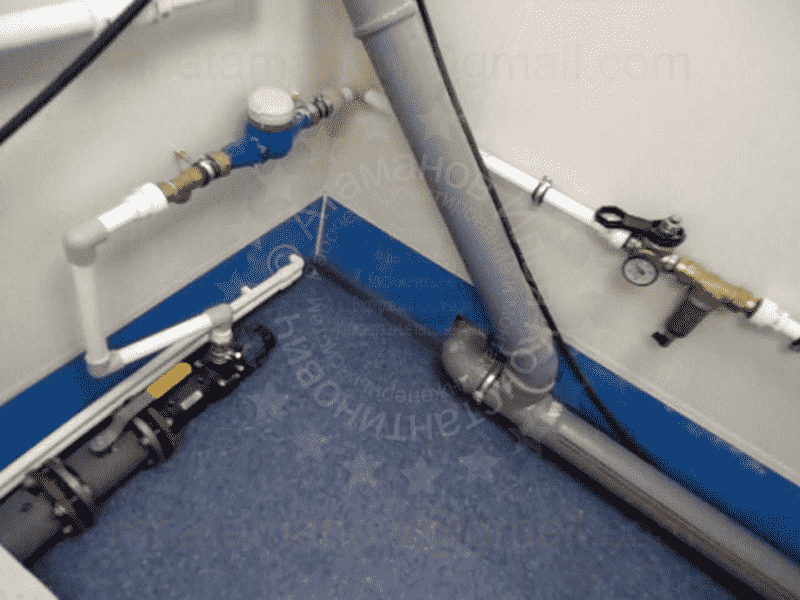

Монтаж водомерного узла

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Отопление (ОВ1)
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
4.Теплотехнический расчет ограждающих конструкций.
5.План. отопление 1 этаж.План. отопление 2 этаж.
6.Схема систем радиаторного отопления.
7.Паспорт системы отопления.
8.Спецификация оборудования и материалов.
Том 2. Водопровод и канализация (ВК)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.Расчет балансов водоснабжения и водоотведения.
4.Водопровод и канализация. 1,2 Этаж.
5.Схемы систем водоснабжения и канализации.
6.Спецификация оборудования и материалов.
Том 3. Индивидуальный тепловой пункт (ИТП)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.
4.Принципиальная схема.
5.Спецификация оборудования и материалов.
