Публикация №9

Пример подбора автоматического балансировочного клапана.
В данной публикации показано, как подобрать автоматический балансировочный клапан. Гидравлический расчет рекомендую делать в MagiCAD, данная публикация для тех случаев когда MagiCAD'а нет под рукой, и надо примерно понять какой клапан нужен. Буду подбирать автоматический балансировочный клапан типа DPV (ставится на обратном трубопроводе), буду им поддерживать заданный перепад давления на кольце отопления. Также на подающем трубопроводе рекомендуется устанавливать клапан-партнер SM (c импульсной трубкой), для более корректной работы клапана DPV.

Исходные данные:
Тепловая нагрузка: Q=15 кВт
Разность температур в подающем и обратном трубопроводах: ∆T=20°С (80-60)
Расход жидкости: G=(Q/∆T)*0.86=(15/20)*0,86= 0,65 м³/час
Расчетный перепад давления Ptot=12 кПа
Коэффициент пропускной способности: kvs=G(м³/час)/(∆P(бар))^1/2=(0.65)/(0.12)^1/2=2.7



Решение:
1. По таблице сортамента клапанов, выбираю ближайший клапан по расходу теплоносителя (рис.1). У нас расход 645 л/час, нам подходит клапан DPV DN20 (расход 100-1000 литров/час). Так как клапан DN 15 не подходит, т.к. имеет слишком малую пропускную способность (50-600 л/час).

2. По номограмме из паспорта клапана (приложен в конце публикации) для DPV DN20, определяю настройку клапана, по заданным точкам ∆PΣ=12 кПа и G= 0,65м³/час (см. рис.2) . Настройка клапана определена: 7 оборотов , округляем. Итоги решения: DPV DN20 (артикул: 6102), настройка клапана: 7 оборотов. P.S. Если не известны линейные потери трубопровода, то можно укрупненно их прикинуть. Надо сложить длины подающей и обратной магистрали (например 50 метров длина подающего трубопровода и 50 метров длина обратного трубопровода, суммарная длина 100 метров (50*2),после этого данную цифру умножить на укрупненные потери давления по длине - 100 Па/м, то есть ΣPlin.=100*100=10000Па=10 кПа=1,01 м.в.ст.=0,1Бар, потери на потребителе тепла (например калорифер), можно посмотреть по каталогам, например 2 кПа.

Справочно Ptot.=12 кПа = 1,22м.в.ст. =0,12Бар

Полная инструкция по подбору автоматического балансировочного клапана DPV (с паспортом) здесь: https://yadi.sk/d/JVuVE4GYH67bgA

Атаманов И.К. © 06.12.2019 (update 21.02.24).

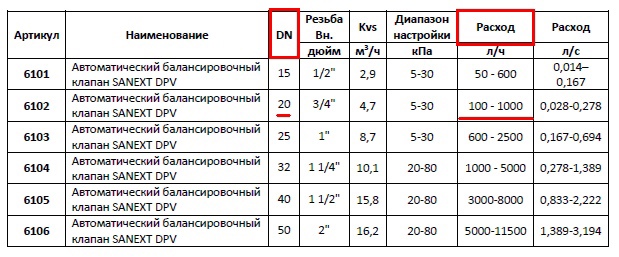

Рисунок 1 (выбираю ближайший клапан по расходу теплоносителя)

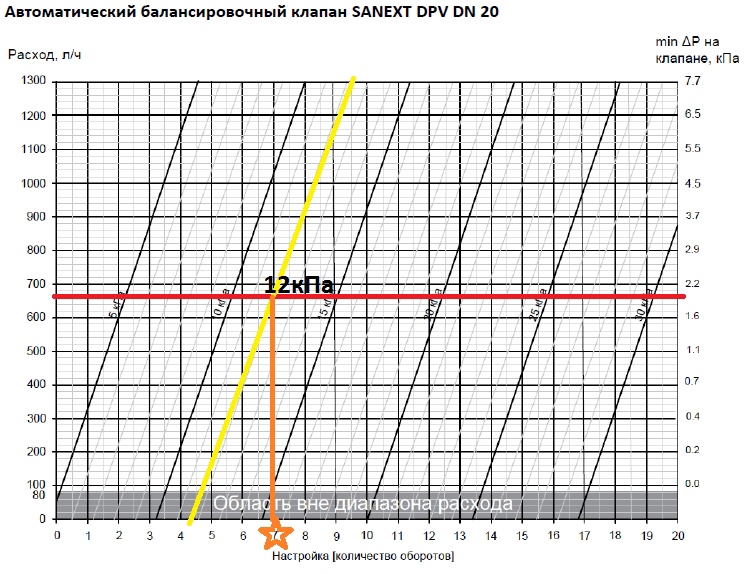

Рисунок 2 (определяю количество оборотов которые нужно выставить на клапане)
