Публикация №5
Публикация очень важна для тех хочет установить себе теплый водяной пол как основной источник отопления.

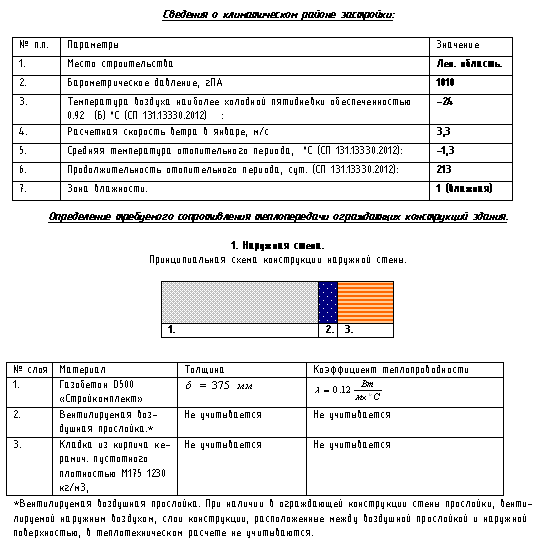

  Напольное отопление проектирую уже более 10 лет. В выполненном мной проекте № 0074 от 21.04.16г. имеется 3 этажный дом, площадью S=322м²., дом построен в Ленинградской области, Ломоносовский район, д. Дятлицы. Наружные стены дома выполнены из газобетона D500 пр-ва. «Стройкомплект» δ=375мм, с вентилируемой воздушной прослойкой, и декорированием кладкой из кирпича керамич. пустотного плотностью 1230 кг/м³(М175).

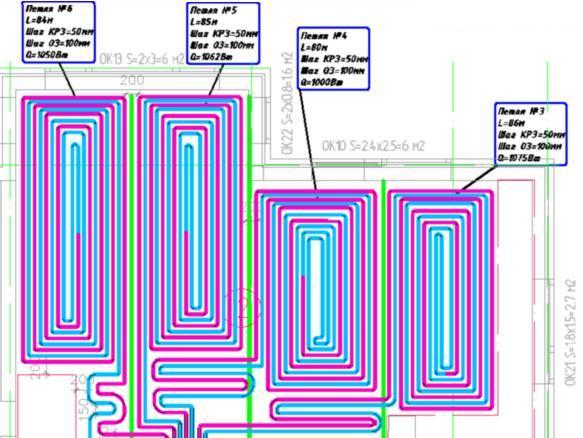

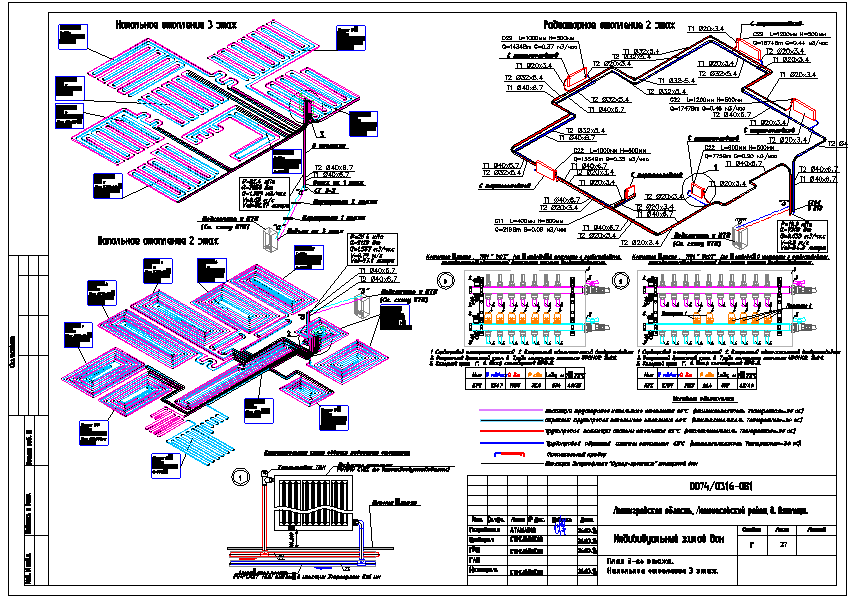

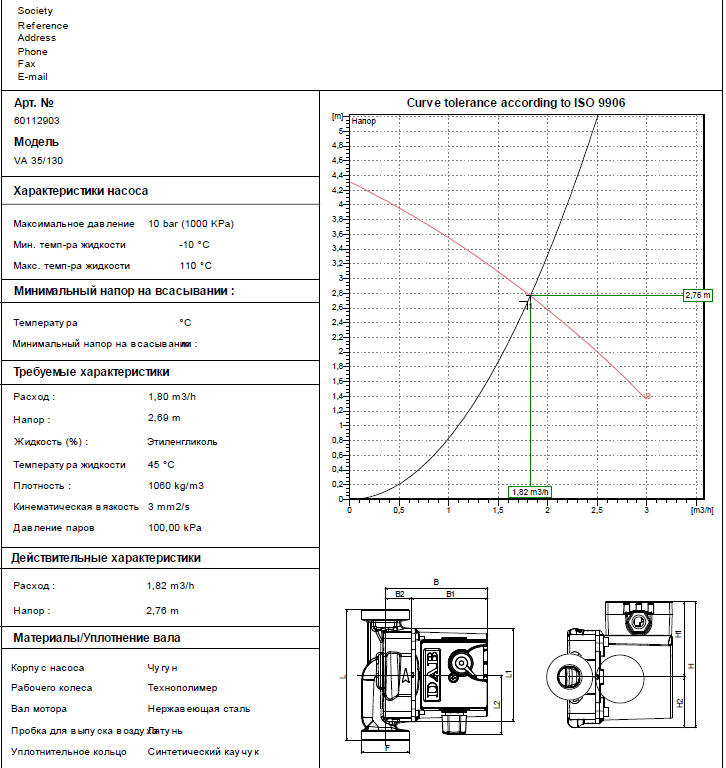

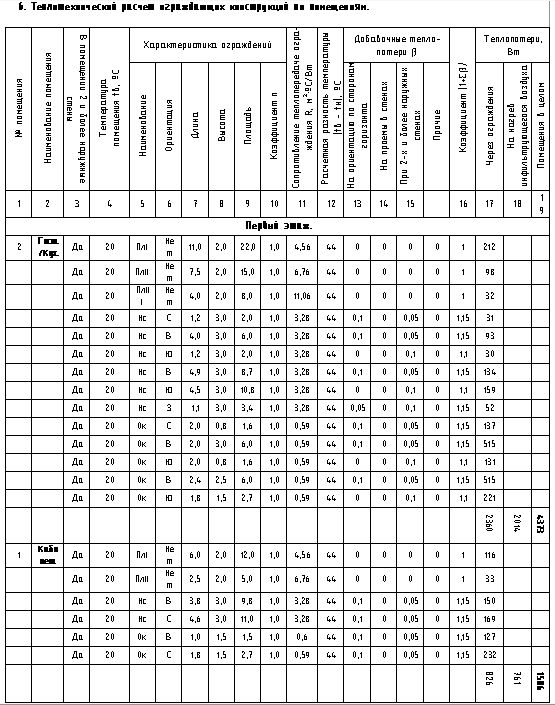

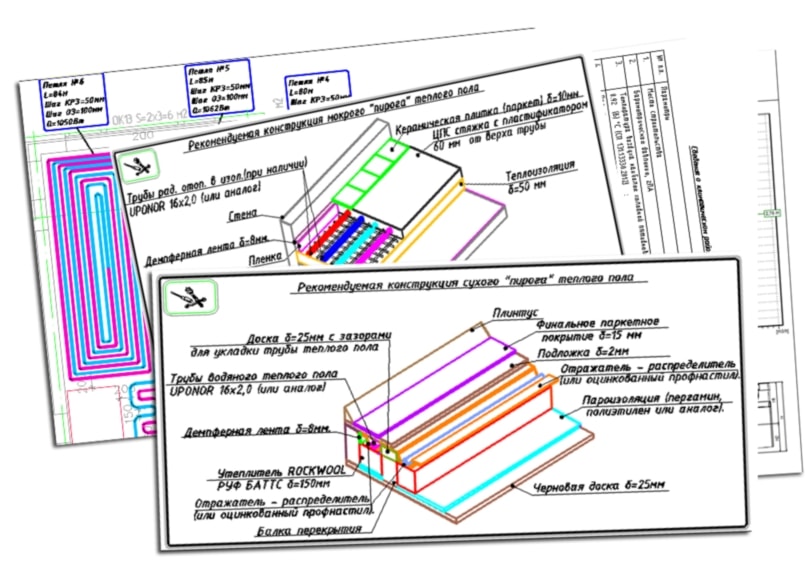

Заказчиком было принято решение сделать качественный проект отопления, с расчетом теплопотерь и теплоотдачи теплого пола. Заказчик хотел понять сможет ли напольное отопление полностью погасить потери тепла зданием через ограждающие конструкции и через инфильтрацию (работающая система естественной вентиляции и подсос воздуха в каминном зале при топке камина) . Расчеты показали, - да это возможно. Средние потри тепла домом составляют 75 Вт/м² (на весь дом потери тепла Q=24182 Вт), а согласно расчетам: теплоотдача 1 м.п. трубы Rehau Raupink Ø16x2.0 для «мокрого пирога», с шагом 100мм, составила 12 Вт/м.п.(или 124 Вт/м²) , «для сухого пирога» , с шагом 100мм, 17 Вт/м.п.(или 170 Вт/м²). теплый пол спроектирован согласно СП 60.13330.2012 расчеты гидравлики сделаны в MagiCAD® модуль Uponor ®. Насосы подобраны согласно гидравлическому расчету в MagiCAD®. Всего 3 насоса, первый насос 1 этаж Теплый Пол DAB® VA 35 130, второй насос 2 этаж Радиаторы DAB® VA 25 130, 3 этаж Теплый Пол DAB® VA 55 130.Было принято решение первый и третий этаж отопить полностью теплым полом, а второй этаж полностью радиаторами. Был сделан гидравлический расчет (В качестве теплоносителя используется 45,6% раствор этиленленгликоля (решение Заказчика), температура начала кристаллизации (замерзания), t°C= -30 °С). Как обычно в проекте теплого пола предусмотрены краевые зоны, демпферные швы. Система смонтирована по проекту, все помещения прогреты равномерно.
Научно доказано, что напольное отопление, благоприятно для здоровья человека, так как идет равномерное распределения тепла по всем плоскостям помещения, например на уровне головы человека температура воздуха варьируется 17-19°С, а ступней ног 20-22°С. Создается реально комфортная температура, а также приобретается полная свобода для полета дизайнерской мысли, так как освобождаются места под окнами. Хочется отметить, что в Ленинградской области, за последние несколько лет, согласно СП 131.13330.2012 ("Строительная климатология") отмечается потепление на +2°С, так как строительные нормы официально сменили расчетную температуру наружного воздуха наиболее холодной пятидневки (обеспеченностью 0,92), с -26°С на -24°С. А сами хозяева коттеджей, которым я проектировал отопление, отмечают «мягкие зимы» и в хорошо утепленном доме отапливаются зимой исключительно теплыми полами, спроектированными мной точно и по уму, а не на «коленке» или «на глазок», с не оправданным «запасом», или без проекта, где только раскладка теплого пола (выполненная студентом). Важно отметить, что без расчета теплопотерь и теплоотдачи теплого пола – проект и монтаж не обоснован, так как не понятно сколько тепла теряет здание и сколько тепопотерь надо гасить теплым полом.Имея проект отопления вы сможете сделать монтаж сами, так как проект отопления детализирован, и имеет рабочие чертежи, схемы, монтажные узлы , расчеты и обоснования, перечень материалов и оборудования, информацию по гидравлическому испытанию и заполнению системы в одиночку. Если вы будете привлекать сторонних монтажников, вы можете разослать проект в 5 фирм, и после получения коммерческих предложений выбрать лучшую цену на монтаж. Детальный проект отопления для частных коттеджей, вы можете заказать у меня, стоит проект от 100 до 120 р/м² (все цены обсуждаются). Что входит в полноценный проект отопления? Это примерно 34 страницы . В проект отопления входит: Титульный лист ,ведомость чертежей основного комплекта, пояснительная записка ,теплотехнический расчет ограждающих конструкций , расчет теплопотерь по помещениям, расчет теплоотдачи напольного отопления, напольное отопление 1 этаж, радиаторное отопление 2 этаж, напольное отопление 3 этаж, схема системы радиаторного отопления, схема системы напольного отопления, паспорт системы отопления, спецификация оборудования и материалов, паспорта насосов (опция).
|
