 Отопление. |
|
|
|
|
|
|
|
|
Вам еще актуально выполнение проекта отопления коттеджа?
|
Отопление (напольное водяное и радиаторное).
Конструктивные решения.

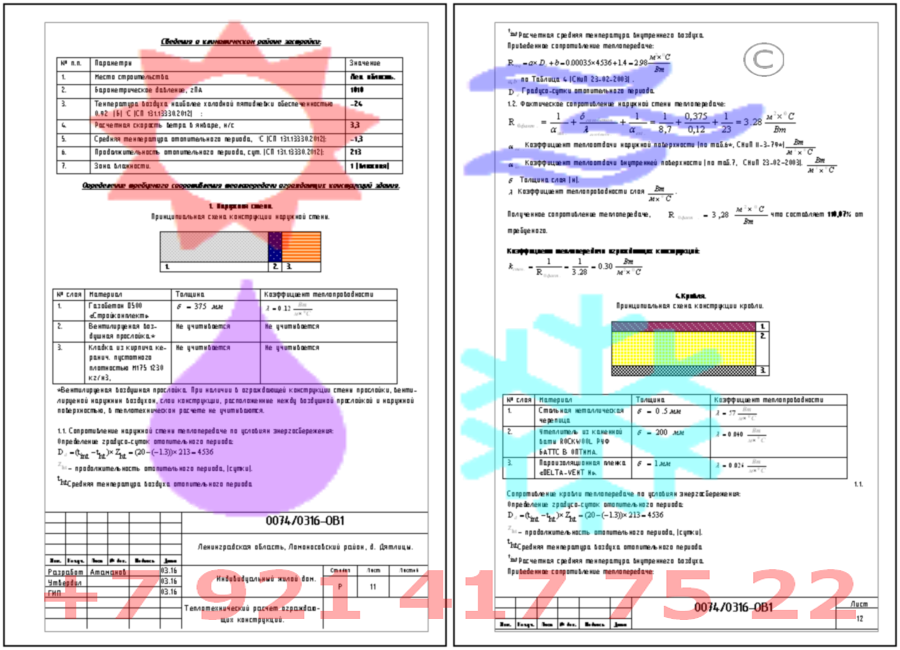

| Выполнен проект отопления 3-этажного жилого дома из газобетона находящегося в 30 минутах езды от Санкт-Петербурга (Ленинградская область, расчетная температура наиболее холодной пятидневки обеспеченностью 0,92 , t=-24 °С ( с 1 июля 2015 г., согласно СП 131.13330.2012 "Строительная климатология"). Конструктив ограждений здания предстваляет собой: Газобетонный каркас (D500), обшитый красным керамическим пустотным кирпичем (М175), плотностью 1230 кг/м3, между кирпичем и пенобетоном предусмотрен воздушный вентилируемымый зазор б=3см, с устройством системы продухов. Согласно желанию Заказчика первый и третий этажи дома отапливаются полностью водяным напольным отоплением (после проведенного теплотехнического расчета ограждающих конструкций с учетом инфильтрации (так как в доме присутствет естественная вентиляция) , было ясно что напольное отопление покроет тепловые потери по зданию, был определен шаг для труб водяного напольного отопления (после расчета теплоотдачи теплого пола, для сухого и мокрого прирогов)). Итоги теплотехнического расчета показали что стены здания имеют сопротивление теплопередаче 3,28 (м2 x °С)/Вт и составляя 110,07% от требуемого по условиям энергосбережения ( то есть стены теплее чем нормируется на 10%), кровля имееет сопротивление теплопередаче 5,237 (м2 x °С)/Вт и составляет 132,88% от требуемого по условиям энергосбережения ( то есть кровля теплее чем нормируется на 32,88%).Конструктив дома позволяет определить его как эффективное энергосберегающее сооружение. На 2 этаже, применяется 2-х трубная, периметральная система радиаторного отопления (радиаторы отопления Purmo тип С11, С22 или аналоги) , со встречным движением теплоносителя. Источником теплоснабжения является котельная, система радиаторного отопления рассчитана на температуру теплоносителя Т1/Т2=85 °С /65 °С), система напольного отопления, рассчитана на температуру теплоносителя Т1/Т2=45 °С /35 °С.Подечркну, что в проекте был произведен расчет теплоотдачи сухого теплого пола и мокрого теплого пола (из итогов расчета следует что 1 м2 пирога сухого телпого пола (с шагом 100 мм) отдает более 170 Вт, а 1 м2 мокрого теплого пола (с шагом 100 мм) отдает чуть более 120 Вт), расчеты произвдены для трубы Uponor PEXa 16x2.0. Местами применен шаг труб теплого пола от 100 до 150 мм. Средние теплопотери по зданию получились 75 Вт/м2, всего на здание площадью 322 м2, требуется Qtotal.= 24331 Вт тепловой энергии (с учетом максимальной инфильтрации из расчета 3 м3 свежего воздуха на 1 м2 отапливаемой площади помещений (инфильтрация учтена ввиду того,что: в здании имеется каминный зал, а также естественная приточно-вытяжная система вентиляции). Спроектированный водяной теплый пол удовлетворяет СП 60.13330.2012 пункт 6.4.8, котрый регламентирует температуру на поверхности теплого пола 26 °С - для полов помещений с постоянным пребыванием людей (жилая комната, спалья и.т.д.) и 31 °С -для полов помещений с временным пребыванием людей (кухня-столовая, кабинет, тамбур, тех. помещение и.т.д.). В качестве теплоносителя используется 45,6% раствор этиленленгликоля, Температура начала кристаллизации (замерзания), t°C= -30 °С). В гидравлическом расчете напольного и радиаторного отопления учтено использование теплоносителя 45,6% раствора этиленгликоля, поэтому линейные потери давления по длине выше чем для воды (так как плотность и кенематическая вязкость 45,6% раствора этиленгликоля выше чем у воды).По итогам гидравлического расчета выполнен подбор (по рабочим точкам) 3 насосов basic уровня, 1 этаж - Теплый пол, подборан насос DAB VA35/130 , 2 Этаж -Радиаторы , подборан насос DAB VA25/130 , 3 этаж – Теплый пол, подборан насос DAB VA55/130 , фирма производитель насосов DAB Pumps, S.p.A.,страна: Италия. Магистральные трубы радиаторного отопления, питающие радиаторы второго этажа, проложены , скрыто под подшивным потолком 1 этажа, в изоляции Энергофлекс «Супер Протект» б=6мм (или аналог). В качестве труб используемых для разводки системы радиаторного отопления и подводок к радиаторам применена труба из армированного стекловолокном полипропилена марки SPK (PN20) или аналог, все трубы напольного отопления выполнены трубой из сшитого полиэтилена Uponor PEXa 16x2.0. Также в проекте теплого водяного пола устроены демпферные швы (из демпферной ленты, для помещений площадь которых больше 40 м2). На 2-ом этаже перед всеми отопительными приборами установлены термостатические головки (термоголовы) марки TRM (или аналог) позволяющие регулировать расход теплоносителя в отопительном приборе, в ручном режиме.На 1 этаже, для автоматической регулировки по комнатному термостату, коллектор напольного отопления (тип TRM) имеет сервоприводы, на ветках питающих поля теплого пола, кабинета, и кухни-столовой. На 3 этаже все ветки питающие поля имеют сервоприводы и единый термостат (так как помещение 3 этажа предстваляет собой единое свободное пространство площадью 101 м2). На всех стояках на выходе из котельной, котельной (см. раздел ТМ), установлена запорная отсекающая арматура. В нижних участках системы рабочей документацией предусматривается установить сливные краны, в верхних - воздухоотводчики. Рабочей документацией, предусмотрено расстояние между опорами крепления пластиковых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см. Согласно рабочей документации, после окончания монтажных работ монтажной организацией, согласно СП 73.13330.2012 должны быть выполнены испытания систем радиаторного и напольного отопления, с составлением акта. Монтаж напольного отопления рекомендуется производить в соответствии СП 40-102-2000. Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80. В рабочей документации размещение коллекторов теплого пола и магистральных трубопроводов на планах показано условно, реальное расположение трубопроводов и коллекторов может быть изменено по месту. Рабочей документацией настоятельно рекомендуется: во время проведения монтажа системы радиаторного отопления, все радиаторы устанавливать, не снимая индивидуальной фабричной упаковки. Эта упаковка должна оставаться на радиаторе даже при вводе системы центрального отопления в действие в целях отопления здания во время отделочных работ или для просушки здания. Рекомендуется, снять упаковку лишь по окончании всех отделочных работ. Перед монтажом, радиаторы следует хранить только в закрытых и сухих складских помещениях. Запрещается чистить поверхность радиатора с использованием чистящих средств, содержащих растворители, кислоты или другие вещества, вызывающие коррозию. |
Особенности проекта Отопления.
Подробнее о работах.

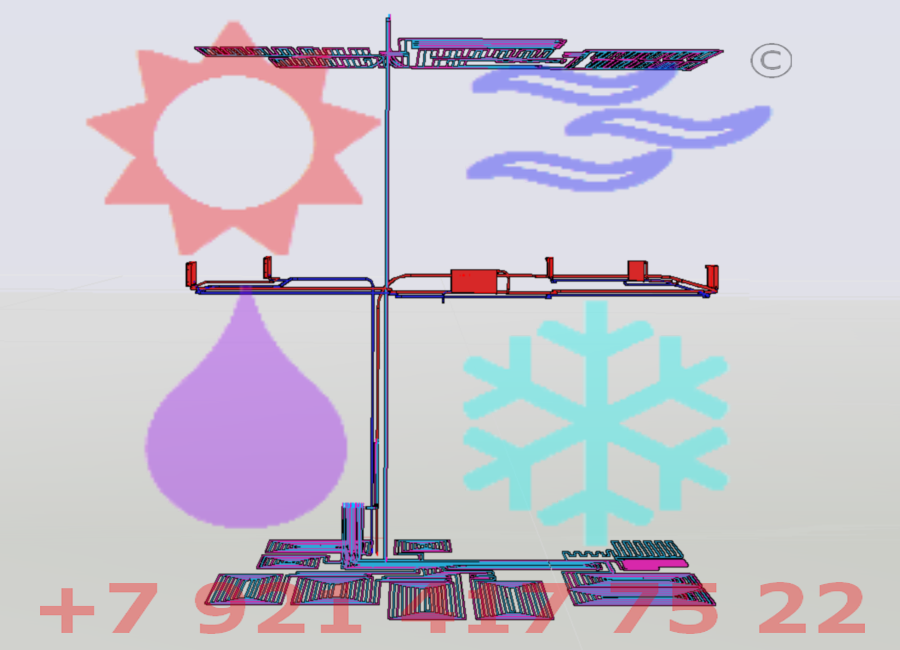

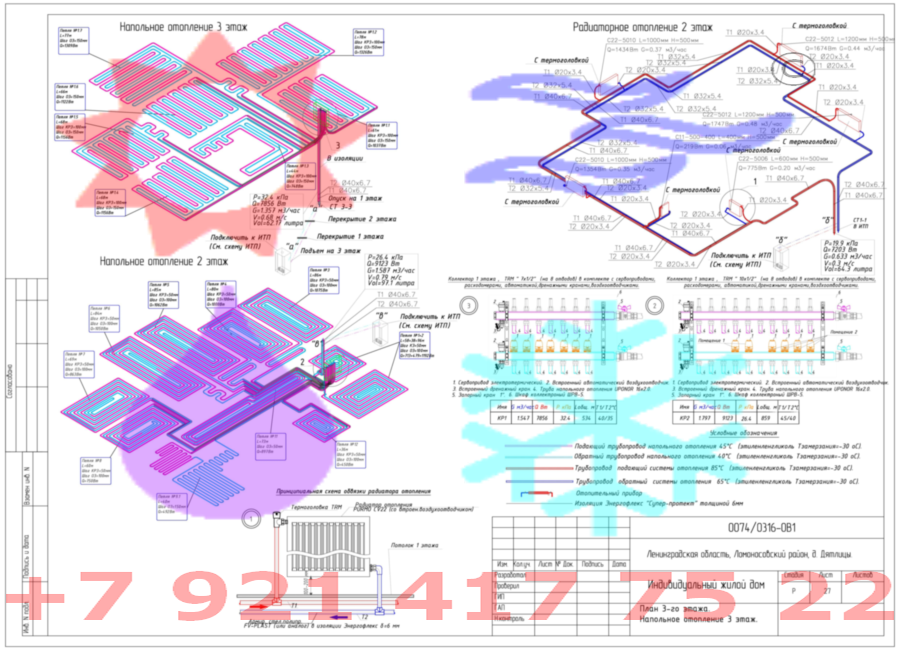

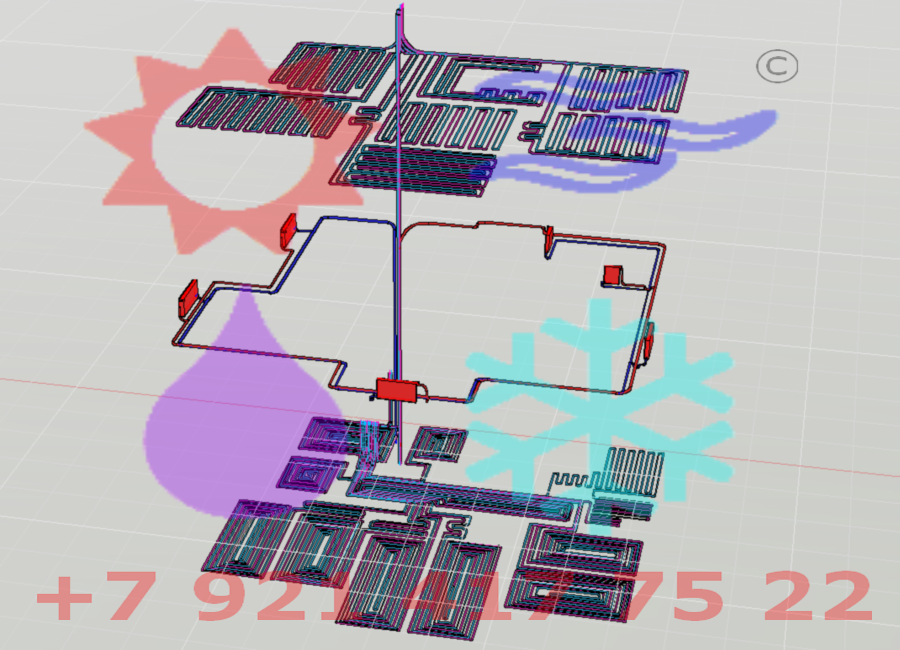

| Особенностью проекта радиаторного и напольного водяного отопления (Рабочая документация стадия "РД") в частом коттедже , является обогрев первого и третьего этажей полностью системой водяного напольного отопления, без радиаторов (был проведен точный теплотехнический расчет ограждающих конструкций, а также посчитана теплоотдача сухого (3 этаж) и мокрого (1 этаж) теплых полов, благодаря точным расчетам было установлено что напольное водяное отопление полностью справляется с компенсацией тепловых потерь). Радиаторы присутствуют только на 2 этаже. |
Материалы и оборудование примененное в проекте Отопления.
Примененное оборудование.
| В проекте отопления применено в основном премиум обрудование, следующих фирм-изготовителей: 1. PURMO (Германия) – Радиаторы отопления. 2. UPONOR (Финляндия) - Труба для напольного отопления. 3. ЭНЕРГОФЛЕКС (Россия) -Теплоизоляция Энергофлекс "Супер Протект". 4. DAB (Италия) – Насосы. |
Состав рабочей документации.
Перечень документов из которых состоит рабочая документция.
|
||
