О проекте

Здание средневекового замка, переоборудованное в отель, представляет собой памятник культурного наследия. Здание уникально, с точки зрения инженерной мысли. Так как в нём сбалансированы классические инженерные решения (вентиляция совмещенная с кондиционированием) , вкупе с новыми и экспериментальными инженерными решениями такие как: тепловые насосы (работающие зимой на отопление, летом на охлаждение фанкойлов), а также система отопления тёплым полом 1 и 2 этажей.

Инженерные решения

Кратко по каждому разделу.
Тепловая механика (ТМ)
Система теплового пункта инверторная (работает как на охлаждение так и на нагрев). По системе теплового пункта имеются уникальные технические решения, такие как: использование сдвоенных тепловых насосов Mitsubishi (системы воздух-воздух) вкупе с применением низкотемпературной системы напольного отопления (на все здание), и энергоэффективных фанкойлов. Приготовление ГВС осуществлено через бак косвенного нагрева. Примененные частотные регулятороы на насосах, дополнительно экономят электроэнергию, во время малой нагрузки на отель. В летний период года тепловой пункт выдаёт холодную воду на кондиционирование вентиляционных доводчиков, в зимний период года тепловой пункт даёт горячую воду на отопление системы водяной тёплый пол.

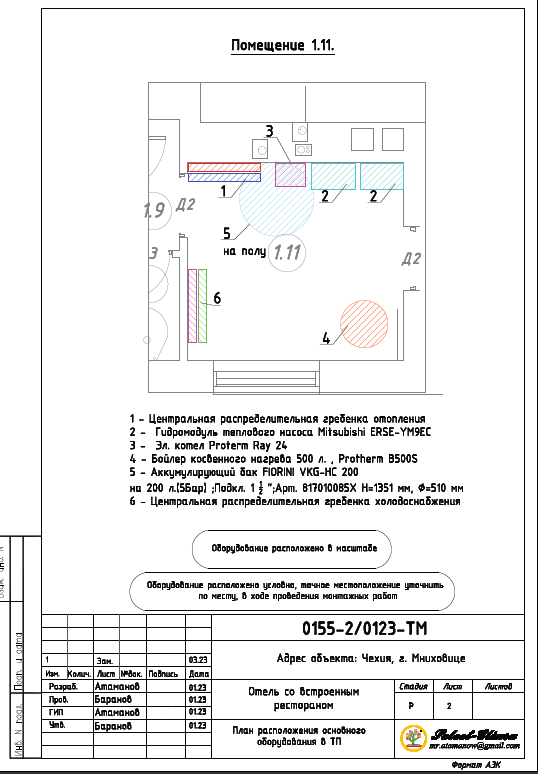

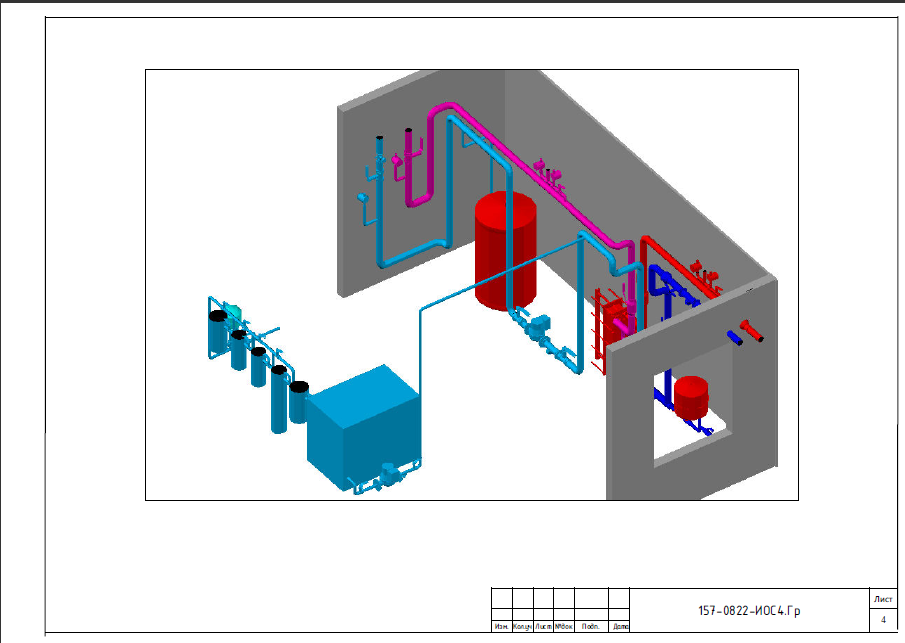

Расположение оборудования в ТП

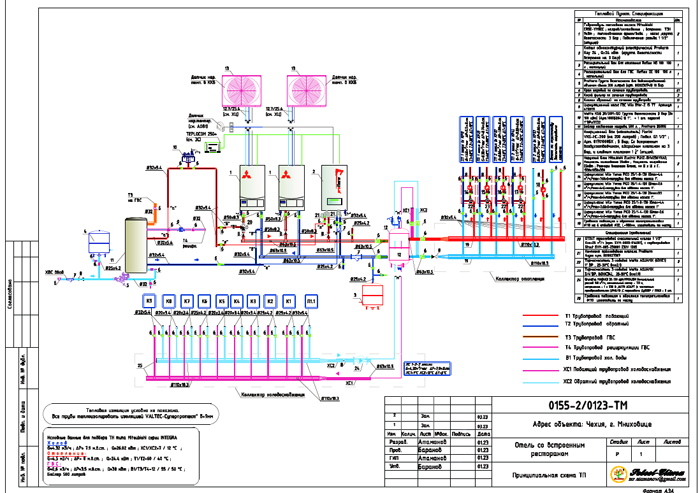

Схема ТП

Отопление, вентиляция, кондиционирование (ОВиК)
Система теплового пункта инверторная (работает как на охлаждение так и на нагрев). По системе теплового пункта имеются уникальные технические решения, такие как: использование сдвоенных тепловых насосов (системы воздух-воздух) в купе с применением низкотемпературной системы напольного отопления (на все здание), и энергоэффективных фанкойлов.Приготовление ГВС осуществлено через бак косвенного нагрева. Применены частотные регулятороы на насосах, дополнительно экономят электроэнергию, во время малой нагрузки на отель. В летний период года тепловой пункт выдаёт холодную воду на кондиционирование вентиляционных доводчиков, в зимний период года тепловой пункт даёт горячую воду на отопление системы водяной тёплый пол.

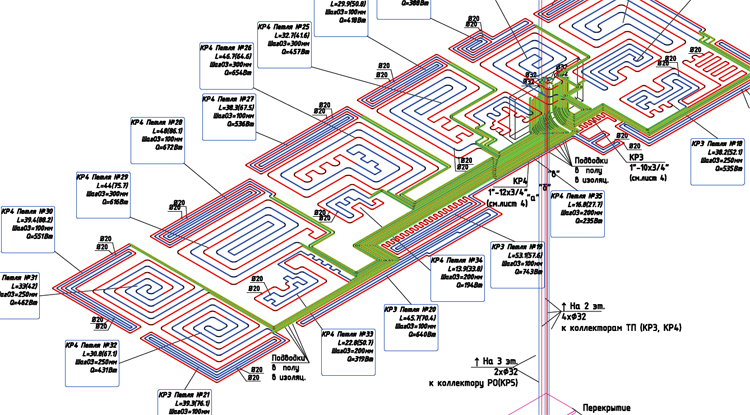

Схемы теплого пола (фрагмент)

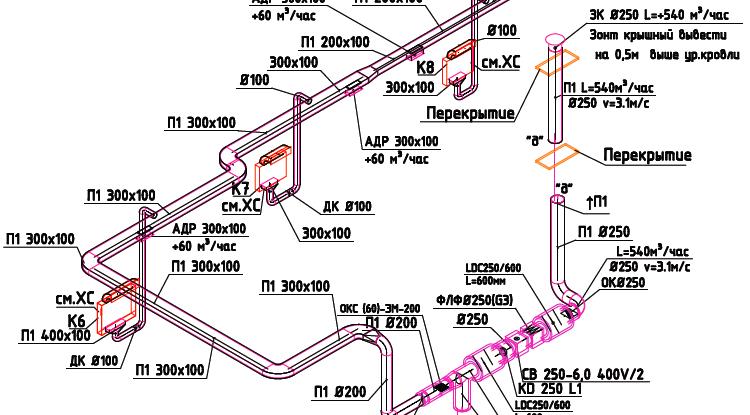

Вентиляция (фрагмент)

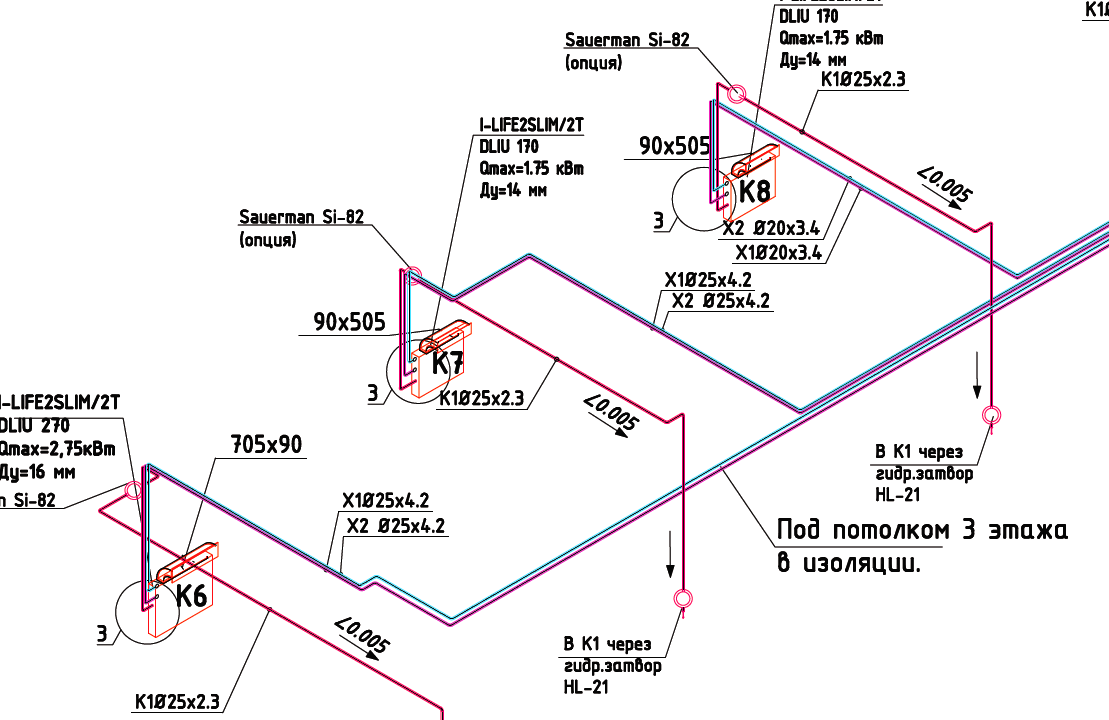

Кондиционирование (фрагмент)

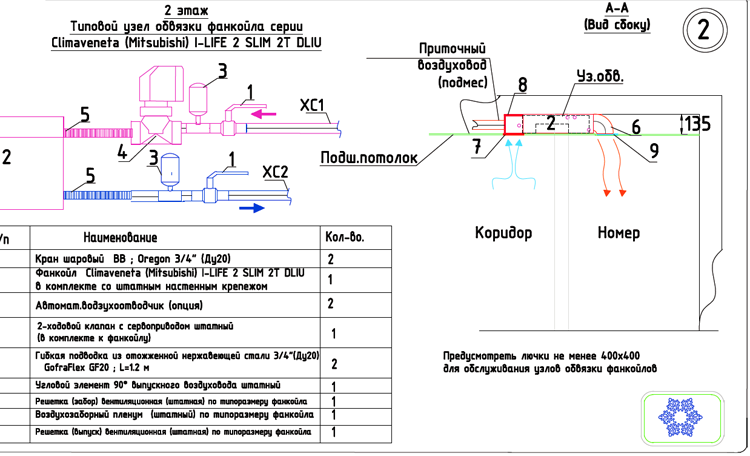

Обвязка фанкойла (фрагмент)

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Отопление, вентиляция, кондиционирование (ОВиК)
1. Титульный лист.
2 .Содержание тома.
3. Пояснительная записка.
4. Расчет воздухообмена горячего цеха.
5. Таблица воздухообменов.
6. Характеристика отопительно-вентиляционной системы.
7. Приложение В. Расчет теплопотерь
8. Приложение Г.Расчет теплоотдачи ТП
9. Приложение Г.Гидравлический расчет теплого пола
10. Приложение Г.Гидравлический расчет РО и ХС
11. Приложение Д. Паспорт СО
12. Характеристика систем кондиционирования.
13. Отопление 1 эт
14. Отопление 2 эт
15. Отопление 3 эт
16. Отопление коллекторы
17. Отопление Схемы
18. План.располож.вент.оборудования
19. Вентиляция и Кондиц._1эт.
20. Вентиляция и Кондиц._2эт.
21. Вентиляция и Кондиц._3эт.
22. Вентиляция и Кондиц._Чердак.
23. Схемы Вентиляции.
24. Схемы Кондиционирования
25. Спецификация
Котельная (ТМ)
1. Титульный лист
2. Содержание тома
3. Пояснительная записка
4. Схема ИТП
5. План расположения основного оборудования в ТП
6. Спецификация
