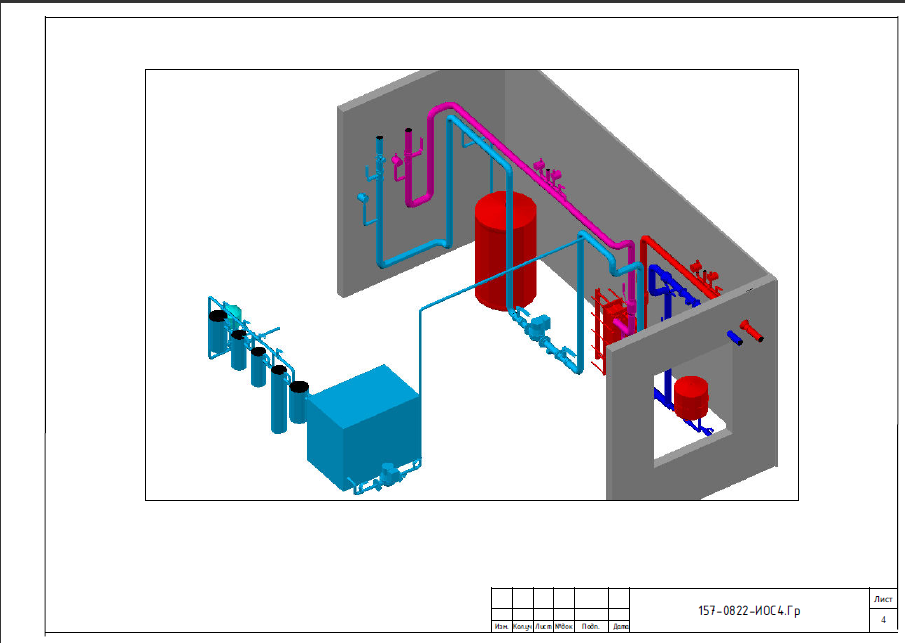

Спроектированное ТП на 0,5 Мвт (500 кВт) служит для нужд системы отопления (от ТП запитано: 5 этажное офисное здание, общей площадью более 4500 кв.м.) . Источником тепла для отопления здания, является газ. котел наружного исполнения (КНИ), от которого через теплообменник выполнена раздача теплоносителя через ТП к потребителям. В проекте выполнены дополнительные 3D визуализации / разрезы, для наглядного понимания монтажниками, концепции увязки оборудования в ограниченной площади теплового пункта.

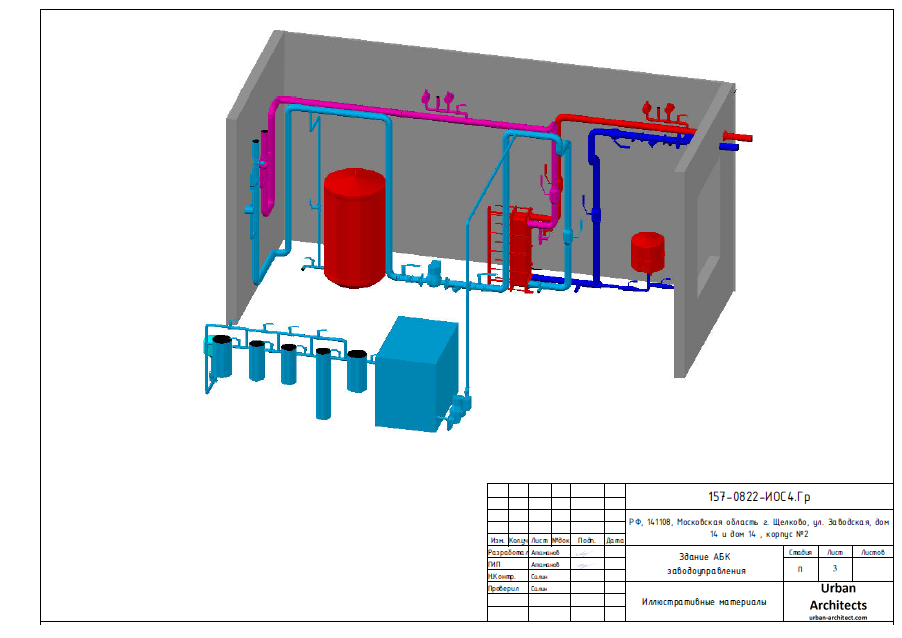

![]() Проект в части 3D визуализации выполнен в САПР Autodesk AutoCAD 2007 (рендеринг) , в части сквозного 3D (BIM) моделирования проект выполнен в САПР Progman MagiCAD версии 2008.5 . Проект выгружен в IFC, успешно пройдена экспертиза пром. безопасности. Система теплоснабжения имеет два контура: первый контур от КНИ до теплообменника ТП (располагаемого в здании) , является промежуточным , второй контур от теплообменника ТП к распределительным контурам потребителей в здании (является основным контуром). Основной конур закрытого типа имеет в своем составе насос. Трубопроводы в ТП применены стальные водогазопроводные по ГОСТ 3262-75 (для труб до O50мм) и ГОСТ 10704-91 (для труб свыше O50мм). В состав ТП входит следующее дополнительное оборудование: — расширительный бак системы отопления, обеспечивающий компенсацию тепловых расширений воды. Технологической схемой ТП предусмотрено: — возможность отключения отопительных контуров с помощью запорной арматуры;
|

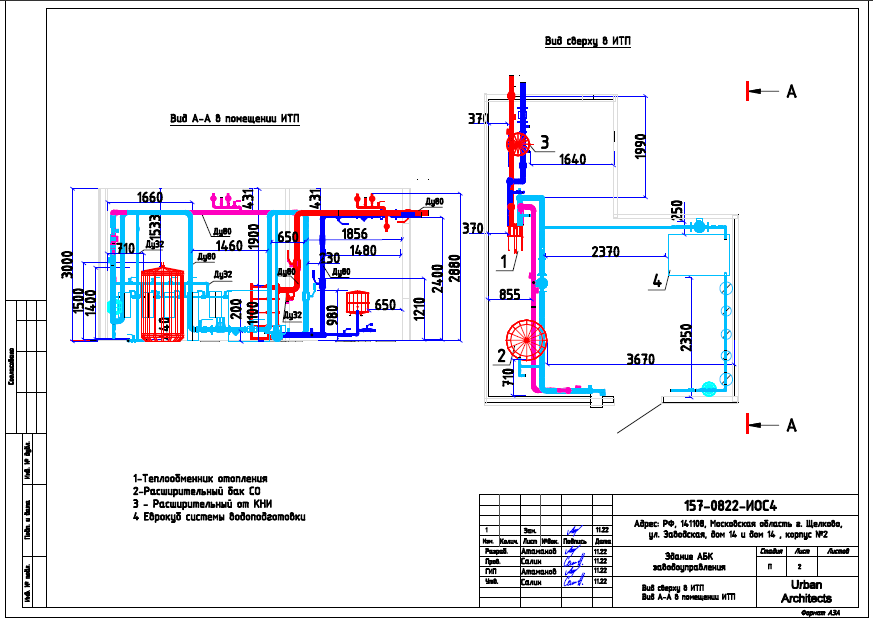

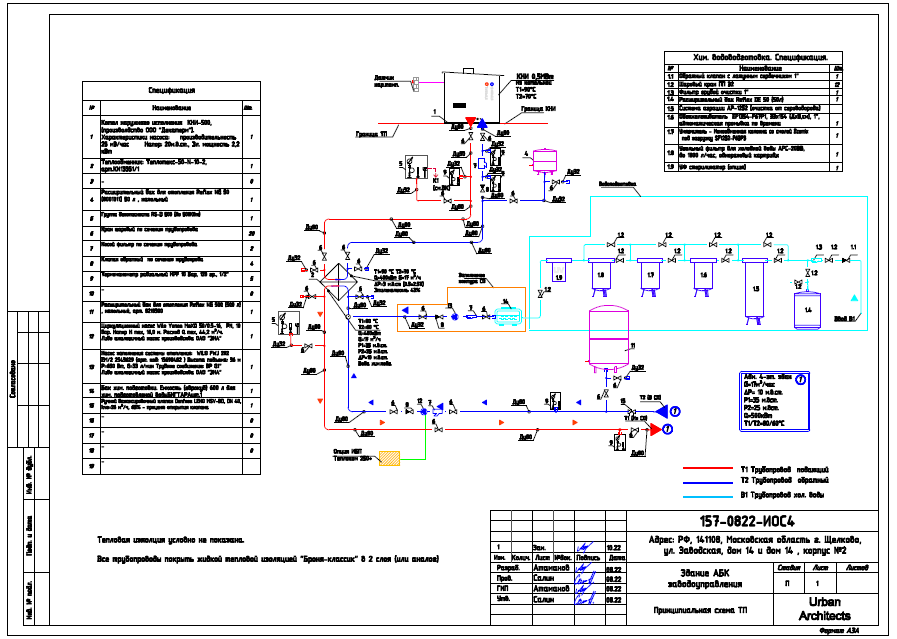

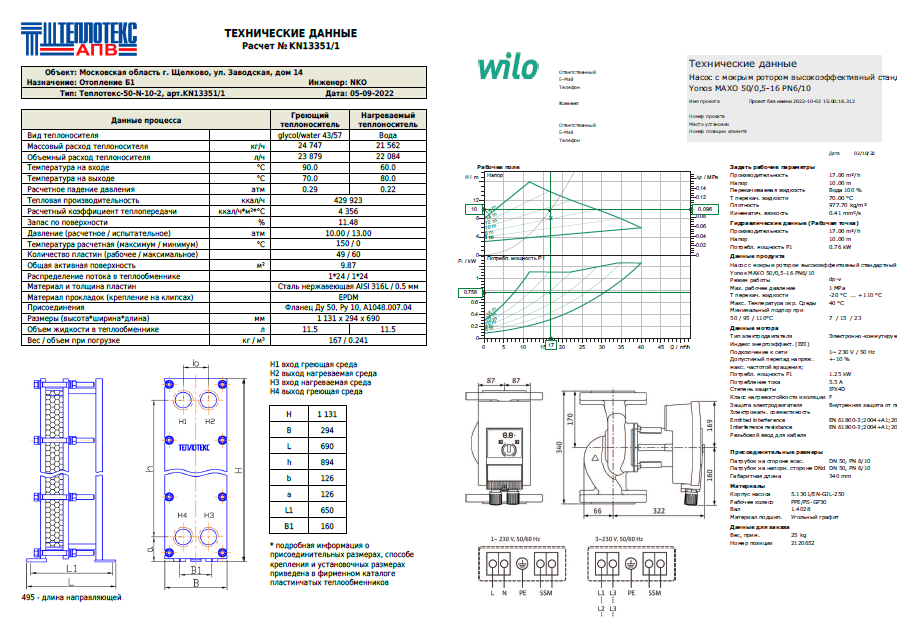

![]() Текстовая часть 1. Пояснительная записка. Графическая часть 1. Схема ИТП 2. Вид сверху в ИТП 3. Вид А-А в помещении ИТП 4. Иллюстративные материалы 5. Спецификация оборудования и материалов |
|
