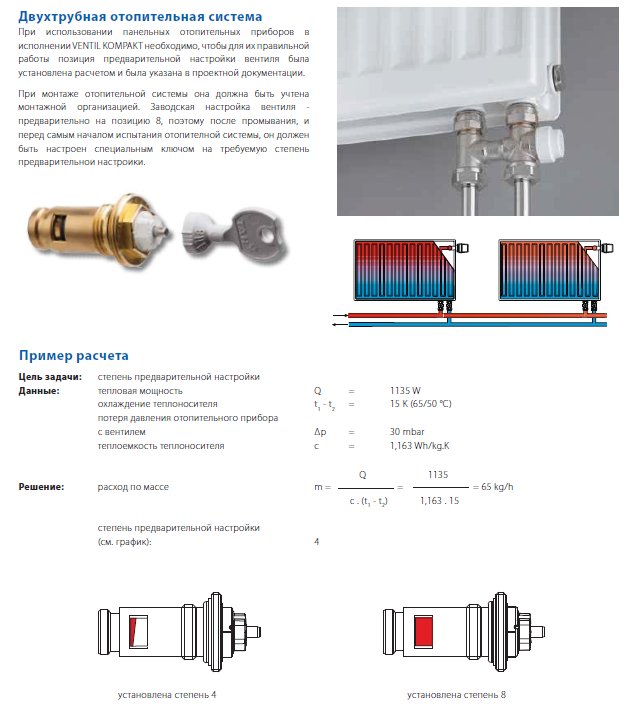

Рисунок 1. Расчет расхода (кг/ч)

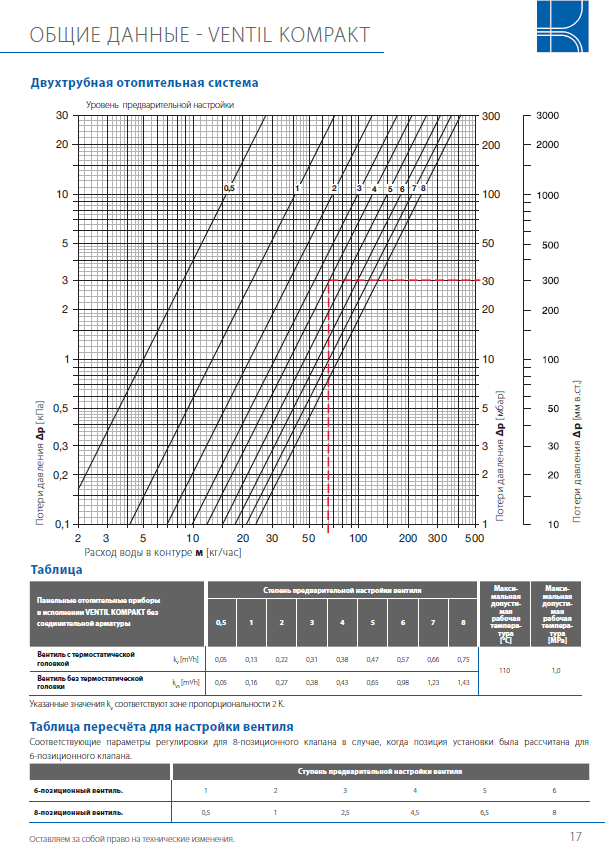

Рисунок 2. Определение n клапана

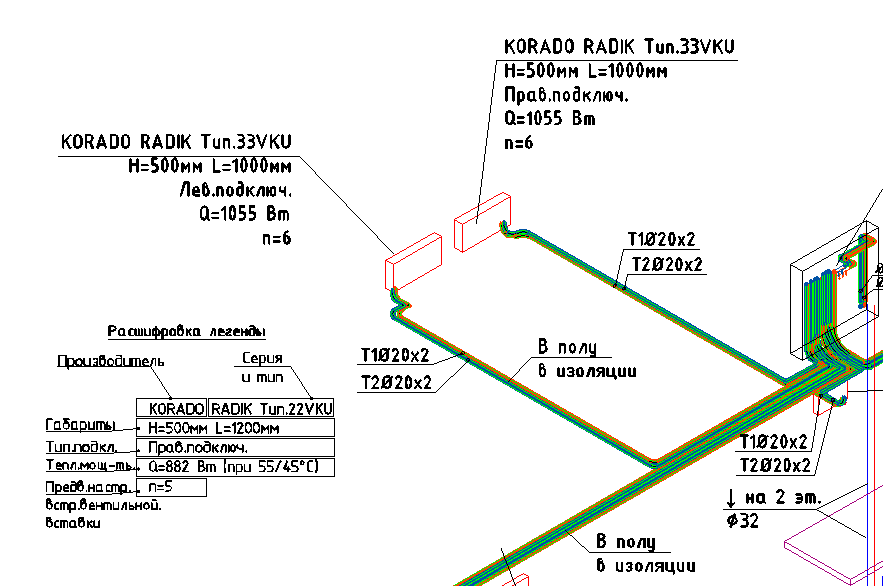

Рисунок 3. Обозначение в проекте N (для вентильной вставки) Проект №0152



Расчет преднастройки клапана терморегулятора у радиатора.

Описание метода
Определение N клапана состоит из 2 этапов: Первый этап (см. Рисунок 1) - расчет расхода (кг/ч), по ΔT и потерям давления на радиаторе/клапане (в примере ΔP=3кПа = 30 милли Бар). Второй этап - определение n клапана , см. рисунок 2.

Далее в рабочую документацию /проект добавляется информация о точной настройки вентильной вставки (см. Рисунок 3.). При использовании панельных отопительных приборов в исполнении KORADO (Чехия) VENTIL KOMPAKT необходимо, чтобы для их правильной работы позиция предварительной настройки встроенного вентиля была установлена расчетом и была указана в проектной документации (рабочей документации). Заводская настройка вентиля установлена в позицию 8 (вентиль в заводской позициии 8 - открыт на максимум).

Вентиль с производства затянут с предписанным моментом, внешняя присоединительная резьба M 30 x 1,5, присоединительная резьба вентиля оснащена белой пластмассовой крышкой, которая защищает ее от возможных поврежденийво время транспортировки или монтажа отопительного прибора. Крышку также можно использовать при монтажных работах для настройки открыто.

Для автоматического расчета (не ручного как в примере) можно использовать программу MagiCAD , она имеет автоматический расчет настройки клапана N (поле Adjustment).
Атаманов И.К. © 03.07.2023г.
