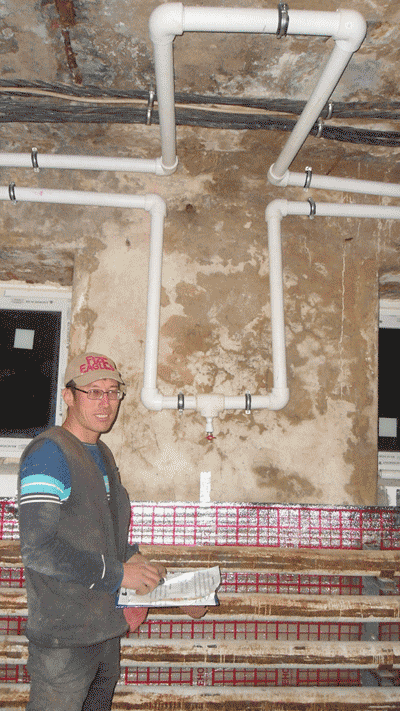

Монтаж П-образных компенсаторов из армир. ПП, 2XØ40 (По проекту №0080)

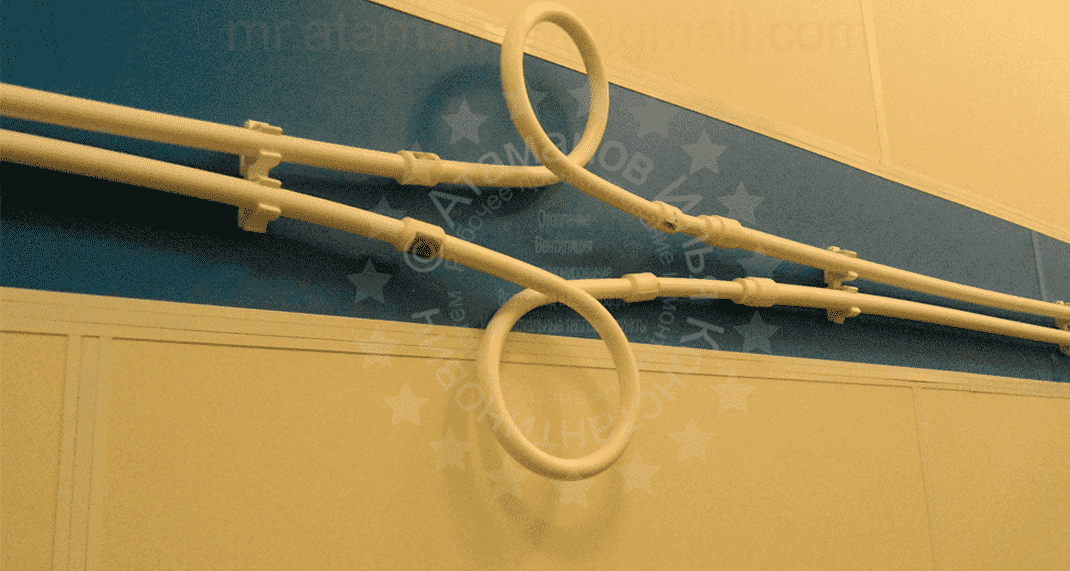

Монтаж О-образных компенсаторов (По проекту №0106)

Купить проект

Чтобы приобрести проект отопения оставьте заявку на почту selectclima@outlook.com



Пример расчета прироста длины осевого компенсатора.

Для компенсации тепловых расширений в СО (системе отопления) применяются компенсаторы. Компенсаторы бывают разных типов: о-образные (петлеобразные) ,п-образные,осевые и.т.д. В данной публикации рассмотрим расчет прироста длины, для осевого компенсаотра,трубопровод примем из армированного стекловолокном полипропилена (PN20), а расстояние между компенматорами в расчете примем 10 м.
Расчет компенсатора
dL = A · L · (Tmax – Tc), мм = 0.035*10*(90-20)=24.5мм
Подбор осевого компенсатора:
Прирост длины участка трубопровода при температурном расширении определяется по
формуле:
dL = A · L · (Tmax – Tc), мм
A – коэффициент линейного теплового расширения, °C^-1, его величина зависит от
физических свойств материала. А=0.035°C^-1 Коэффициент теплового линейного увеличения полипропиленовых изделий армированных стекловолокном составляет 0,035 мм/мК.
Tmax - максимальная температура теплоносителя в трубопроводе, °C.
Tс - температура окружающей среды в момент монтажа трубопровода, °C.
L - длина участка трубопровода, м.
Итог: Для 10 м (Т1/Т2 90°С/70°С:) dL= 24,5 мм (прирост длины трубопровода)
Атаманов И.К. © 30.06.2023г.
