Фото объекта:

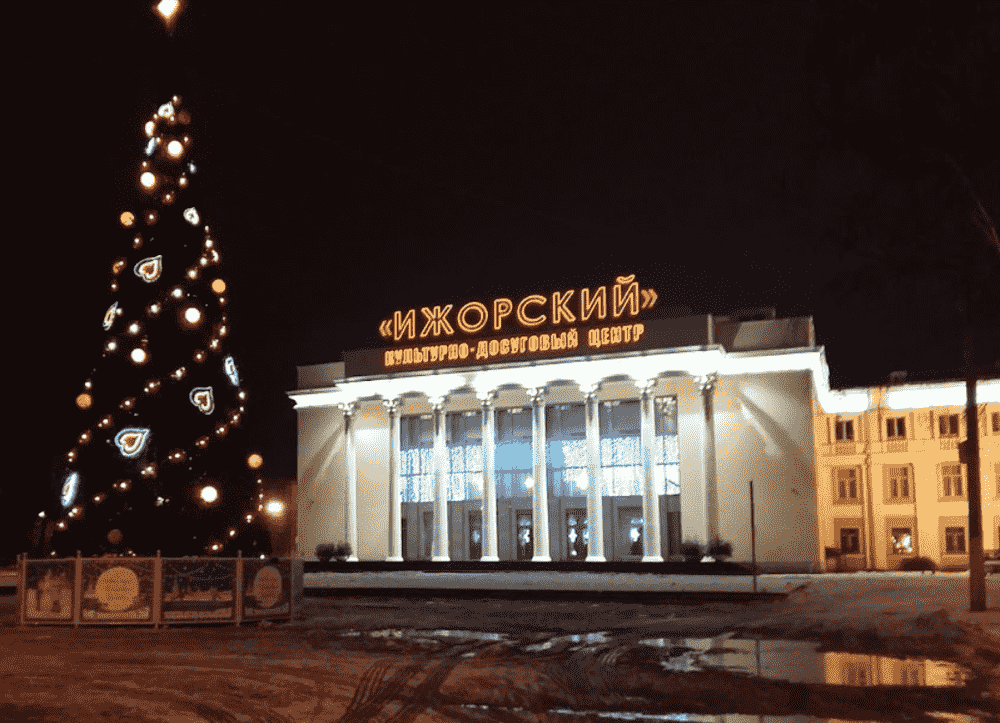

ДК "Ижорский", г. Колпино

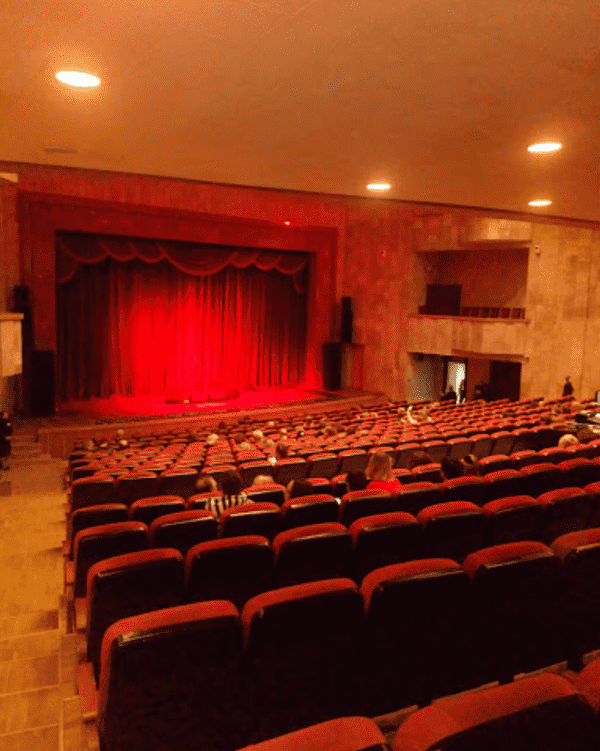

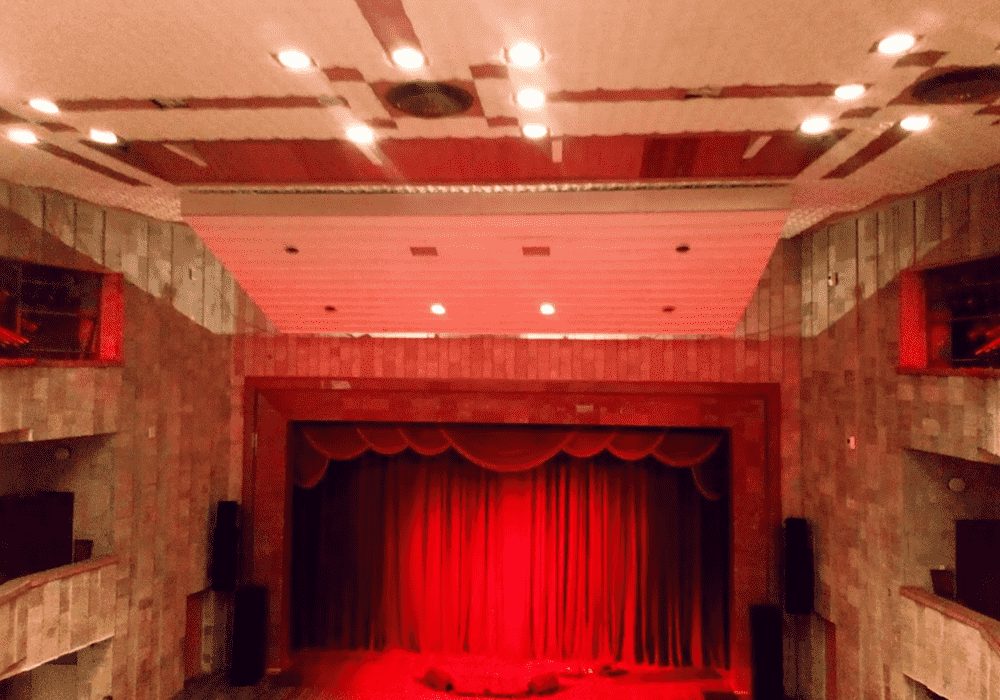

ДК Ижорский, универсальный зал

ДК "Ижорский, универсальный зал



Ваша выгода

Имея готовый проект на руках Вы можете провети тендер (разослать проект в 3-5 монтажных фирм и каждая Вам даст свою цену), и Вы выберите лучшую. В конце концов если захотите сможете сделать монтаж и запуск системы сами, имея проект.

Нужен проект?

Вы можете заказать проектные работы, оставив заявку по телефону +7 921 417 75 22 или нажав здесь



Цель проекта

Выполнить проект реконструкции систем отопления и вентиляции универсального зала и подсобных помещений (фойе, артистических, и.т.д.), общей площадью 900 м², в ДК "Ижорский". Проект выполнен в 2012 году, зал введен в эксплуатацию.

Инженерные решения

Кратко по каждому разделу.
Вентиляция , теплоснабжение вентиляции:
Проектом предусмотрены системы:
• П1-В1 обслуживает универсальный зал на базе Systemair MUB 042 500DV-A2 - 2 шт.
• П2 обслуживает артистические помещения на базе Systemair KVKE 250L
• П2 обслуживает фойе и артистические помещения на базе Ostberg IRE 400 C
• В3 обслуживает санузлы на базе Systemair KD 315M1
Система теплоснабжение вентиляции:
• Подогрев П1 на базе эл. калорифера на 90 кВт
• Подогрев П2 на базе эл. калорифера на 12,2 кВт

Вентиляция.Планы 1 этажа

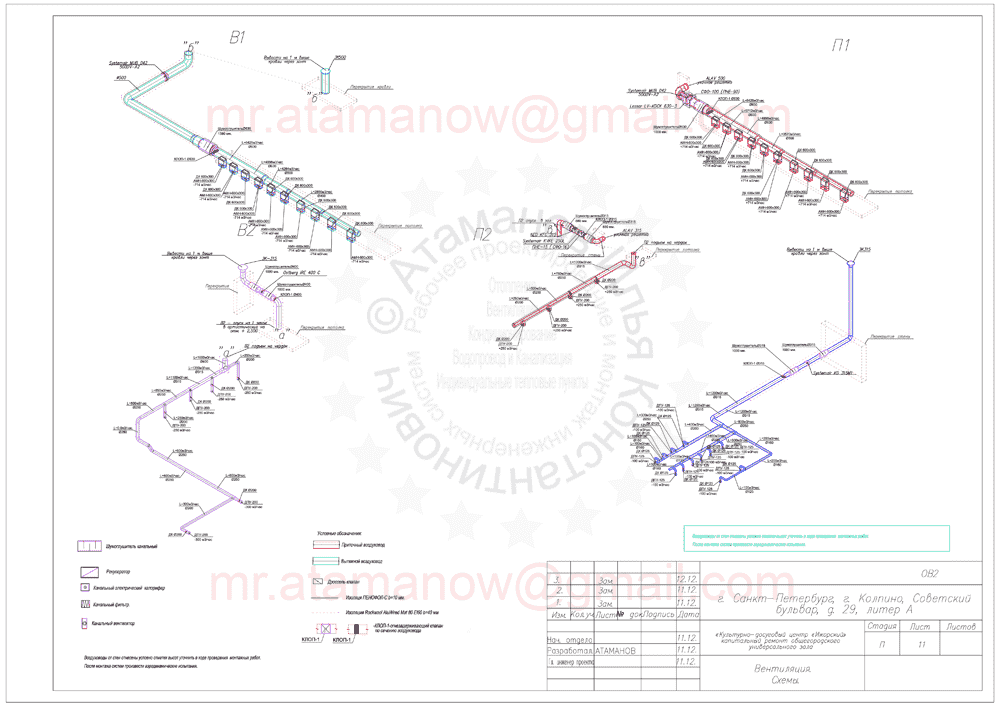

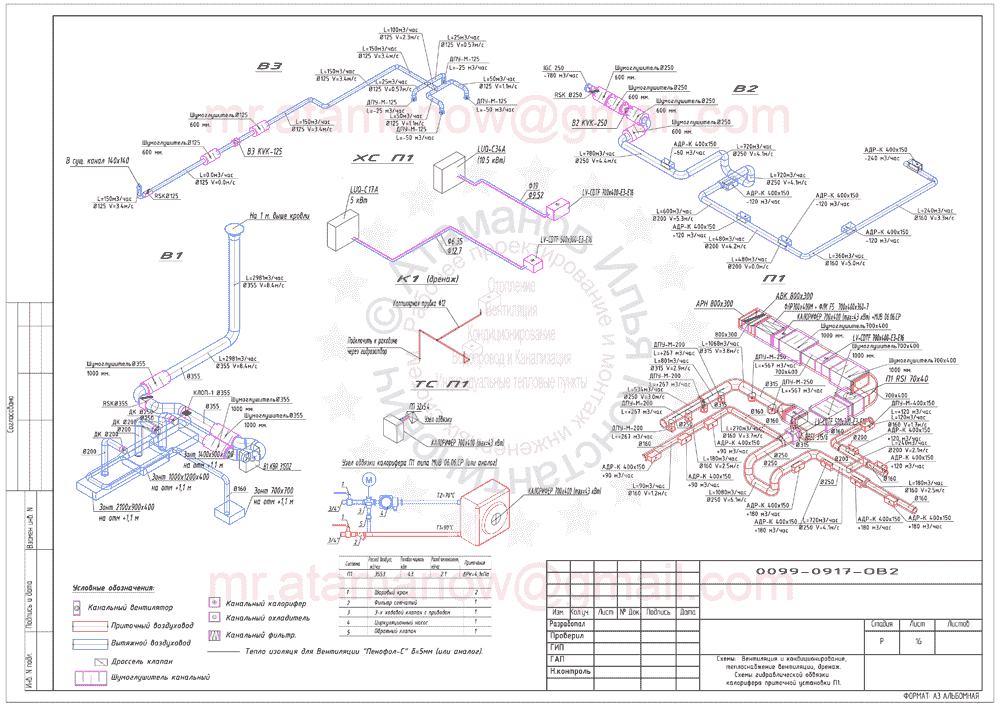

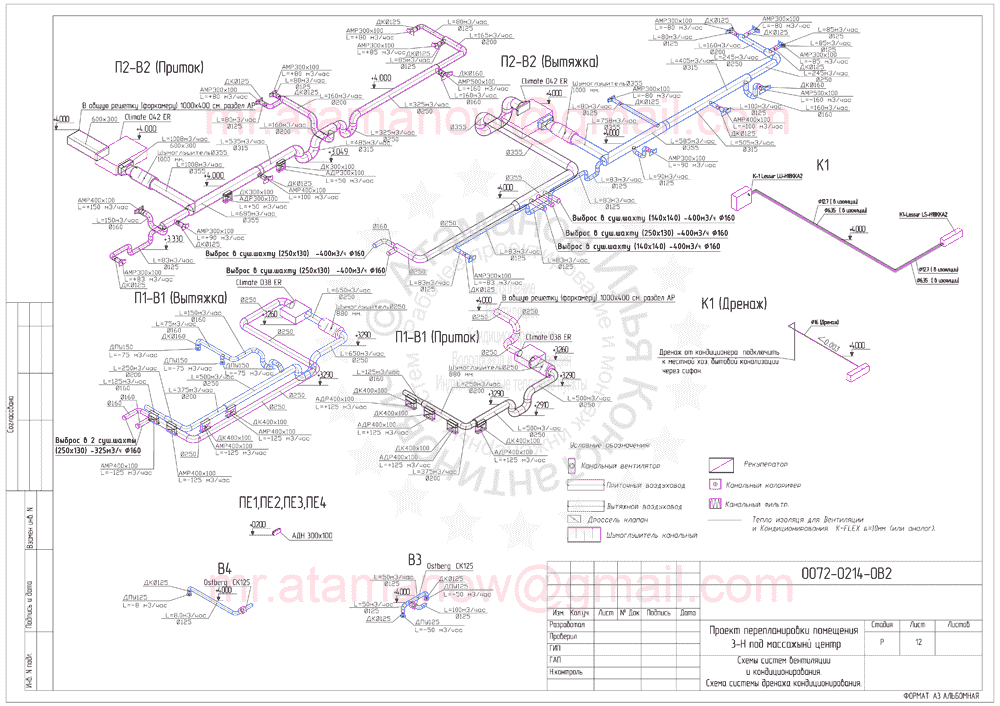

Схемы. Вентиляция.

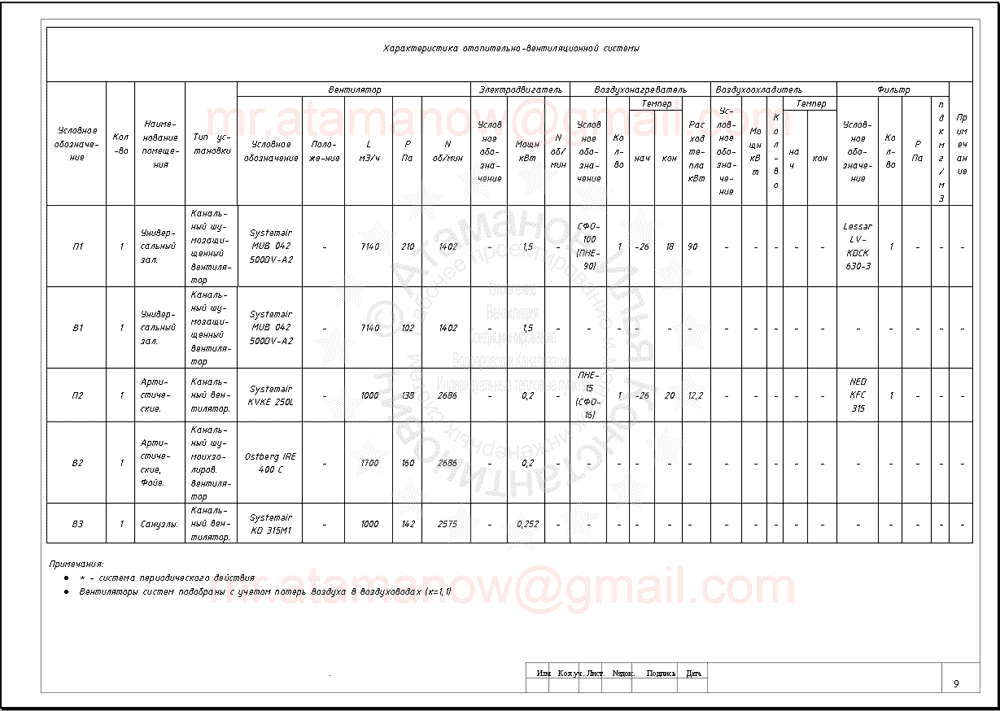

ХОВС

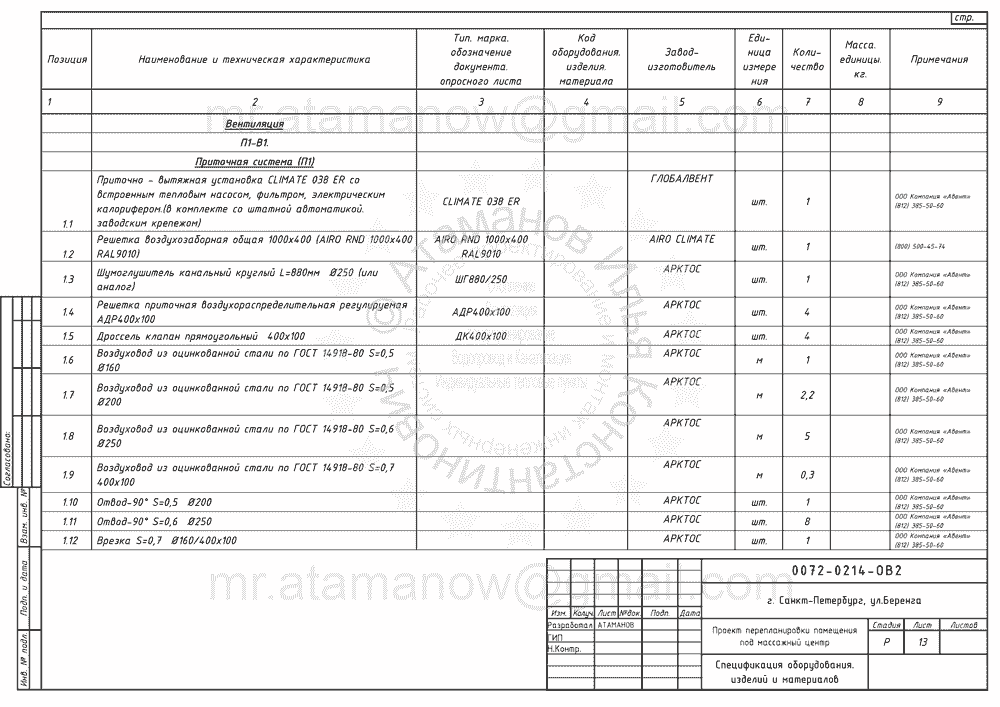

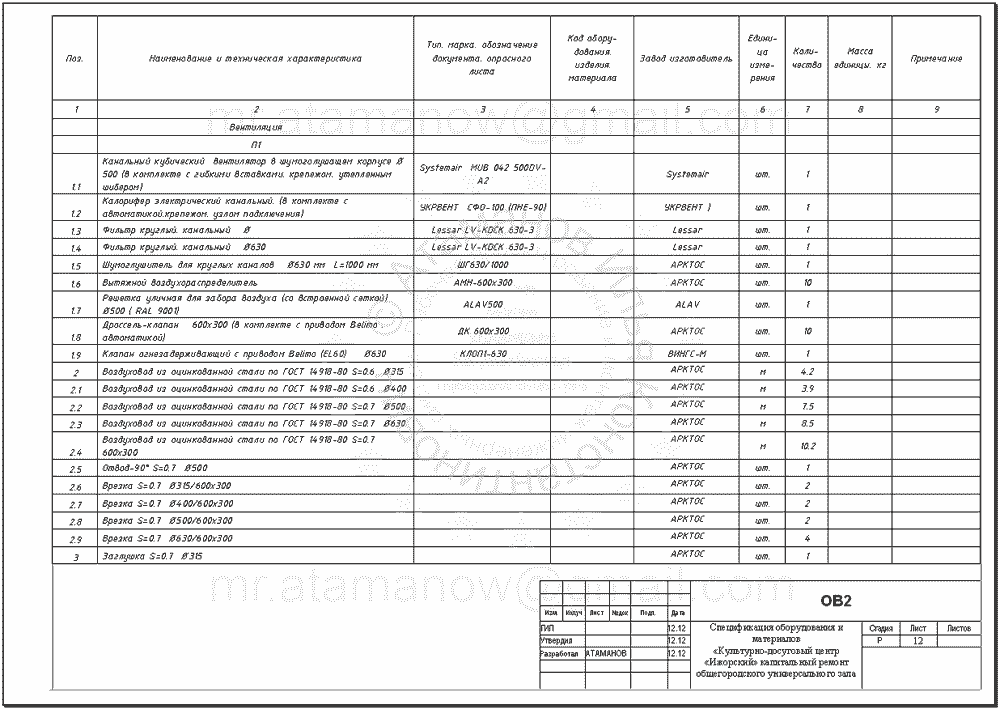

Спецификация (Фрагмент)
Система отопления универсального зала:
• Комбинированная мощностью на 55 кВт

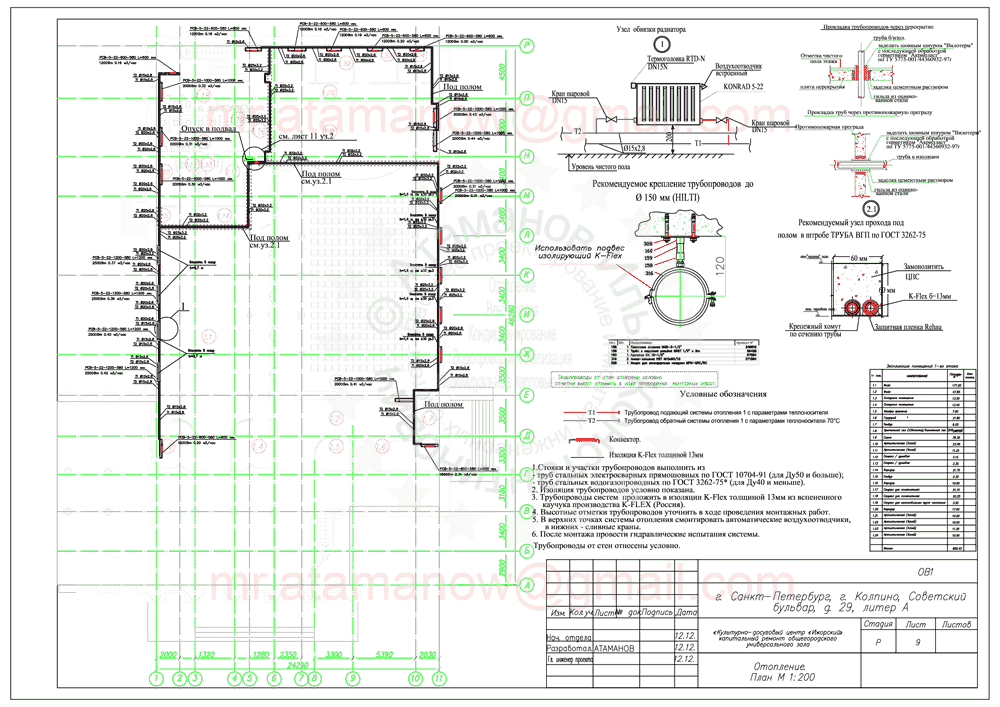

Отопление.Планы 1 этажа.

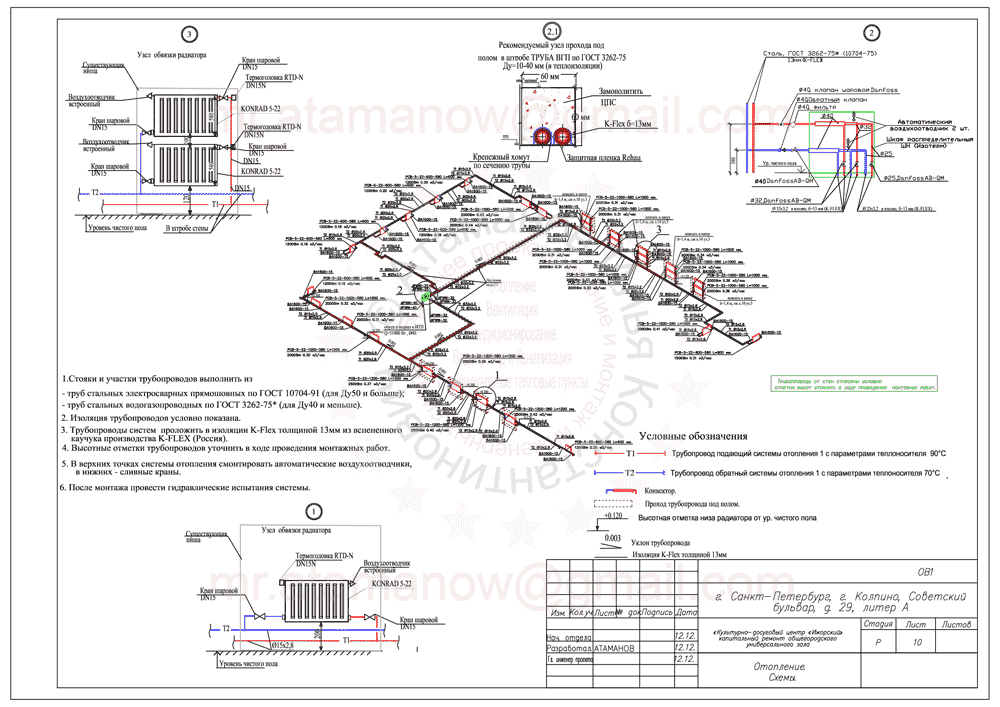

Отопление.Схемы.

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Вентиляция.

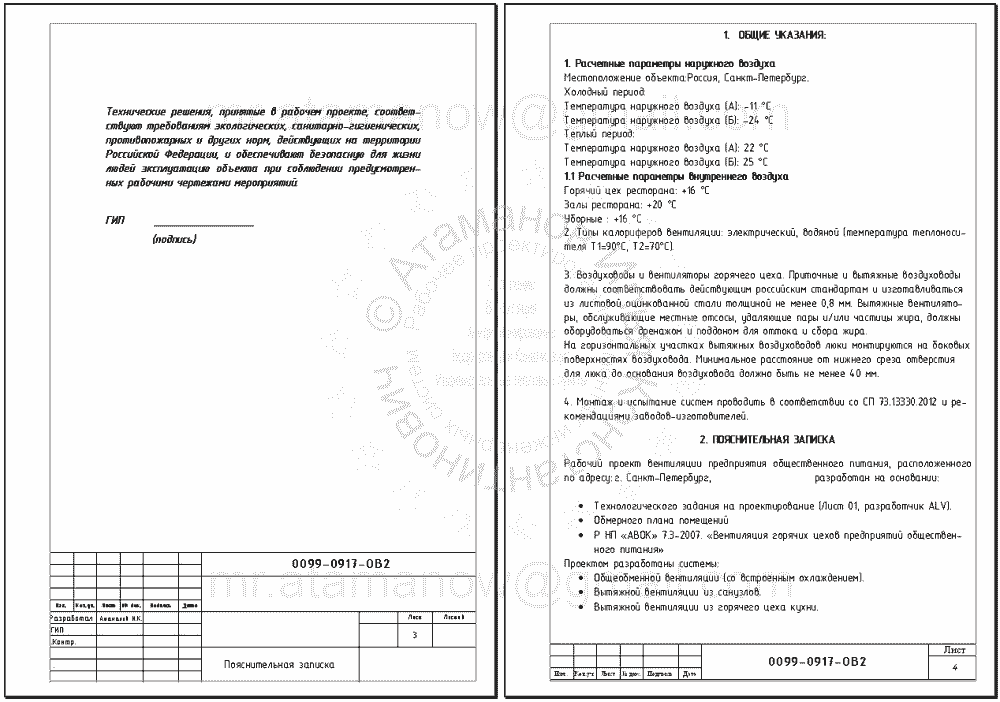

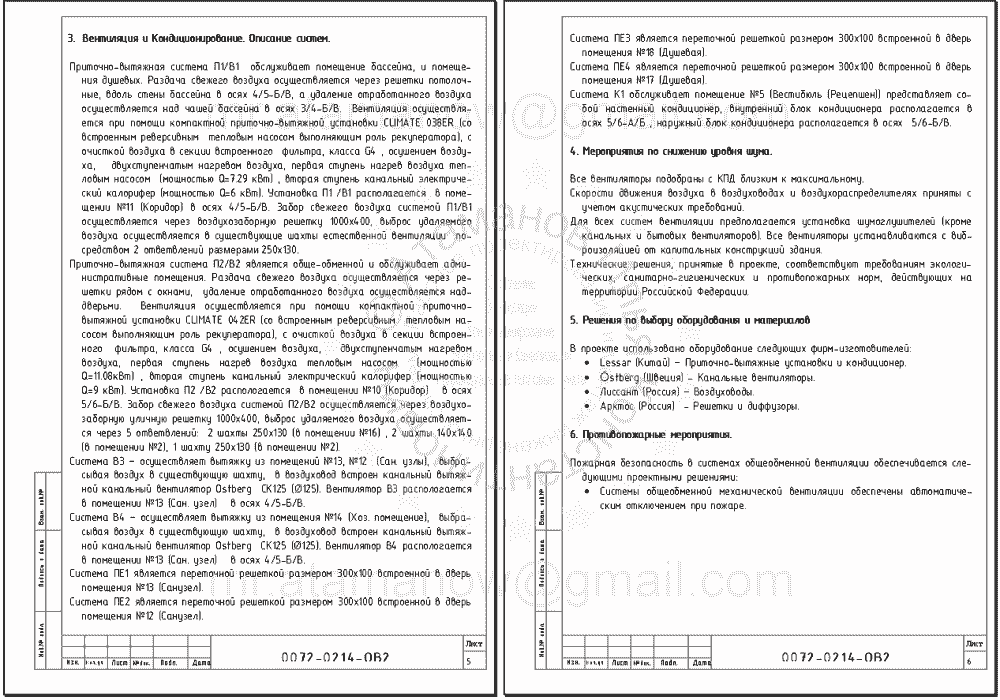

1.Пояснительная записка
2.План-схема размещения установок систем
3. Таблица воздухообмена.
4.Характеристика отопительно- вентиляционной системы
5.Вентиляция План М1:200.
6.Схемы систем.
7.Спецификация.
Том 2 . Отопление.
1.Пояснительная записка.
2.Паспорт системы отопления.
3.Отопление. План.
4.Схема системы отопления.
5.Спецификация
