Частный дом 400 м².

Ваша выгода

По факту, после исполнения проектных работ (Проект №101) был проведен тендер на монтаж и комплектацию дома инженерными системами (ОВ1,ОВ2,ВК,ТМ). Свое коммерческое предложение дали 3 монтажные фирмы (монтаж и комплектация), цены варьировались от $60000 до $150000 , согласитесь разница существенная. Была выбрана лучшая цена. Вывод: имея готовый проект на руках Вы можете разослать проект в 3-5 монтажных фирм и каждая Вам даст свою цену, и Вы выберите лучшую. В конце концов если захотите сможете сделать монтаж и запуск системы сами, имея проект.

Нужен проект?

Вы обратились по адресу. Качество моих проектных работ подтверждено рекомендациями и опытом проектирования с 2006 года по год, вы можете посмотреть примеры работ. После выполнения проектных работ вы можете заказать монтаж.Я лично проконтролирую качество монтажа и буду присутствовать при запуске системы. Вы можете заказать проект прямо сейчас, просто позвоните по телефону +7 921 417 75 22 или оставьте заявку нажав здесь

В комплексе.

Выгоднее заказывать все проектные работы у одного проектировщика, так как это сокращает время на увязывание разделов между собой.

Примеры монтажа:

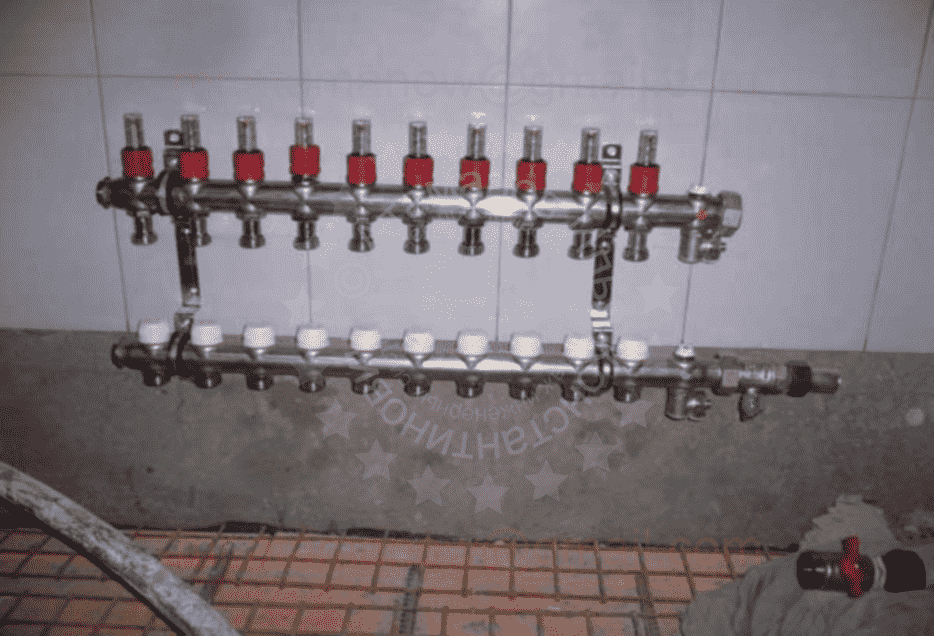

Монтаж коллектора теплого пола

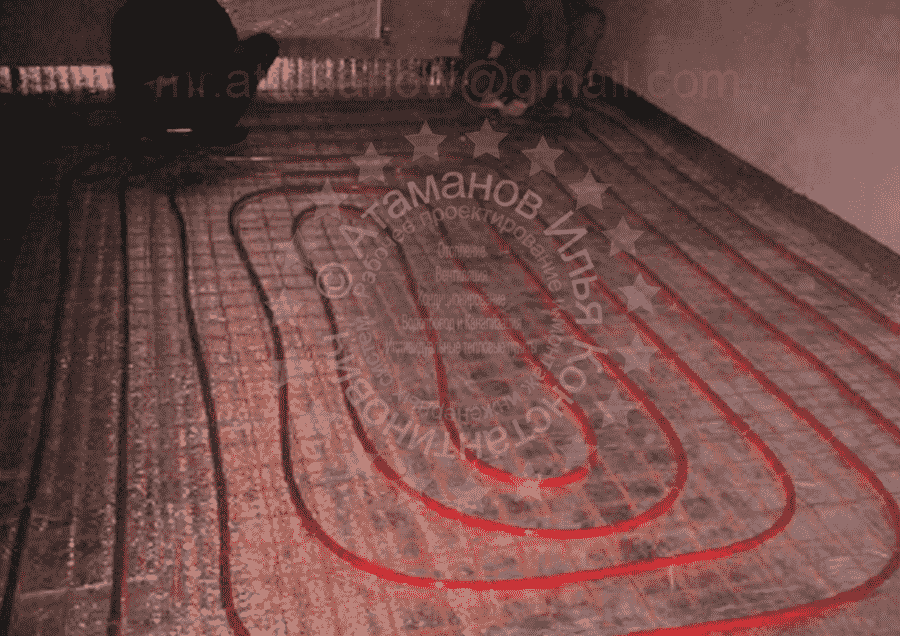

Монтаж напольного отопления

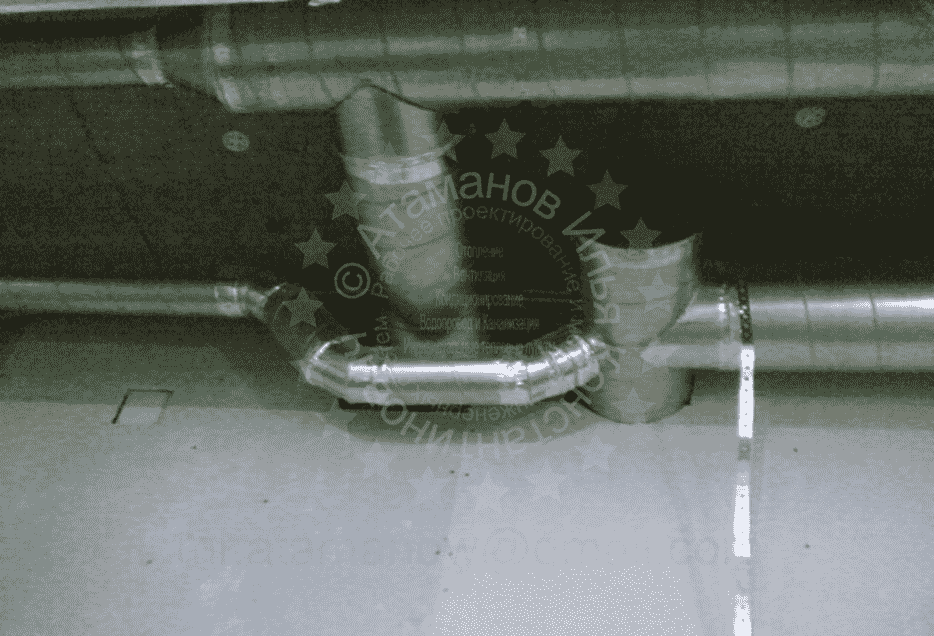

Монтаж вентиляции

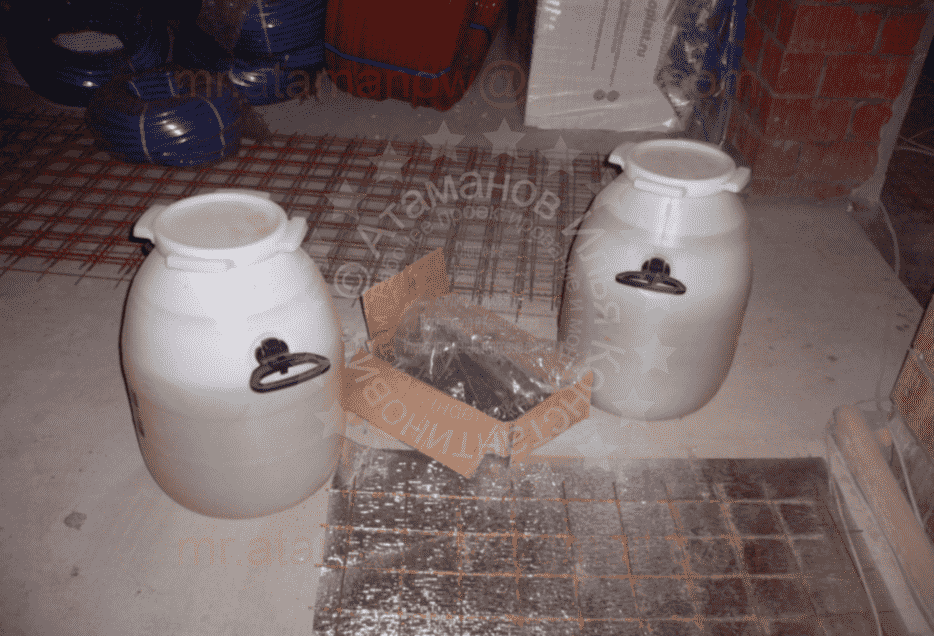

Разбавление антифриза (DIXIS-65 бочки по 50л.) для системы отопления

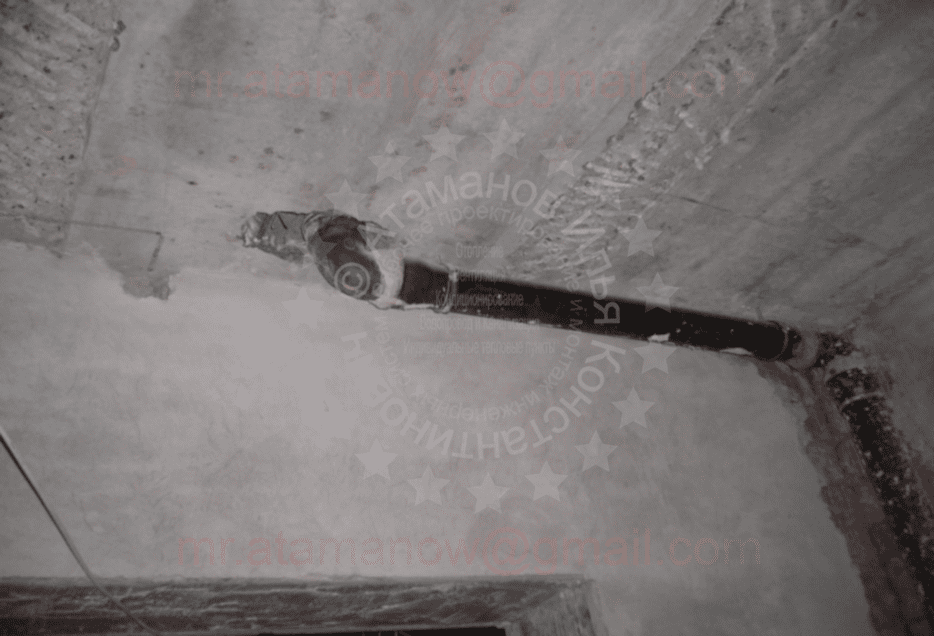

Монтаж чугунной канализации



Цель проекта

У Заказчика стояла цель не просто купить проект, а смонтировать жизнеспособные инженерные системы, которые можно объеденить в систему "умный дом".

Инженерные решения

Кратко по каждому разделу.
ИТП
Источником тепла для отопления и ГВС, здания, является настенный конденсацион-ный котел с газовой горелкой, и закрытой камерой сгорания, марки Buderus Logamax plus GB162-70 Приготовление ГВС осуществляется локальным бойлером косвенного нагрева ACV Smart SL210.Температурный режим котельной Т1/Т2=80°С/60°С. В качестве теплоносителя для напольного и радиаторного отопления, используется антифриз Antifrogen-N с антикоррозионными и антивспенивающимися присадками (безопасный для человека, раствор моно-этиленленгликоля) концентрация 40,0%, температура начала кристаллизации (замерзания), tк.= -26 °С).

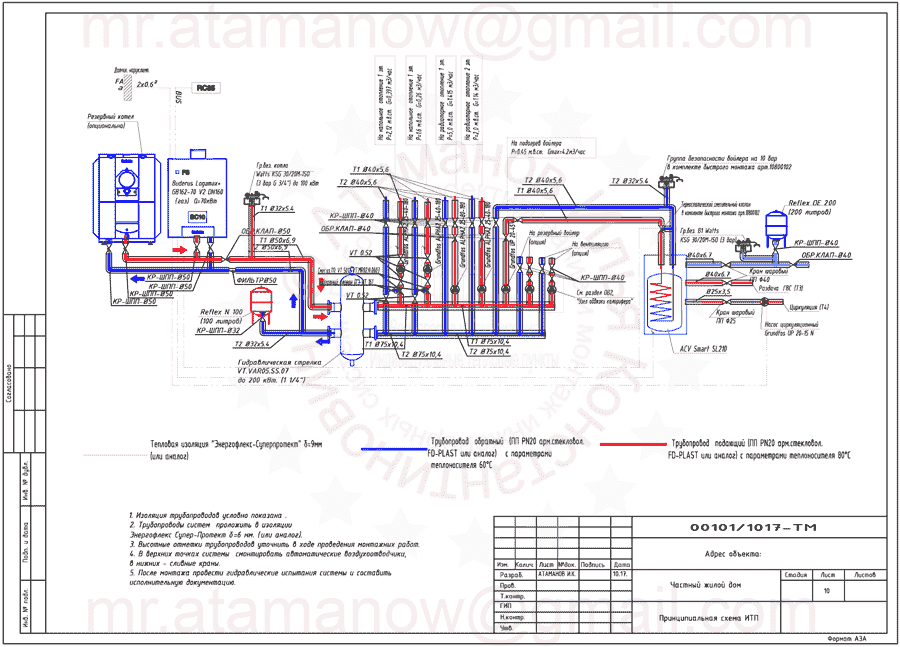

ИТП принципиальная схема.

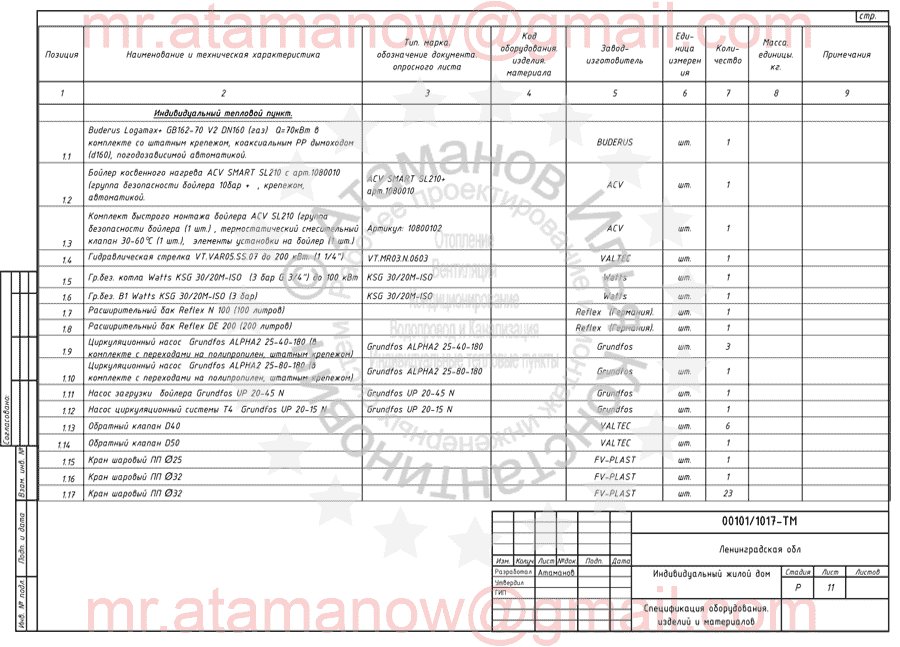

ИТП спецификация (фрагмент)
Напольное и радиаторное отопление
I и II этажи дома отапливаются напольным отоплением и радиаторным отоплнием. В качестве радиаторов отопления используются стальные радиаторы Purmo CV 22 (или аналог "Лидея" - Белорусь) с нижним подключением. В качестве греющей трубы напольного отопления примененеа труба Rehau Rautherm S .(PE-Xa) Ø17x2.0 мм (или аналог). Источником теплоснабжения является котельная.Система напольного отопления, рассчитана на температуру теплоносителя Т1/Т2=45 °С /35°С. Система радиаторного отопления рассчитана на температуру Т1/Т2=80 °С /60 °С.

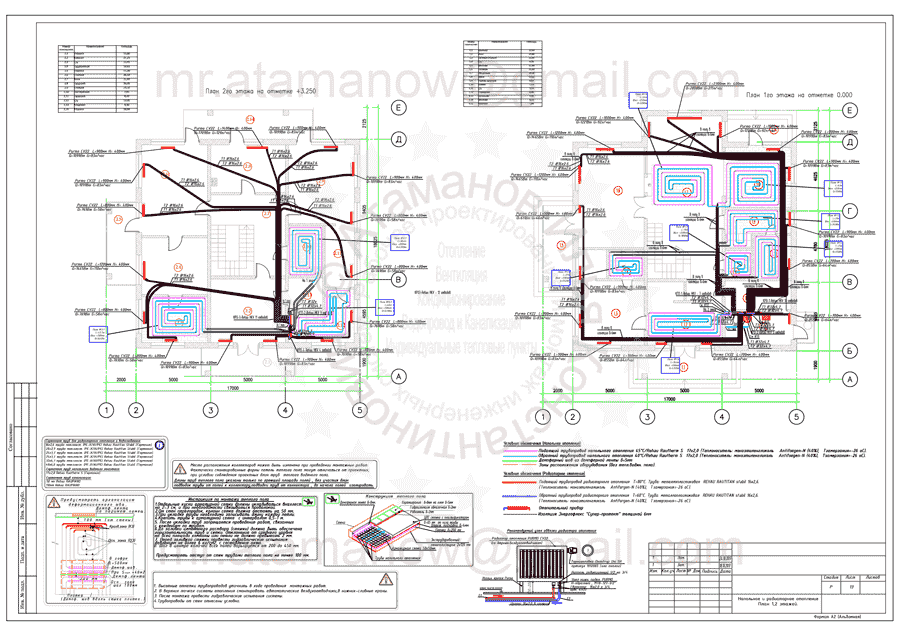

Планы 1,2 этажей. Водяной теплый пол и радиаторы

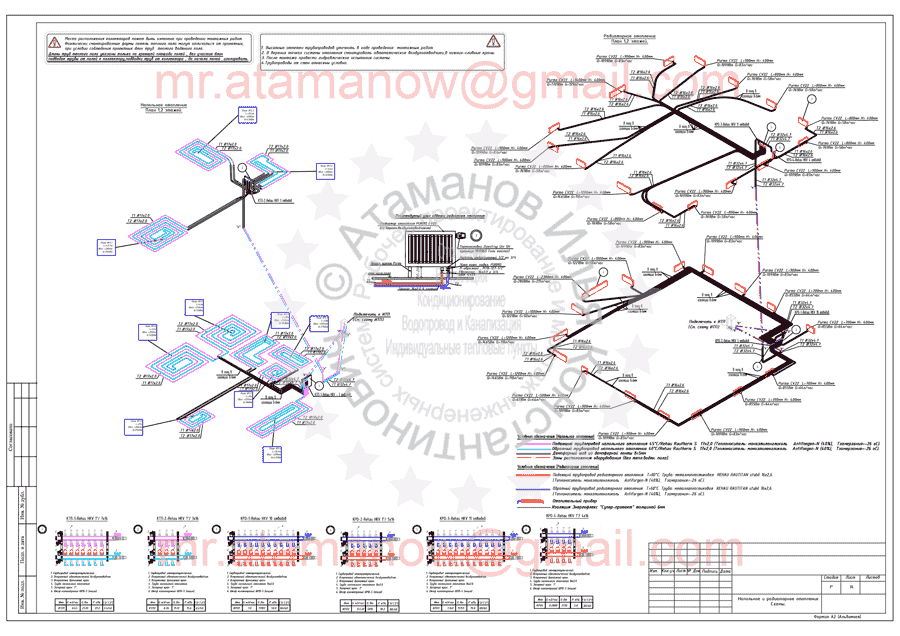

Схемы. Водяной теплый пол и радиаторы.
Водопровод и канализация
Источником горячей воды (Т3) является бойлер косвенного нагрева: на 200 литров. Источником холодной воды (В1) является существующая скважина (или система водоснабжения в которую осуществляется врезка). Самотечную, систему хозяйственно бытовой канализации (К1), монтировать из канализационных полипропиленовых труб Reahau RAUPIANO Plus (PP-MD) , диаметрами Ø50 и Ø110.

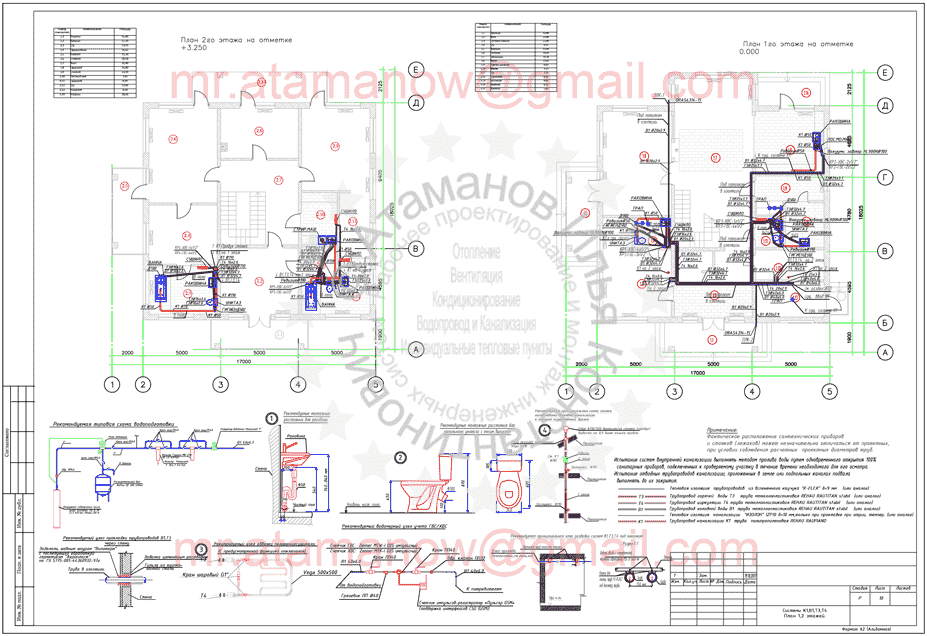

Планы 1,2 этажей. Водоснабжение и водоотведение.

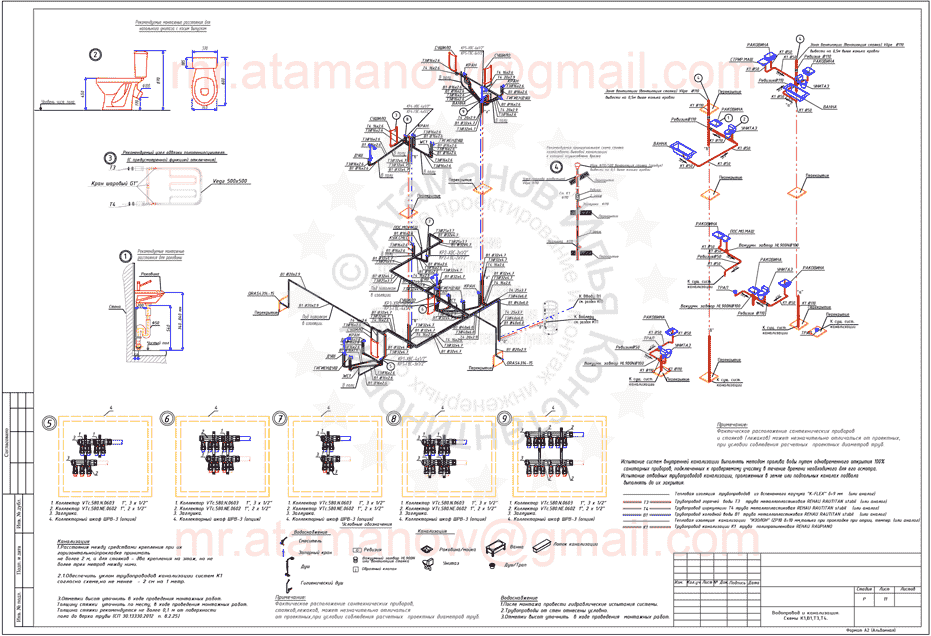

Схемы. Водоснабжение и водоотведение.
Вентиляция
Проектом предусмотрены системы: общеобменной вентиляции с рекуперацией на базе DAIKIN VAM 1000FB ,вытяжной вентиляции из санузлов на базе ВКК 125,вытяжной вентиляции из кухни на базе ВКК 125, хамама на базе MM-S100, естественой приточно-вытяжной вентиляции из котельной,вытяжной вентиляции из сушильной комнаты на базе ВКК 200 и.т.д..

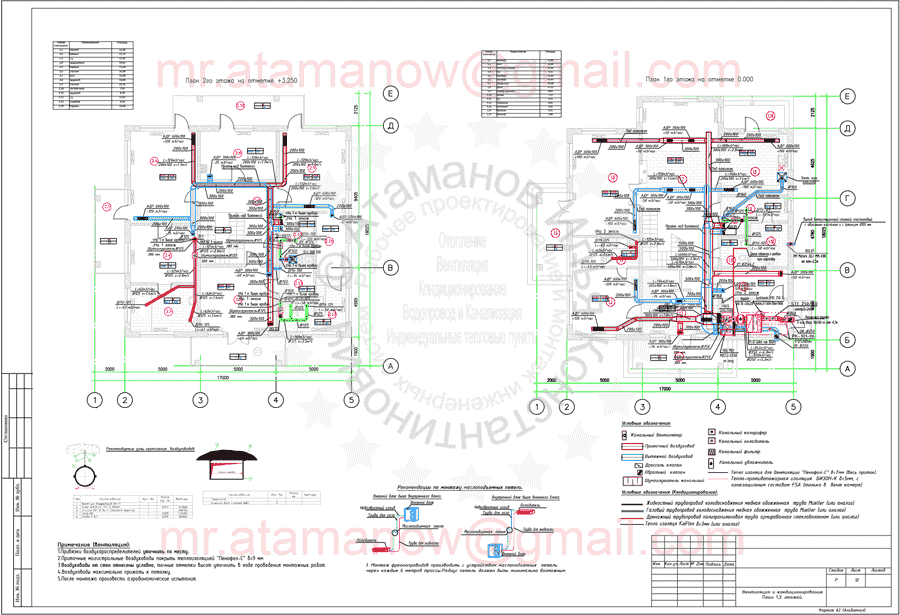

Планы 1,2 этажей. Вентиляция.

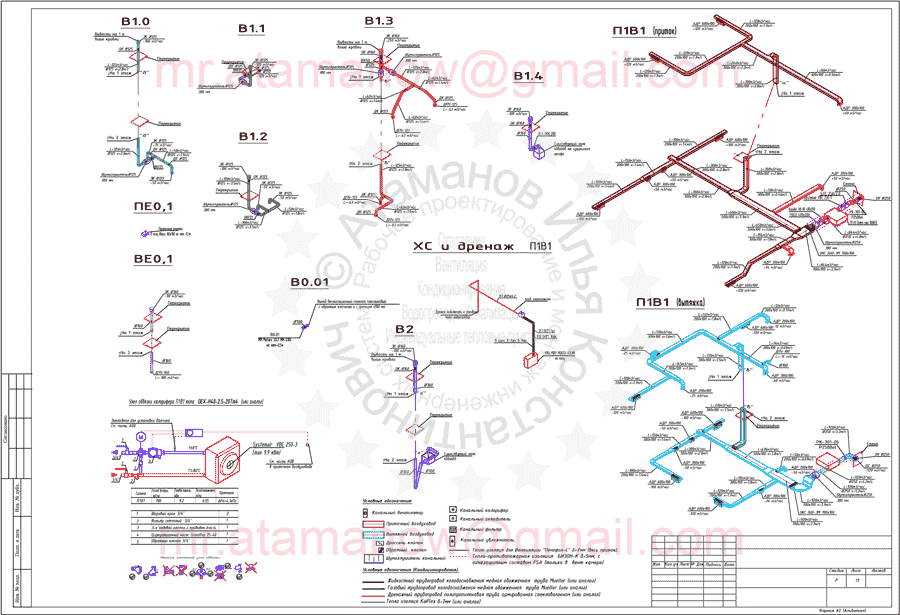

Схемы. Вентиляция.

Состав рабочей документации.

Перечень документов из которых состоит рабочая документция.
Том 1. Отопление (ОВ1)
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
4.План 1,2 этажей. Напольное и радиаторное отопление.
5.Схема систем радиаторного и напольного отопления.
6.Паспорт системы отопления.
7.Спецификация оборудования и материалов.
Том 2. Водопровод и канализация (ВК)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.Расчет балансов водоснабжения и водоотведения.
4.Водопровод и канализация. 1,2 Этаж.
5.Схемы систем водоснабжения и канализации.
6.Спецификация оборудования и материалов.
Том 3. Индивидуальный тепловой пункт (ИТП)
1.Титульный лист.
2.Ведомость основных чертежей рабочего комплекта.
3.Пояснительная записка.
4.Принципиальная схема.
5.Спецификация оборудования и материалов.
Том.4.Вентиляция.(ОВ2)
1.Титульный лист.
2.Ведомость рабочей документации чертежей основного комплекта.
3.Пояснительная записка.
4.План-схема размещения установок систем.
5.Таблица воздухообменов.
6.Характеристика отопительно-вентиляционной системы.
7.Вентиляция и кондиционирование. План 1,2 этаж. (М1:100).
8.Вентиляция и кондиционирование. Схемы. (М1:100).Схемы гидравлической обвязки калорифера приточной установки П1В1.
9.Спецификация оборудования и материалов
