Вступление.
Зачем нужны инженерные системы в стерилизационной лаборатории?
| Инженерные системы системы в стерилизационной лаборатории, нужны для поддержания комфортного микроклимата в чистых и технических помещениях. |
|
Вам надо сделать похожий проект?

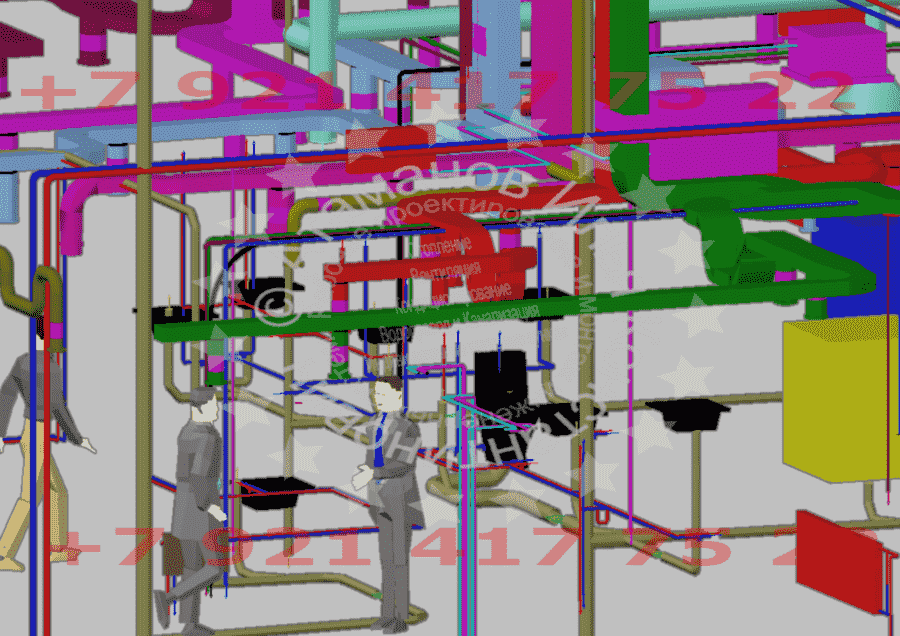

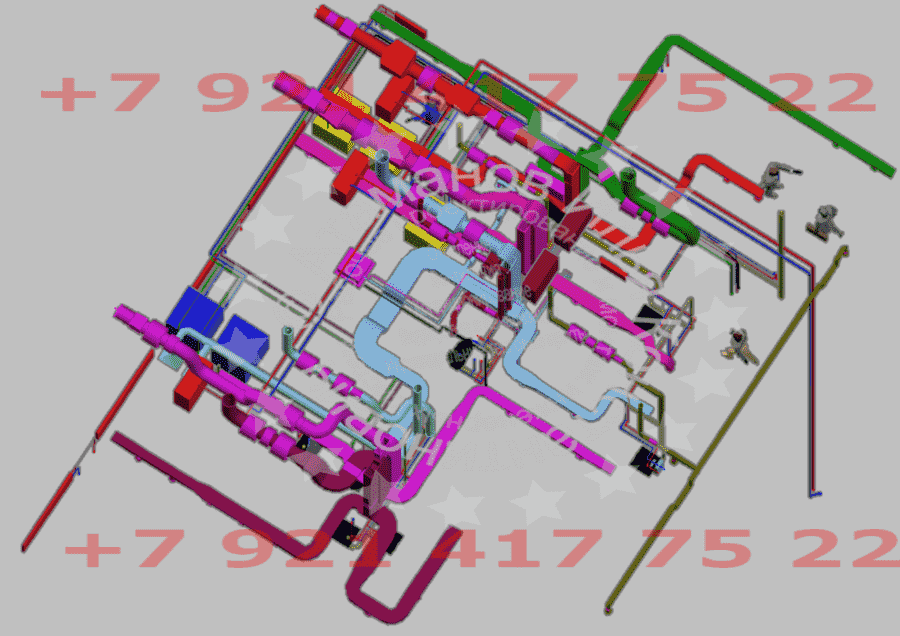

Описание принятых инженерных решений.

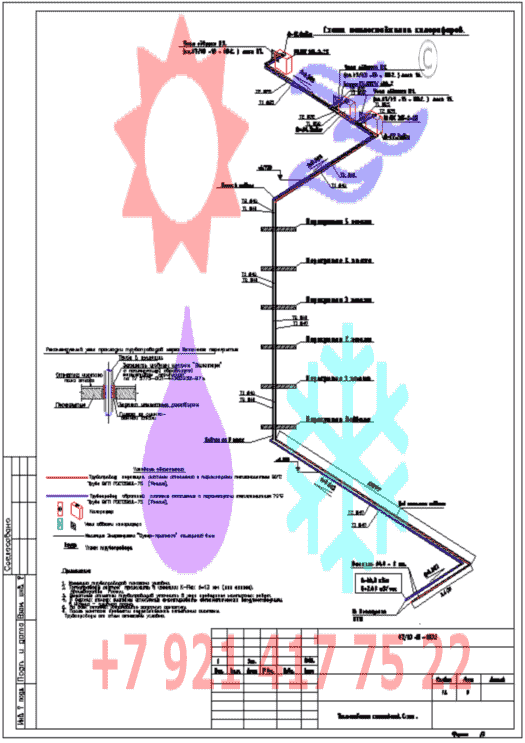

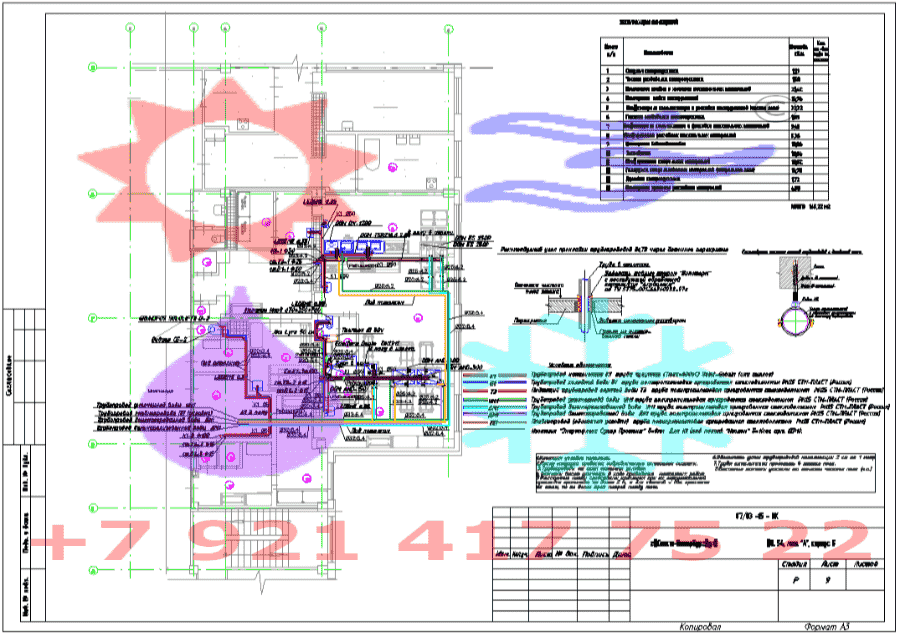

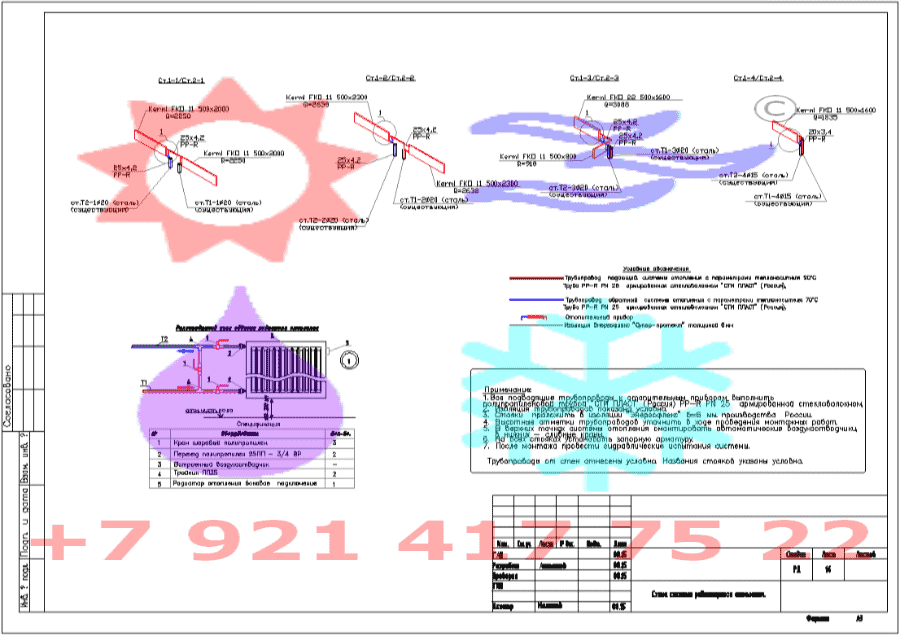

Вентиляция. Водоснабжение и Канализация.Кондиционирование. Отопление.

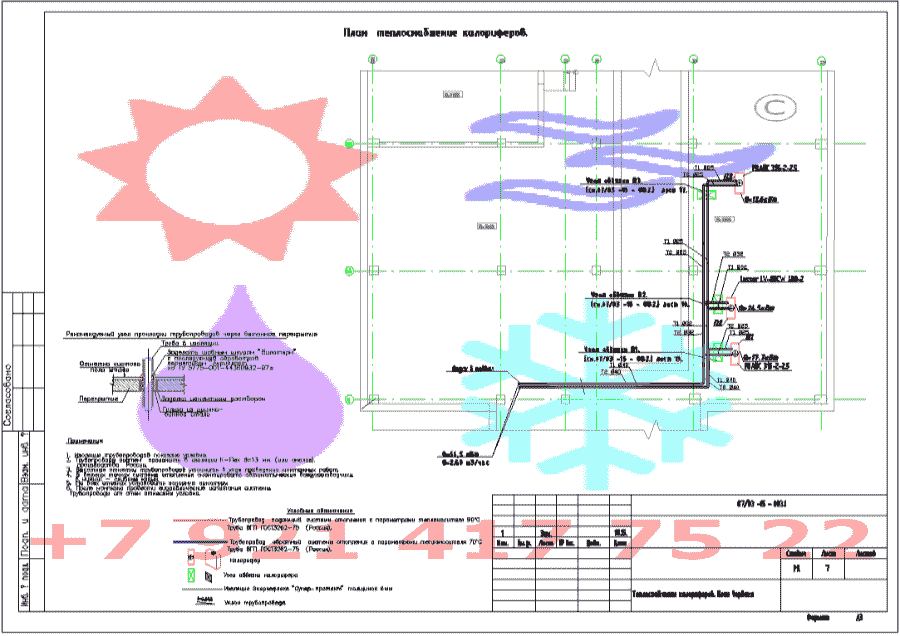

 ВЕНТИЛЯЦИЯПриточная система П1 обслуживает стерильные помещения, вентиляция осуществляется при помощи приточной канальной установки NED VR 5030/25 4E, с двух ступенчатой очисткой воздуха, сначала в фильтре ФЛК315, затем в секции канального обеззараживания Tion Ecox2200O , и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Polar Bear PBAHC 31522.5 требуемая мощность нагрева Q=17,7кВт. Воздуховоды системы П1 максимально прижаты к потолку. Установка П1 располагается на чердаке в осях 25/29ББ/ЯЯ. Забор свежего воздуха системой П1 осуществляется через воздухозаборную уличную решетку Ø315. Вытяжная система В1 обслуживает стерильные помещения, вентиляция осуществляется при помощи вытяжной канальной установки NED KVR 315/1. Установка В1 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В1 осуществляется через воздуховод со встроенным зонтом (ЗК315) выведенный на 1 метр выше уровня кровли. Приточная система П2 обслуживает чистые помещения, вентиляция осуществляется при помощи приточной канальной установки NED VR 5030/25 4D, с двух ступенчатой очисткой воздуха, сначала в фильтре ФЛК400, затем в секции канального обеззараживания Tion Ecox2200O , и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Lessar LVHDCW 400 требуемая мощность нагрева Q=24,5кВт. Воздуховоды системы П2 максимально прижаты к потолку. Установка П2 располагается на чердаке в осях 25/29ББ/ЯЯ. Забор свежего воздуха системой П1 осуществляется через воздухозаборную уличную решетку Ø400. Вытяжная система В2 обслуживает чистые помещения, вентиляция осуществляется при помощи вытяжной канальной установки NED VR 5025/22 4Е. Установка В2 распологается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В1 осуществляется через воздуховод со встроенным зонтом (ЗК315) выведенный на 1 метр выше уровня кровли. Приточная система П3 обслуживает грязные помещения, вентиляция осуществляется при помощи приточной канальной установки NED KVR 315/1, с очисткой воздуха, в фильтре ФЛК315, и последующим догревом воздуха в зимний период года канальным электрическим калорифером серии Polar Bear PBAHC 31522. требуемая мощность нагрева Q=14,1кВт. Воздуховоды системы П3 максимально прижаты к потолку. Установка П3 располагается на чердаке в осях 25/29ББ/ЯЯ. Забор свежего воздуха системой П3 осуществляется через воздухозаборную уличную решетку Ø315. Вытяжная система В3 обслуживает грязные помещения, вентиляция осуществляется при помощи вытяжной канальной установки NED KVR 315/1 . Установка В3 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В1 осуществляется через воздуховод со встроенным зонтом (ЗК315) выведенный на 1 метр выше уровня кровли. Вытяжная система В01 обслуживает санузел, душевую, вентиляция осуществляется при помощи вытяжной канальной установки NED KVR 125/1. Установка В01 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В01 осуществляется через воздуховод со встроенным зонтом (ЗК125) выведенный на 1 метр выше уровня кровли. Вытяжная система В02 обслуживает помещение водоподготовки, вентиляция осуществляется при помощи вытяжной канальной установки NED KVR 100/1. Установка В02 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В02 осуществляется через воздуховод со встроенныйм зонтом (ЗК100) выведенный на 1 метр выше уровня кровли. Вытяжная система В04 обслуживает кладовые, вентиляция осуществляется при помощи вытяжной канальной установки NED KVR 100/1 . Установка В04 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха В04 осуществляется через воздуховод со встроенным зонтом (ЗК100) выведенный на 1 метр выше уровня кровли. Вытяжная система У1 обслуживает два вытяжных зонта от двух дезинфекционномоечных машин DGM ES 250P, вытяжка осуществляется термостойким канальным вентилятором Systemair KBT160 DV . Установка У1 располагается на чердаке в осях 25/29ББ/ЯЯ. Выброс удаляемого воздуха У1 осуществляется через воздуховод со встроенным зонтом (ЗК200) выведенный на 1 метр выше уровня кровли. Система ПЕВ041 является стеновой переточной решеткой 300х100мм между кладовками. Система ПЕВ042 является стеновой переточной решеткой 300х100мм между кладовками. Система ПЕВ042 является дверной переточной решеткой 300х100мм между санузлом и грязной развалкой.  ВОДОПРОВОД И КАНАЛИЗАЦИЯ.Источником горячей и холодной воды являются существующие стояки, к которым производятся подключение. Резервным источником горячего водоснабжения является бойлер. Источником водоснабжение для технологических нужд является отдельная станция водоподготовки. Монтаж и приемку санитарнотехнических устройств вести в соответствии с СП 30.13330.2012 "Внутренний водопровод и канализация зданий". В качестве сборника сточных вод используются существующие канализационные стояки. Монтаж и приемку санитарнотехнических устройств и системы канализации вести в соответствии с СП 30.13330.2012 "Внутренний водопровод и канализация зданий". Самотечную, систему канализации, выполнена из чугунных канализационных труб диаметром Ø50 и Ø100 мм PAMGLOBAL (SAINT GOBAIN), максимальная рабочая температура: 400 °С, (или Российского аналога) , с применением соответствующих фасонных частей, и крепежа только заводского изготовления.  ОТОПЛЕНИЕ.Подключение радиаторов отопления осуществляется к существующим стоякам. В проекте применена 1х трубная,стояковая система радиаторного отопления, рассчитанная на температуру теплоносителя Т1/Т2=90 °С /70 °С). В качестве теплоносителя используется вода.).Трубы радиаторного отопления, проложены открыто (стояки в изоляции). В качестве в качестве труб используемых в виде подводок к отопительным приборам применена труба из полипропилена армированная стекловолокном отечественного производства. В при каждом отопительном приборе имеется встроенный воздухоотводчик, в нижних участках стояков предусмотреть сливные краны.  КОНДИЦИОНИРОВАНИЕДля поддерживания комфортных параметров микроклимата в стерилизационной, а также гашения теплоизбытков от технологического оборудования, предусматривается установка систем кондиционирования. Система кондиционирвоания К1.1. на базе кассетного потолочного кондиционера Kentatsu KSVQ105HFAN3/KSUN105HFAN3 (или аналог) обслуживает помещение №5. Наружный блок кондиционера выведен на чердак. Система кондиционирвоания К1.2. на базе настенного кондиционера Tosot T24HSС (или аналог) обслуживает помещение №12 Наружный блок кондиционера выведен на чердак, фреонопроводы выходят на чердак. Система кондиционирвоания К1.3. на базе настенного кондиционера Rolsen RAS07CWAF (или аналог) обслуживает помещение №7 Наружный блок кондиционера выведен на чердак. Дренажные трубопроводы запроектированы из трубы ПВХ Genova и прокладываются с уклоном 1 см на 1 м длины. Слив конденсата предусматривается в стояки ближих раковин бытовой канализации, через гидрозатворы. Все фреонопроводы выходят на чердак к наружным блокам, предусмотрено устройство маслосъемных петель через каждые 6 метров трассы. Для всех хладоновых трасс используются холодильные медные отожженные трубопроводы марки фирмы «Mueller» (или аналог). Хладоновые трубопроводы изолируются цилиндрами «Kaiflex» толщиной 9 мм (или аналог).  ТЕПЛОСНАБЖЕНИЕ КАЛОРИФЕРОВ:В проекте применена 2х трубная, система теплоснабжения калориферов рассчитанная на температуру теплоносителя (Т1/Т2=90°С/70°С). Разводка системы теплоснабжения калориферов выполнена трубой ВГП ГОСТ 326275. На всех стояках установлена запорная отсекающая арматура. В нижних участках системы установлены сливные краны, в верхних воздухоотводчики. После окончания монтажных работ монтажной организацией, согласно СП 60.13330.2012 должны быть выполнены испытания систем теплоснабжения калориферов, с составлением акта. Проекты инженерных систем выполнены на основании:: •СП 158.13330.2014"Здания и помещения медицинских организаций. Правила проектирования" •СанПин 2.1.3.2630-10 "Санитарно- эпидемиологические требования к организациям, осуществляющим медицинскую деятельность", • СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха". • 5.904-1 Крепление стальных неизолированныхвоздуховодов • Сер. 7.903.9-2 "Тепловая изоляция трубопроводов с положительными температурами" • Сер. 5.903-20 "Детали крепления санитарно-технических приборов и трубопроводов" • Сер. 5.904-51 "Зонты и дефлекторы вентиляционных систем" • СП 2.13130.2012 "Обеспечение огнестойкости объектов защиты"; • СП 131.13330.2012 "Строительная климатология" • СП 124.13330.2012 "Тепловые сети" • СП 30.13330.2012 "Внутренний водопровод и канализация зданий". |
Материалы и оборудование :
Подробнее об оборудовании.
| В проекте использовано оборудование следующих фирм изготовителей: NED (Россия) - Вентиляторы. TION (Россия) - Cистемы очистки воздуха. THERMEX (Россия) - Бойлеры. ROCKWOOL (Дания) - Изоляция Rockwool AluWired Mat 80 EI60 b=40 мм DGM (Швейцария)- Cтерилизационные машины. SAINT GOBAIN (Франция) - Чугунная канализация. KERMI (Герамания) - Радиаторы. KENTATSU (Япония) - Кондиционеры. |
