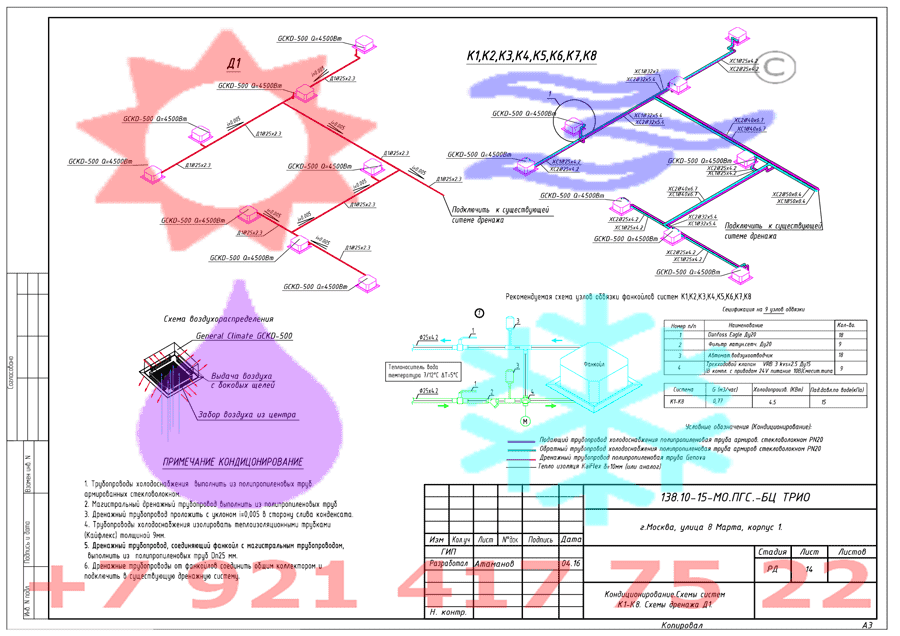

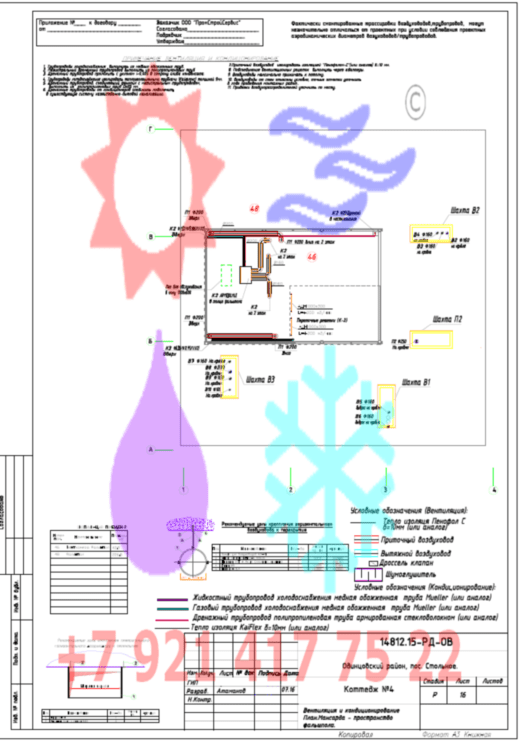

Чертежи:
|

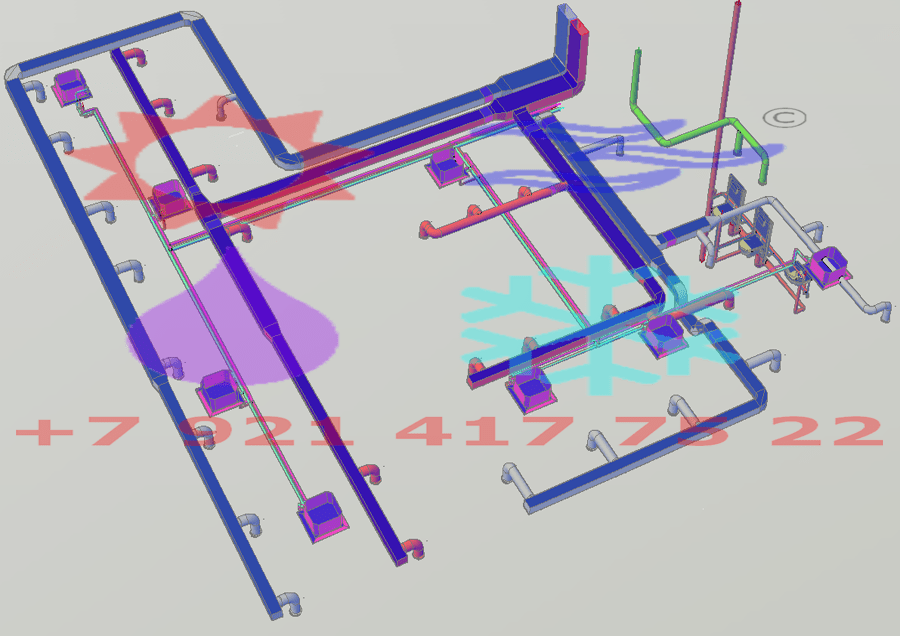

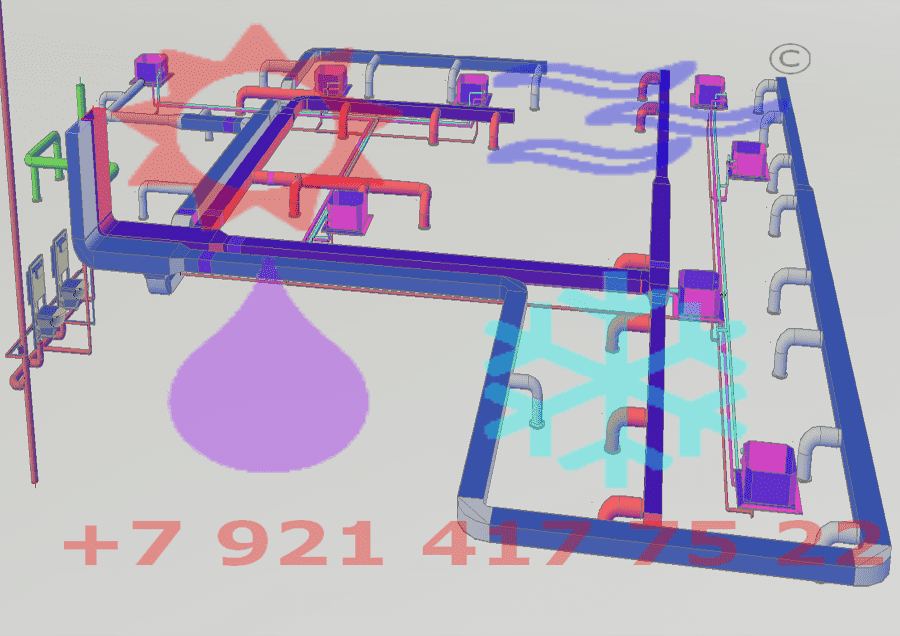

3D материал №1 (Совмещенные модели инженерных систем (ОВ,ВК) с высоты птичьего полета).
Вступление.
Зачем нужна система вентиляции и кондиционирования в офисах?
| В данном примере рассматриваются исполненные решения по системам вентиляции и кондиционирования воздуха, а также водопровода и канализации, принятые в офисном помещении, расположенном в г.Москове, общей площадью 200 м2, имеющем в своем составе: офисы, комнату совещаний, санузел, вспомогательные помещения, благодаря современной системе кондиционирования (при помощи фанкойлов), можно регулировать холодильную мощность в каждом помещении автоматически, при помощи пульта дистанционного управления. Благодаря системам вентиляции, в офисах, создан приятный комфорт и уют - зимой и легкая свежесть и прохлада - летом. Свежий воздух с улицы очищается, подогревается, и распределяется в существующей центральной вентиляционной установке (в которую осуществлена врезка), воздух распределен по сетям воздуховодов. Уровень шума в допустимых пределах, так как используются гибки вставки и шумоглушители. Грамотный монтаж систем вентиляции и кондиционирования в офисах начинается с точного , простого и понятного проекта (ведь все гениальное просто). |
|
Вам нужна вентиляция офиса?
Вентиляция и кондиционирование.
Кратко о конструктивных решениях.

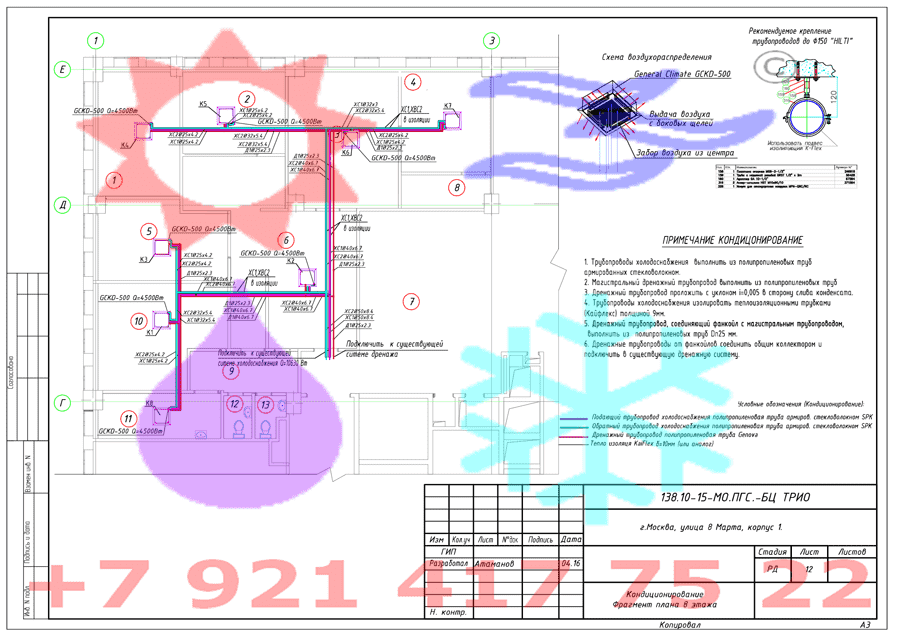

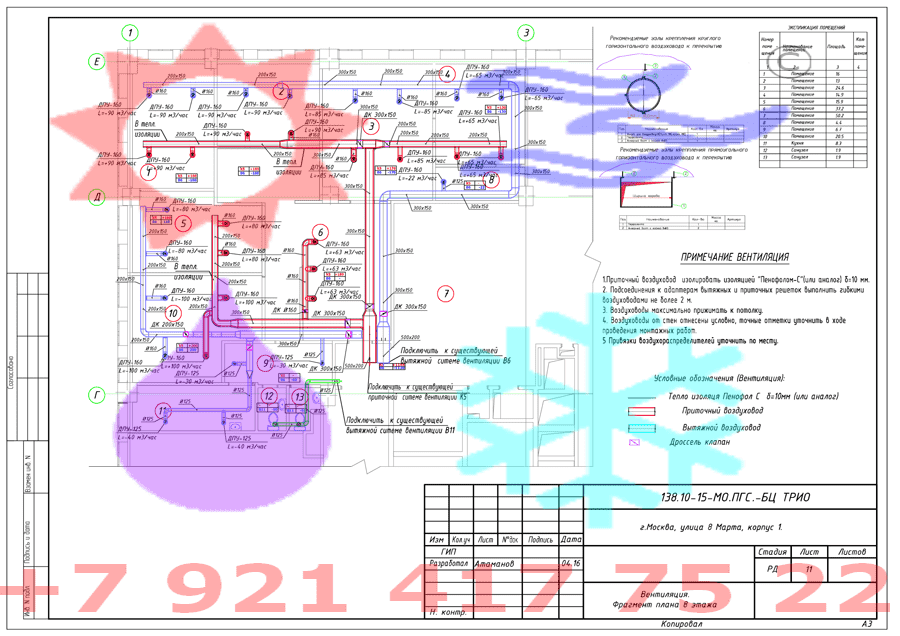

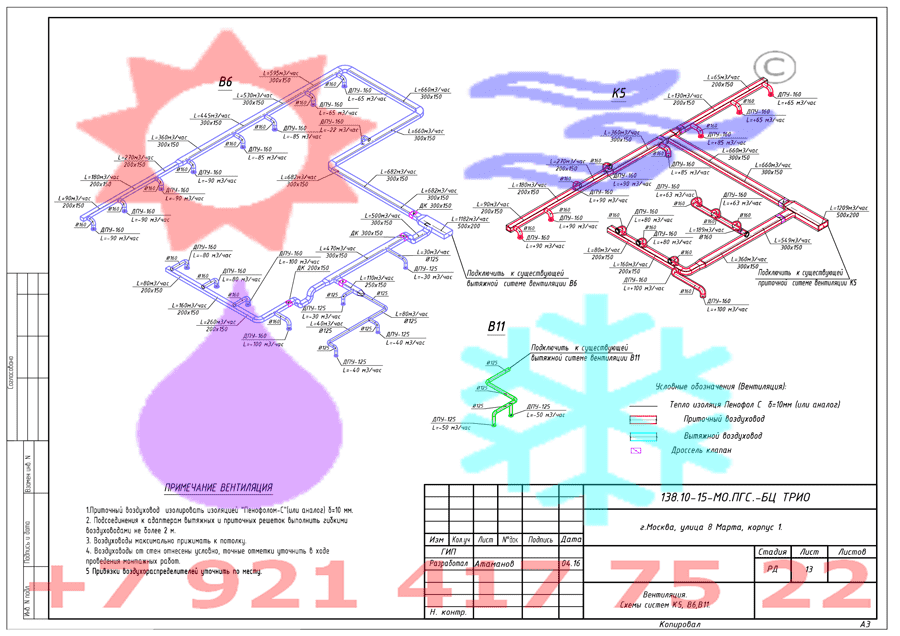

| Вентиляция. Для обеспечения требуемых параметров микроклимата в эксплуатируемых помещениях предусматривается вентиляция офисных и вспомогательных помещений. Существующие приточная и вытяжная системы К5, В6, (к которым выполняется подключение) обслуживают офисные помещения раздача и удаление приточного воздуха обеспечивается через воздуховоды подводимые в помещения. Притонная система вентиляции К5 изолируется тепловой изоляцией "Пенофол-С" б=10 мм или аналогом.. Данная система вентиляции работает как в зимний, так и в летний период года. Система вентиляции имеет в своем расположении регулировку при помощи дроссель-клапанов. Вытяжная система В11 (к которой выполняется подключение) обслуживает помещения санузлов , удаление воздуха обеспечивается по средством диффузоров серии ДПУ (или аналог) встраиваемых в воздуховоды, скрытые под подвесной потолок (типа "Армстронг"). Данная система вентиляции работает как в зимний, так и в летний период года. Система вентиляции имеет в своем расположении регулировку при помощи дроссельклапанов. Кондиционирование. Для поддерживания комфортных параметров микроклимата в офисных кабинетах предусмотрена система холодоснабжения. Разводка труб холодоснабжения выполнена трубой полипропиленовой армированной стекловолокном (PN20). Подключение систем холодоснабжения (ХС1, ХС2), осуществить к существующему лежаку (Ст.1.), Ø50.Система холодоснабжения прокладывается в тепловой изоляции «Энерговлекс Супер К» б=9 мм. На всех вводах труб холодоснабжения в офисы предусмотреть: В верхних точках систем предусмотреть воздухоотводчики, в нижних – сливные краны. Дренажные трубопроводы запроектированы из полипропиленовой трубы PN10. Дренажный трубопровод проложить с уклоном i=0,005 (но не менее i=0,001) в сторону слива конденсата. Дренажные трубопроводы подключить в существующую дренажную систему. Дренажный трубопровод рекомендуется изолировать изоляцией «Энергкофлекс Супер К» б=9мм (или анлог) . Теплоснабжение. Системы приточной общеобменной вентиляции подключаются к местным системам вентиляции (уже смонтированным) , с уже предусмотренными системами теплоснабжением калориферов. Противопожарные мероприятия. Пожарная безопасность в системах общеобменной вентиляции обеспечивается следующими проектными решениями: •Системы общеобменной обеспечены автоматическим отключением при пожаре; Проект выполнен с использованием следущей нормативной документаии Российсой Федерации: •СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха". •5.904-1 Крепление стальных неизолированных воздуховодов. •Сер. 7.903.9-2 Тепловая изоляция трубопроводов с положительными температурами. •Сер. 5.903-20 Детали крепления санитарно-технических. •приборов и трубопроводов. •Приложение 1 Спецификация оборудования. •Приложение 2 Таблица воздухообменов. •Приложение 3 Характеристика систем кондиционирования. •Решения по выбору оборудования и материалов |
Особенности проекта вентиляции и кондиционирования.
Подробнее о работах.
| Заказчиком стояла цель выполнить рабочую документацию в короткие сроки (7 дней) и сразу приступить к монтажу.Цель была достигнута. Были приняты простые и надежные технические решения. Технические решения успешно вписались в лимиты выделенные на инжерные системы вентиляции и кондиционирования. Было максимально использовано запотолочное пространство. Раздача воздуха в офисных кабинетах сверху-вниз зеркально, трассировки воздуховодов в комнтах периметральные, расчетные диаметры возуховодов используются небольших сечений, так как полностьсю справляются с обеспечением нормативного воздухообмена,и еще имеют большой плюс, так как потолки не занижаются, и сохранены дизайнерские решения в первозданном виде. |
Материалы и оборудование примененное в проекте Вентиляции и Кондиционирования.
Подробнее об оборудовании.
| В проекте использовано оборудование следующих фирм изготовителей: GENERAL CLIMATE (Китай) – кондиционеры. ПЕНОФОЛ (Россия) - изоляция. SAUERMANN (Франция) Дренажные насосы. АРКТИКА (Россия) - Приточные и вытяжные решетки и диффузоры. MUELLER (США) - Медная труба отожженная (медь 99,99% (стандарт ASTM B 280)). |
Водопровод и канализация
Кратко о конструктивных решениях.

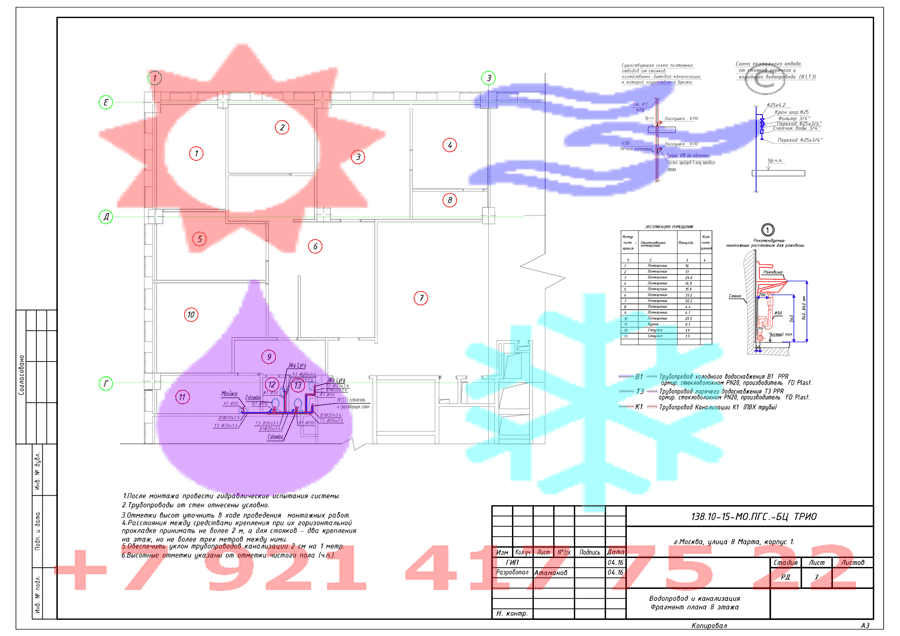

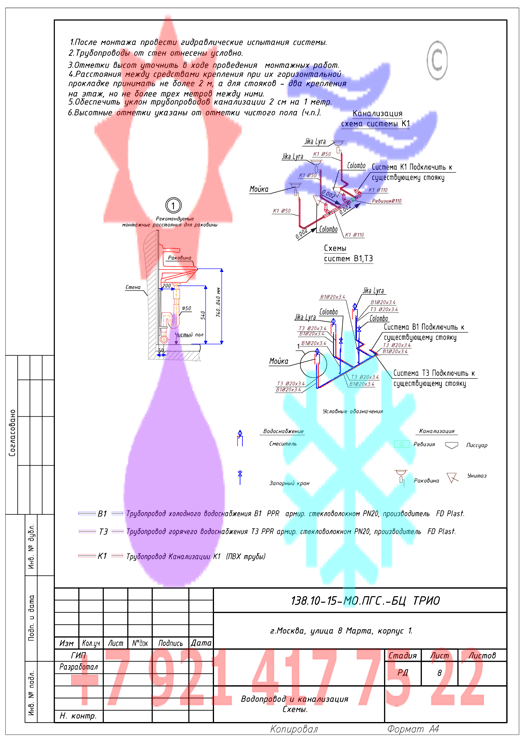

| Источником горячей воды (Т3) является существующая система, которой осуществялется подключение (к стоякам Ст.Т3-16, Ст.Т3-15). Источником холодной воды (В1) является существующая местная водопроводная сеть к которой осуществля-ется подключение (к стоякам Ст.В1-16, Ст.В1-15). |
Особенности проекта водопровода и канализации.
Подробнее о работах.
| Применены подвесные унитазы, в комплекте с инсталляцией. |
Материалы и оборудование примененное в проекте Водопровод и канализация.
Подробнее об оборудовании.
| В проекте использовано оборудование следующих фирм изготовителей: JIKA (Китай) – Подвесные унитазы. ÖSTENDORF (Германия) - Полипропиленовая канализационная труба (Ø50-Ø110). |
